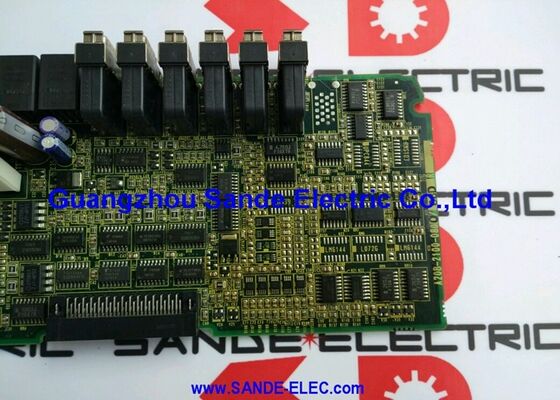

Fanuc bảng chính A16B-2202-0860 A16B22020860 A16B-22O2-O86O Rất nhiều stcok giá tốt nhất!

A16B-2202-0860 | Bo mạch CPU chính 4 trục 18-B dòng FANUC — F18M / F18T / Khả năng 4 trục / Trung tâm gia công và tiện

Series 18-B — Nền tảng CNC kiểu B

FANUC Series 18 chiếm vị trí trung cấp trong dòng sản phẩm CNC của FANUC trong những năm sản xuất — trên Series 0 về khả năng nhưng thấp hơn Series 15 và 16 cao cấp. Mẫu "B" là thế hệ phần cứng thứ hai của Series 18, với thiết bị điện tử tinh tế và hiệu suất nâng cao so với 18-A.

Hai biến thể ứng dụng máy công cụ:

F18-M (Trung tâm gia công):Được cấu hình cho máy công cụ - trung tâm gia công có trục XYZ cộng với trục quay tùy chọn. Series 18-M cung cấp các chức năng nội suy, bù dao và xem trước tốc độ cao cần thiết cho các ứng dụng trung tâm gia công.

F18-T (Trung tâm tiện):Được cấu hình cho máy công cụ tiện - Máy tiện CNC và trung tâm tiện có trục X và Z cùng với trục C và Y tùy chọn. Series 18-T bao gồm các chức năng tiện cụ thể: điều khiển tốc độ bề mặt không đổi, chu trình cắt ren và các chu trình đóng hộp liên quan đến tiện.

A16B-2202-0860 phục vụ cả F18-M và F18-T như được xác nhận bởi mô tả của nó "F18M/TB CPU MAIN 4 AXIS."

Thông tin sản phẩm chính

Bo mạch CPU chính — Trái tim của hệ thống Series 18-B

Bo mạch CPU chính trong kiến ​​trúc Series 18-B là trung tâm trung tâm cho tất cả các chức năng CNC:

Nội suy chương trình:CPU chính tính toán các lệnh vị trí cho tất cả các trục ở mỗi chu kỳ nội suy. Mỗi trục servo nhận lệnh từ bảng này - lỗi vị trí được tính toán và sửa theo thời gian thực.

Thực hiện PMC:Chương trình bậc thang PMC (Bộ điều khiển máy có thể lập trình) của Series 18-B chạy trên bo mạch CPU chính, quét I/O của máy và thực thi logic trình tự máy.

Xe buýt hệ thống:Các bảng tùy chọn, mô-đun bộ nhớ, thẻ giao diện servo và bảng giao tiếp đều kết nối thông qua cấu trúc bus của bo mạch CPU chính. CPU chính điều phối tất cả các giao tiếp giữa các bo mạch.

Màn hình CNC:Đầu ra màn hình và đầu vào bảng điều khiển của Series 18-B được quản lý từ bo mạch CPU chính — các lần nhấn phím từ bàn phím MDI đến CNC và nội dung màn hình được tạo cho màn hình CNC.

Kịch bản ứng dụng

Lỗi CPU trung tâm gia công 4 trục Series 18-M:Trung tâm gia công FANUC F18-M với bàn quay phát sinh lỗi CNC hoàn toàn. A16B-2202-0860 được xác định là có lỗi. Việc thay thế sẽ khôi phục tất cả bốn trục gia công và chương trình trình tự PMC.

Thay thế bo mạch chính máy tiện đa trục Series 18-T:Trung tâm tiện CNC có khả năng trục C yêu cầu thay thế bo mạch CPU chính. Khả năng 4 trục của A16B-2202-0860 bao gồm các trục Z, X, C và Y của cấu hình trung tâm tiện.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa bo mạch CPU chính Series 18-B và bo mạch chính Series 18i-A là gì?

Series 18-B (A16B-2202-0860) là bo mạch thế hệ trước — nó thuộc về kiến ​​trúc phần cứng cũ hơn trước khi FANUC giới thiệu thế hệ "i" (Dòng 18i). Series 18i-A sử dụng dòng bo mạch chính hoàn toàn khác (nền tảng A20B-8100-0135, v.v.) với kiến ​​trúc bộ xử lý được cập nhật. Bo mạch Series 18-B không tương thích với phần cứng Series 18i.

Câu hỏi 2: A16B-2202-0860 có hỗ trợ nội suy 4 trục đồng thời hay chỉ lập chỉ mục 4 trục?

Series 18-B hỗ trợ nội suy đồng thời nhiều trục. Việc nội suy tuyến tính và cung tròn 4 trục có hoạt động đồng thời hay không tùy thuộc vào các tùy chọn phần mềm được cài đặt của CNC. A16B-2202-0860 cung cấp dung lượng phần cứng 4 trục; khả năng nội suy cụ thể được kích hoạt thông qua phần mềm tùy chọn FANUC.

Câu hỏi 3: Việc thay thế A16B-2202-0860 có yêu cầu vận hành lại toàn bộ máy CNC không?

Các thông số CNC (tăng trục, giới hạn phần mềm, cài đặt tăng tốc) được lưu trữ trong các mô-đun bộ nhớ SRAM — không phải trong bo mạch CPU chính. Việc thay thế A16B-2202-0860 bằng các mô-đun SRAM nguyên vẹn sẽ tự động chuyển tất cả dữ liệu dành riêng cho máy sang bo mạch mới khi khởi động. Xác minh rằng tất cả bốn trục đều phản hồi chính xác và kiểm tra trình tự PMC trước khi quay lại sản xuất hoàn chỉnh.

Câu hỏi 4: Mô-đun bộ nhớ nào đi kèm với A16B-2202-0860 trong bộ điều khiển Series 18-B?

Bộ điều khiển Series 18-B sử dụng mô-đun FROM (dành cho phần mềm hệ thống) và mô-đun SRAM (dành cho các tham số và chương trình) — đây là các bảng cắm riêng biệt với bo mạch CPU chính.
