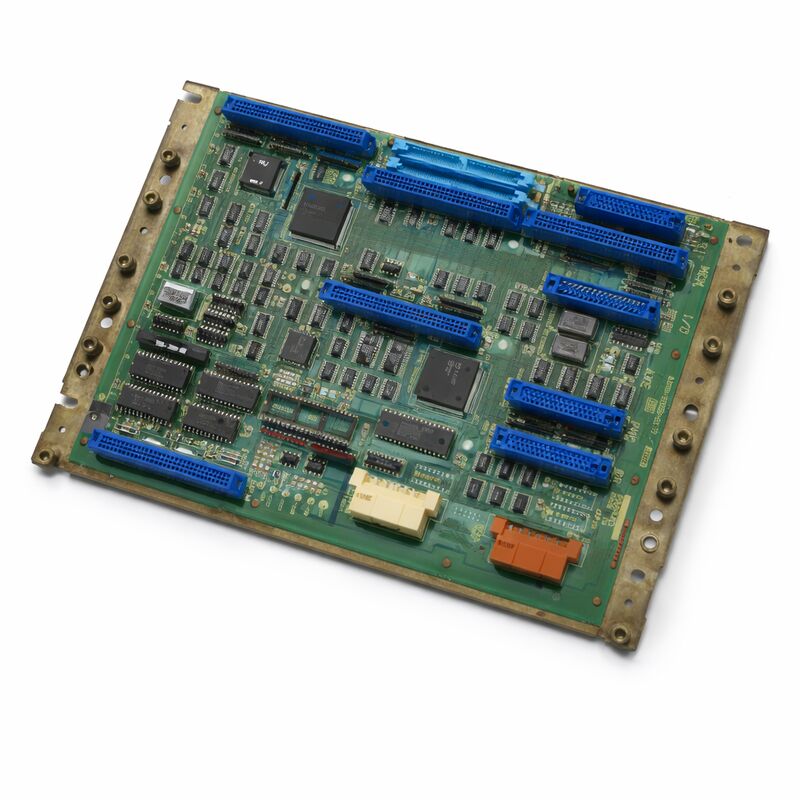

Fanuc A02B-0098-B541 Bảng điều khiển chính A02B0098B541 AO2B-OO98-B541

FANUC A02B-0098-B541

Số phần:A02B-0098-B541

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Đơn vị điều khiển CNC (Backplate / Basic Unit Assembly)

Series:FANUC Series 0-C

Tình trạng:Được ngừng bởi nhà sản xuất

Tổng quan

A02B-0098-B541 là một đơn vị điều khiển từ thế hệ CNC Series 0-C của FANUC, một tập hợp toàn diện ở cấp khung hình tạo thành nền tảng cấu trúc và điện của hệ thống điều khiển Series 0-C.

Trong kiến trúc CNC mô-đun của FANUC, dòng A02B-0098 cung cấp nền và cấu trúc gắn kết mà trên đó PCB chính và tất cả các bảng ngoại vi được lắp ráp.

Sau cùng -B541 xác định biến thể cụ thể trong gia đình này.

Tiền tố A02B trong hệ thống đánh số của FANUC chỉ ra các hệ thống điều khiển CNC hoàn chỉnh và các tập hợp liên quan của chúng, khác với các PCB riêng lẻ (A16B, A20B) hoặc động cơ và ổ đĩa.Dòng A02B-0098 bao gồm nhóm kiểm soát Dòng 0-C, bao gồm 0-MC, 0-TC, 0-MF, 0-TTC, và các tiểu loạt liên quan.

Đây là các bộ điều khiển CNC được triển khai rộng rãi trên các trung tâm gia công, máy quay và trung tâm quay được sản xuất vào cuối những năm 1980 và vào những năm 1990.

Sản phẩm này đã ngừng sản xuất.

Các máy nó hỗ trợ vẫn đang được sản xuất trong các cửa hàng trên khắp thế giới ∙ nhu cầu cho đơn vị này đến từ việc bảo trì các máy, không phải từ các thiết bị mới.

Các thông số kỹ thuật chính

Series 0-C Kiến trúc

Dòng 0-C là sản phẩm CNC tầm trung của FANUC trong nhiều năm sản xuất máy công cụ nặng. Nó cân bằng khả năng và chi phí cho các ứng dụng hai đến bốn trục.Trung tâm gia công và trung tâm quay sử dụng điều khiển Series 0-C đã được sản xuất với số lượng lớn, và một phần đáng kể của cơ sở được lắp đặt đó tiếp tục hoạt động trong sản xuất ngày nay.

Hệ thống điều khiển là mô-đun. A02B-0098-B541 cung cấp khung gầm the backplate and enclosure framework that holds everything together.

PCB chính được gắn trên khung này và mang bộ xử lý trung tâm của CNC, giao diện servo và logic điều khiển cốt lõi.điều khiển trục, và khả năng mở rộng trục.

Thiết kế mô-đun này là thực tế cho cả sản xuất và bảo trì.

Chassis backplate tương tự chứa các cấu hình PCB khác nhau cho các loại máy khác nhau.Chuyển tiếp B541 xác định biến thể khung gầm cụ thể biến thể khác nhau phù hợp với bố cục PCB khác nhau, cấu hình kết nối, hoặc yêu cầu ứng dụng.

Đơn vị điều khiển so với các PCB riêng lẻ

Sự phân biệt giữa đơn vị điều khiển A02B-0098-B541 và các PCB A16B hoặc A20B cá nhân là quan trọng đối với nguồn cung.

Đơn vị A02B là khung gầm và cấu trúc lắp ráp, nó có thể bao gồm hoặc không bao gồm PCB tùy thuộc vào cách nó được cung cấp.Khi tìm nguồn cung cấp cho các bảng riêng lẻ, một số phần A16B hoặc A20B riêng biệt được yêu cầu.

Nhiều tình huống bảo trì đòi hỏi thay thế bảng riêng lẻ thay vì thay thế toàn bộ đơn vị.

PCB chính, bảng nhớ hoặc bảng I / O bị hỏng có thể được thay thế riêng lẻ mà không thay đổi khung A02B.

Toàn bộ A02B-0098-B541 có liên quan khi khung xe bị hư hại cơ học, khi cần một hệ thống dự phòng hoàn chỉnh,hoặc khi lắp ráp đầy đủ là con đường kinh tế nhất cho một dự án phục hồi nhất định.

Hỗ trợ một nền tảng già

Các bộ phận cơ khí ̇ spindles, cuộn bóng,đường dẫn thường có tuổi thọ còn lại vượt xa những gì hệ thống điều khiển điện tử được thiết kế để hỗ trợ.

Giữ điều khiển hoạt động là con đường để chiết xuất giá trị cơ học còn lại.

FANUC đã ngừng sản xuất sản phẩm này vì thế hệ Series 0-C đã bị thay thế.

Các nguồn cung có sẵn là hữu hạn và được rút xuống mỗi khi một đơn vị được tiêu thụ trong một sửa chữa.

Việc mua sắm sớm trước khi một sự cố buộc phải tìm kiếm khẩn cấp cung cấp nhiều lựa chọn nhất với chi phí hợp lý nhất.

Câu hỏi thường gặp

Câu 1: Máy 0-C Series khởi động nhưng CNC hiển thị báo động hệ thống ngay lập tức.

Bản thân khung hình phần lớn là một thành phần cấu trúc thụ động nó cung cấp các kết nối nền và cấu trúc lắp đặt nhưng không chứa mạch hoạt động theo cách mà PCB chính làm.

Cảnh báo hệ thống khởi động thường là lỗi cấp PCB hơn là lỗi khung.

Chassis nên bị nghi ngờ khi có vấn đề về thiệt hại vật lý √ kết nối mặt sau bị hỏng, các điểm gắn PCB bị nứt,hoặc bằng chứng ô nhiễm hoặc ăn mòn đã ảnh hưởng đến các kết nối backplane.

Q2: Các thông số đã bị mất sau khi mất điện. Máy sẽ không tiếp tục hoạt động bình thường. Nguyên nhân và con đường tiếp theo có thể là gì?

Các thông số trong các điều khiển dòng 0-C được lưu trữ trong SRAM pin trên PCB bộ nhớ.

Một sự gián đoạn điện xảy ra với pin dự phòng thấp hoặc chết có thể gây mất dữ liệu SRAM.

Pin thường là pin lithium 3V trên bảng nhớ. Thay thế pin, khôi phục các tham số từ sao lưu và nạp lại thang PMC nếu cần thiết.

Nếu không có bản sao lưu, các tham số phải được nhập lại bằng tay từ tài liệu cài đặt của máy.

Q3: A02B-0098-B541 có tương thích với tất cả các biến thể PCB Series 0-C không?

Khả năng tương thích phụ thuộc vào sản xuất và sửa đổi PCB cụ thể. Gia đình A02B-0098 bao gồm nhiều biến thể khung gầm và hậu tố -B541 xác định một biến thể cụ thể.Không phải tất cả các PCB Series 0-C phù hợp với tất cả các biến thể khung gầm.

Khi mua PCB để lắp đặt trong khung này, hãy xác minh tính tương thích với tài liệu điện gốc của máy hoặc tham khảo ý kiến của một chuyên gia quen thuộc với phần cứng Series 0-C.

Câu 4: Tài liệu của nhà sản xuất máy cho thấy một hậu tố B khác nhau cho cùng một mô hình máy.

Các hậu tố B khác nhau trong gia đình A02B-0098 cho thấy các biến thể khung gầm khác nhau có thể có cấu hình nội bộ, bố trí kết nối hoặc chỗ chứa PCB khác nhau.Sự thay thế không được đảm bảo giữa các hậu tố B khác nhau.

Xác nhận khả năng tương thích với một kỹ thuật viên được đào tạo bởi FANUC hoặc một chuyên gia về phần cứng dòng 0-C trước khi thay thế.

Q5: Một đơn vị A02B-0098-B541 được lấy ra nên được lưu trữ như một bộ dự phòng ở đâu?

Lưu trữ trong môi trường sạch, khô ở nhiệt độ phòng ổn định.

Lấy pin dự phòng ra trước khi lưu trữ lâu dài và ghi lại loại pin để lắp đặt lại.

Cho phép thiết bị đạt nhiệt độ phòng sau khi lưu trữ trước khi bật.
