A03B-0807-C013 Bảng I/O Fanuc A03B0807C013 AO3B-O8O7-COI3

FANUC A03B-0807-C013

Số phần:A03B-0807-C013

Nhà sản xuất:FANUC Ltd. (Nhật Bản)

Loại sản phẩm:Mô-đun giao diện đơn vị I/O-A FANUC I/O Link

Nhóm sản phẩm:A03B-0807 Series (I/O Unit-A)

Điện áp đầu vào:24VDC (± 10%)

Truyền thông:FANUC I/O Link

CNC tương thích:Series 0i, 16i, 18i và các nền tảng liên quan

Đất nước xuất xứ:Nhật Bản

Sự kết nối

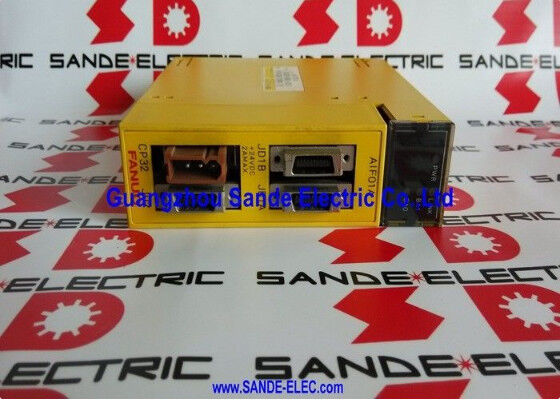

A03B-0807-C013 là một mô-đun giao diện FANUC I/O Unit-A ¢ bảng kết nối một bộ điều khiển CNC với các thiết bị I/O thực địa của nó thông qua bus hàng loạt FANUC I/O Link.

Nó là cửa ngõ giữa bộ điều khiển máy và các tín hiệu đầu vào / đầu ra kỹ thuật số từ sàn máy: các công tắc giới hạn, tín hiệu thay đổi công cụ, lệnh chạy trục, kích hoạt chất làm mát,Khóa cửa, và mọi thứ khác chương trình PMC đọc và viết.

Dòng A03B-0807 đại diện cho thế hệ đầu tiên của gia đình FANUC I / O Unit-A. Các mô-đun này được đặt vào các đơn vị I / O cơ bản được lắp đặt trong tủ điện của máy,cung cấp giao diện truyền thông mà cơ sở và các mô-đun I/O được gắn liền của nó phụ thuộc vào để trao đổi dữ liệu với CNC.

Các biến thể C013 là một cấu hình mô-đun giao diện cụ thể trong loạt này.C012) phục vụ cùng một vai trò chức năng như một mô-đun giao diện cho cơ sở A03B-0807 với sự khác biệt trong các tùy chọn kết nối hoặc truyền thông cụ thể giữa các biến thể phụ.

Tóm tắt kỹ thuật

Câu hỏi thường gặp

Q1: CNC cho thấy một lỗi liên lạc I / O Link trên cơ sở I / O có chứa A03B-0807-C013.

Kiểm tra kết nối cáp I / O Link tại cả cổng JD1A / JD1B của CNC và đầu nối của mô-đun.Ngoài ra kiểm tra nguồn cung cấp 24VDC cho mô-đun ∙ nguồn cung cấp vắng mặt hoặc thấp khiến mô-đun ngừng giao tiếp mà không tạo ra lỗi trên mô-đun chính nó.

Câu 2: Dòng A03B-0807 là một thế hệ cũ. A03B-0807-C013 có thể thay thế với các mô-đun thế hệ hiện tại không?

Dòng A03B-0807 là thế hệ I/O Unit-A đầu tiên. Các mô-đun tương đương hiện tại nằm trong dòng A03B-0819, phù hợp với tiêu chuẩn UL/C-UL và hỗ trợ I/O Link i.Các mô-đun mới hơn thường tương thích ngược lại như thay thế, nhưng A03B-0807-C013 gốc không thể được chuyển trực tiếp sang hệ thống I/O Link i mới hơn mà không cần xác minh tính tương thích.

Q3: Có bao nhiêu đơn vị cơ sở A03B-0807 có thể được kết nối trên mỗi kênh I/O Link?

Tối đa 16 nhóm I/O slave có thể được kết nối với một I/O Link duy nhất.Tổng số điểm I/O trên tất cả các slave phải ở trong số điểm I/O tối đa của I/O Link.

Q4: Sau khi thay thế A03B-0807-C013, các thông số PMC có cần phải được thay đổi không?

Không. PMC giữ lại tất cả các địa chỉ I / O được gán trên bảng điều khiển CNC. Mô-đun thay thế có cùng vị trí trong topology I / O Link và hoạt động với các địa chỉ I / O tương tự.Không cần lập trình lại PMC để đổi giống với giống.

Q5: Máy đã không hoạt động trong vài năm. A03B-0807-C013 bị nghi ngờ gây ra lỗi I / O sau khi khởi động lại. Điều gì nên được kiểm tra?

Lưu trữ lâu có thể gây ăn mòn kết nối và suy thoái tụ điện phân trên PCB của mô-đun. Kiểm tra các chân kết nối để oxy hóa và làm sạch bằng chất tẩy rửa tiếp xúc thích hợp.Nếu lỗi I/O là gián đoạn hoặc phụ thuộc vào nhiệt độ sau một thời gian nóng lên, lão hóa nồng độ nội bộ là nguyên nhân có thể thay thế bảng là con đường thực tế.
