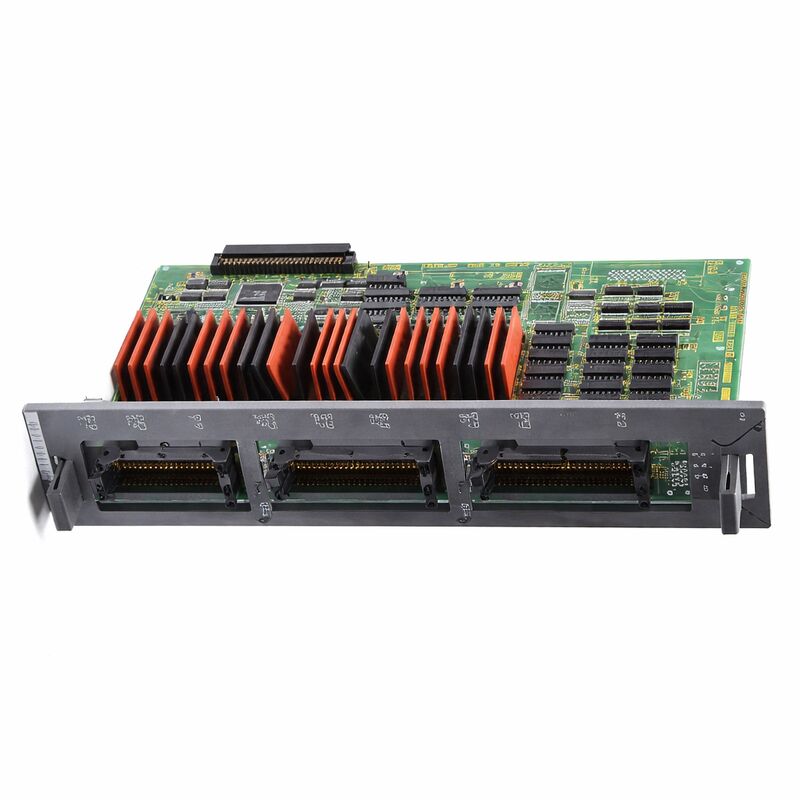

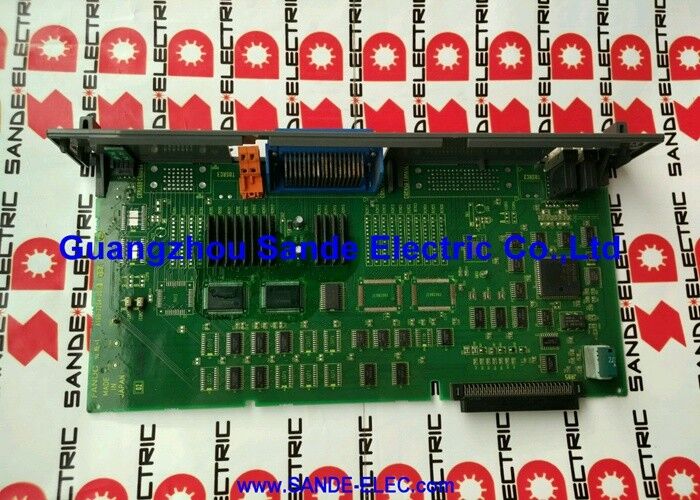

Fanuc Bảng nhớ A16B-2200-0950 A16B22000950 A16B-22OO-O95O

FANUC A16B-2200-0950. FANUC A16B-2200-0950.

Số phần:A16B-2200-0950

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Máy I/O PCB với Hi-Speed Skip (Loại bể)

Dòng bảng:A16B-2200

Cấu hình I/O:104 Input số (DI) / 80 Output số (DO)

Loại đầu ra:Sink (NPN, dòng chảy chìm)

Hi-Speed Skip:Bao gồm

Hệ thống tương thích:FANUC Series 16-B, F16M, F16T (F16B)

Yêu cầu đồng hành:A20B-9001-0480 (bán riêng)

Tình trạng:Được ngừng bởi nhà sản xuất

Tổng quan

A16B-2200-0950 là bảng I / O máy cho FANUC's Series 16-B CNC, cung cấp 104 đầu vào kỹ thuật số và 80 đầu ra kỹ thuật số trong cấu hình loại bồn rửathêm chức năng bỏ qua tốc độ cao phân biệt nó với biến thể -0955 với dung lượng I / O giống nhau.

Việc bao gồm các mạch nhảy tốc độ cao làm cho đây là bảng cần thiết cho các cài đặt Series 16-B nơi thăm dò trên máy, đo chiều dài công cụ,hoặc chu kỳ bù trừ phụ thuộc tín hiệu bỏ qua là một phần của quy trình gia công.

Lưu ý rằng A16B-2200-0950 không bao gồm mô-đun đồng hành A20B-9001-0480, cần thiết để hoạt động đầy đủ.

Các thiết bị cần một tấm thay thế mà không cần mua một mô-đun phụ trợ mới thường có thể sử dụng lại A20B-9001-0480 hiện có từ máy được sửa chữa,miễn là mô-đun đó được xác nhận hoạt động.

Bảng bao gồm toàn bộ phạm vi I / O máy mà một trung tâm gia công được điều khiển Series 16-B yêu cầu: mọi công tắc giới hạn, cảm biến gần, xác nhận cửa đóng,và chế độ lựa chọn nguồn đầu vào thông qua 104 kênh đầu vào của nó.

Mỗi hệ tiếp xúc, điện điện, chỉ báo và thiết bị phụ trợ dẫn thông qua 80 kênh đầu ra.

Và đối với các máy được trang bị hệ thống thăm dò, các đầu vào nhảy tốc độ cao cung cấp giao diện chính xác, thời gian quan trọng giữa tín hiệu kích hoạt của tàu thăm dò và cơ chế khóa vị trí của CNC.

Các thông số kỹ thuật chính

Những gì nhảy tốc độ cao làm và tại sao nó quan trọng

Các đầu vào PMC thông thường trên bất kỳ bảng I/O FANUC nào đều có độ trễ phản hồi được xác định bởi thời gian chu kỳ quét I/O.PMC quét địa chỉ đầu vào của nó định kỳ ¢ kiểm tra trạng thái của mỗi đầu vào trong mỗi lần quét.

Có một sự chậm trễ giữa khi nhập trường thay đổi trạng thái và khi PMC lần đầu tiên đọc thay đổi.

Đối với hầu hết các chức năng của máy, sự chậm trễ này không quan trọng: một công tắc đóng cửa, một cảm biến vị trí tạp chí công cụ,hoặc một nút bắt đầu chu kỳ tất cả có thể dung nạp thời gian chu kỳ quét PMC mà không có bất kỳ ảnh hưởng rõ ràng đối với hoạt động của máy.

Khi một tín hiệu được nhận trên đầu vào thoát tốc độ cao, bảng không chờ đợi chu kỳ quét PMC. Thay vào đó,bảng ngay lập tức tạo ra một gián đoạn phần cứng để CNC.

CNC ghi lại (bắt khóa) vị trí trục hiện tại tại khoảnh khắc đó trước khi sự thay đổi của tín hiệu thậm chí đã được xử lý hoàn toàn bởi phần mềm.Kết quả là một phép đo vị trí phản ánh vị trí của các trục tại thời điểm các tín hiệu skip bắn, không phải là nơi họ là một vài mili giây sau đó khi phần mềm lần đầu tiên đọc đầu vào.

Việc chụp vị trí bằng thiết bị này rất cần thiết cho độ chính xác thăm dò.

Một đầu dò được kích hoạt bằng cảm ứng di chuyển với tốc độ cấp vào bề mặt đồ đạc được kích hoạt tại một điểm hình học cụ thể trên bề mặt.

Nhập skip ghi lại vị trí trục tại khoảnh khắc kích hoạt đó.

CNC sử dụng các vị trí bị khóa để xác định tọa độ của điểm tiếp xúc của đầu dò với độ chính xác cao.

Nếu phản ứng bị trì hoãn bởi một chu kỳ quét PMC đầy đủ, trục sẽ di chuyển trong thời gian trì hoãn, và tọa độ thu được sẽ được dịch chuyển một cách có hệ thống từ điểm tiếp xúc thực sự.

Ứng dụng: Chu kỳ thăm dò máy của loạt 16-B (F16B)

The Series 16-B CNC — marketed under the F16M and F16T designations for machining centre and turning centre applications respectively — was widely deployed in high-precision machine tool installations of its era.

Nhiều máy này được trang bị các hệ thống đo trên máy: các đầu dò cảm ứng được gắn trên trục để đo mảng làm việc và các đầu dò thiết lập công cụ để đo chiều dài công cụ tự động.

Các hệ thống đo lường này phổ biến trong ngành hàng không vũ trụ, ô tô và các ứng dụng khuôn và chết chính xác, nơi đo lường trong quá trình là một phần của chiến lược gia công hơn là một ý tưởng sau.

Các mạch nhảy tốc độ cao của A16B-2200-0950 cho phép các chu kỳ đo này.

Nếu không có nó, đầu dò sẽ kích hoạt nhưng việc chụp vị trí sẽ không chính xác, khiến kết quả đo không đáng tin cậy.

Đối với các máy được sử dụng trong sản xuất chính xác, trong đó chu kỳ thăm dò là điều cần thiết, một tấm thay thế phải bao gồm chức năng nhảy tốc độ cao.

Thay thế A16B-2200-0950 bằng -0955 (không có tốc độ nhảy cao) sẽ loại bỏ khả năng thăm dò, ngay cả khi các chức năng I / O khác của máy tiếp tục bình thường.

Năng lượng I/O và kiến trúc dây cáp máy

Ngoài chức năng bỏ qua tốc độ cao, công suất I / O 104/80 của A16B-2200-0950 hỗ trợ các yêu cầu I / O máy đầy đủ của máy điều khiển Series 16-B.104 đầu vào chứa cảm biến máy hoàn chỉnh và chuyển đổi bổ sung.

80 đầu ra bao gồm tất cả các thiết bị điều khiển được điều khiển.

Định nghĩa đầu ra loại bể xác định quy ước dây chuyền.

Các thiết bị trường kết nối từ đường ray cung cấp 24V đến đầu cuối đầu ra, do đó thiết bị điều khiển dòng điện khi đầu ra hoạt động.

Sợi dây máy công cụ cho máy Series 16-B sử dụng bảng -0950 tuân theo quy ước này trong suốt 80 kênh đầu ra của nó.

Mỗi tấm thay thế phải duy trì cùng một tên gọi loại bồn rửa.

Câu hỏi thường gặp

Câu 1: Các chu kỳ thăm dò của máy đã trở nên không chính xác. Các phép đo lặp đi lặp lại của cùng một tính năng cho thấy sự phân tán quá mức. Các thử nghiệm phần cứng thăm dò và stylus là chính xác.Có thể A16B-2200-0950 là nguyên nhân?

Tăng sự phân tán trong phép đo thăm dò mà không có lỗi thăm dò phần cứng cho thấy có vấn đề với cơ chế chụp vị trí.

Nhập nhảy tốc độ cao phải kích hoạt một xác định vị trí được khóa bằng phần cứng trong vòng microseconds tiếp xúc với tàu thăm dò.

Nếu mạch đầu vào skip của bảng bị suy giảm thời gian phản hồi tăng, tiếng ồn trên đầu vào tín hiệu skip,hoặc thất bại thu thập liên tục mỗi chu kỳ đo đo sẽ thu thập các vị trí với độ trễ khác nhau, tạo ra sự phân tán được quan sát.

Kiểm tra thời gian phản ứng tín hiệu bỏ qua nếu có thiết bị đo có sẵn, hoặc thay thế bảng bằng tương đương chức năng đã được xác nhận.

Q2: Điều gì xảy ra nếu một tấm thay thế không có tốc độ cao (chẳng hạn như -0955) được lắp đặt trong một máy đòi hỏi A16B-2200-0950?

Bảng không bỏ qua sẽ phục vụ tất cả 104 đầu vào và 80 đầu ra bình thường.đầu vào nhảy tốc độ cao sẽ không hoạt động.

Bất kỳ chu kỳ bỏ qua G31 hoặc macro đo lường nào phụ thuộc vào đầu vào bỏ qua tốc độ cao sẽ tạo ra kết quả không đáng tin cậy, vì việc nắm bắt vị trí sẽ quay trở lại thời gian phần mềm với độ trễ liên quan.

Đối với các máy sử dụng chu kỳ thăm dò trong quá trình sản xuất của chúng, đây là một mất mát chức năng không thể chấp nhận được.

Q3: Mô-đun đồng hành A20B-9001-0480 không còn được sử dụng nhưng bảng A16B-2200-0950 đang được thay thế.

Nếu bảng A20B-9001-0480 hiện có có chức năng, nó thường có thể được sử dụng lại với bảng thay thế A16B-2200-0950.

Mô-đun đồng hành cung cấp các chức năng hỗ trợ bảng I / O chính, và nếu các chức năng đó hoạt động chính xác trước khi lỗi bảng, bản thân mô-đun có thể không có lỗi.

Kiểm tra mô-đun trực quan và kiểm tra các liên lạc kết nối của nó trước khi lắp đặt lại với bảng mới.

Q4: Làm thế nào để đầu vào nhảy tốc độ cao được kết nối vật lý với hệ thống thăm dò?

Tín hiệu kích hoạt thăm dò từ đơn vị giao diện thăm dò của máy kết nối với các thiết bị đầu vào skip được chỉ định trên A16B-2200-0950.

Các chỉ định chính xác của thiết bị đầu cuối được mô tả trong hướng dẫn kết nối Series 16-B.

Đơn vị giao diện thăm dò chuyển đổi tín hiệu tiếp xúc điện của thăm dò (hoặc kích hoạt quang học / vô tuyến) thành tín hiệu cấp logic tương thích với đầu vào bỏ qua.

Việc bảo vệ và định tuyến chính xác của cáp tín hiệu skip là rất quan trọng nhập skip nhạy cảm, và tiếng ồn trên tín hiệu có thể gây ra kích hoạt sớm.

Q5: A16B-2200-0950 đã ngừng sản xuất.

Nền tảng Series 16-B được lắp đặt rộng rãi trong các ứng dụng gia công chính xác,và -0950 với tốc độ cao nhảy là một lựa chọn cấu hình phổ biến cho máy trong các ngành công nghiệp nơi thăm dò là tiêu chuẩn.

Chuỗi cung cấp thị trường hậu mãi ̇ các tấm dư thừa đã được thử nghiệm, các đơn vị được tân trang chuyên nghiệp và các dịch vụ sửa chữa cấp thành phần ̇ vẫn hoạt động cho biến thể này.

Khi mua sắm, xác nhận cụ thể rằng chức năng nhảy tốc độ cao đã được thử nghiệm như một phần của xác minh chức năng của hội đồng quản trị.

Một bảng vượt qua kiểm tra I / O chung nhưng có mạch thoát xuống cấp sẽ xuất hiện chức năng cho đến khi một chu kỳ thăm dò tiết lộ vấn đề.
