| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-2200-0955 |

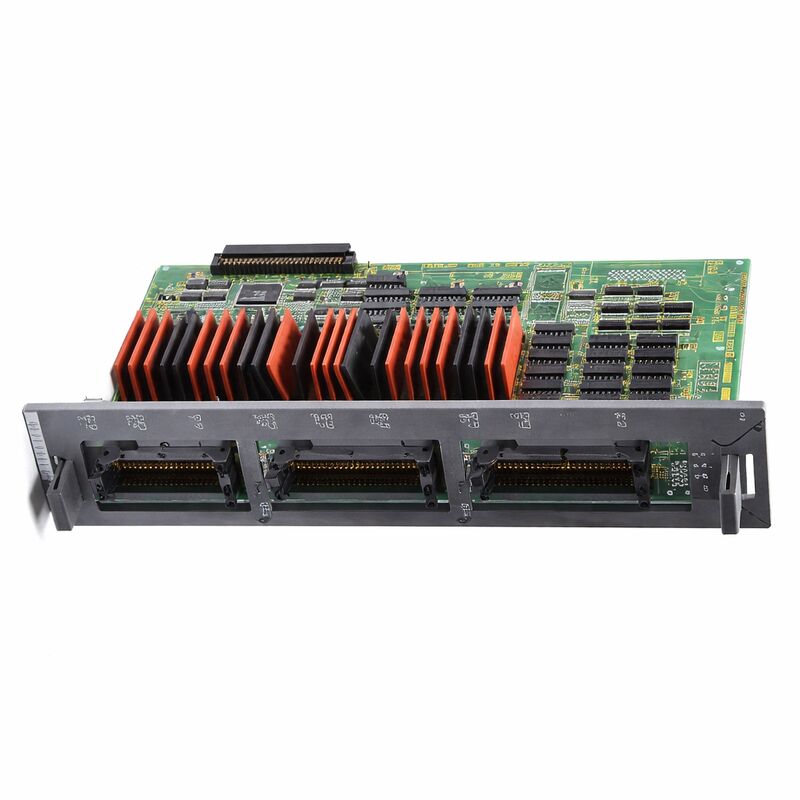

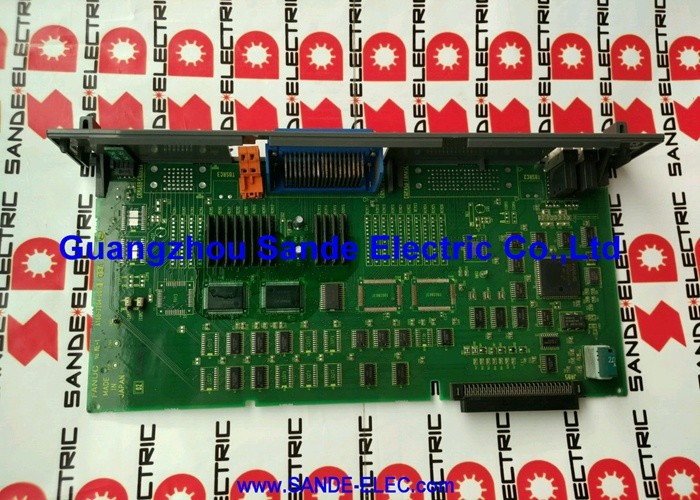

Mã sản phẩm: A16B-2200-0955
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Card I/O Máy (Loại Sink)
Dòng Card: A16B-2200
Cấu hình I/O: 104 Đầu vào số (DI) / 80 Đầu ra số (DO)
Loại đầu ra: Sink (NPN, tiêu thụ dòng)
High-Speed Skip: Không bao gồm
Hệ thống tương thích: FANUC Series 16, 18 CNC
A16B-2200-0955 là một card I/O máy có dung lượng cao cho các bộ điều khiển CNC FANUC Series 16 và 18, cung cấp 104 đầu vào số và 80 đầu ra số trong cấu hình đầu ra loại sink mà không có chức năng high-speed skip.
Đây là giao diện vật lý giữa logic PMC của bộ điều khiển CNC và các thiết bị điện của máy công cụ — mọi cảm biến, công tắc và bộ truyền động mà hệ thống tự động hóa của máy sử dụng đều kết nối vào hoặc qua card này.
So với A16B-2200-0956 (cung cấp 72 đầu ra số), A16B-2200-0955 bổ sung thêm 8 kênh đầu ra, nâng tổng số lên 80.
Dung lượng bổ sung này làm cho nó phù hợp hơn với các máy có nhiều đầu ra được điều khiển hơn — các máy mà số lượng 72 đầu ra ban đầu không đủ.
Nhiều cuộn dây rơ-le, van điện từ, đèn báo hoặc bộ tiếp điểm động cơ phụ có thể được tích hợp trong cùng một dạng card.
104 kênh đầu vào và 80 kênh đầu ra của card được tổ chức thành các nhóm và được ánh xạ tới các dải địa chỉ I/O PMC cụ thể.
Chương trình thang đo PMC đọc các địa chỉ đầu vào để biết trạng thái của máy và ghi vào các địa chỉ đầu ra để ra lệnh cho các hành động của máy.
Card này biến các địa chỉ logic thành địa chỉ thực: khi một địa chỉ đầu vào đọc là 1, điều đó có nghĩa là cảm biến hoặc công tắc trường tương ứng đã kích hoạt tín hiệu của nó; khi một địa chỉ đầu ra được ghi là 1, transistor đầu ra tương ứng sẽ bật và điều khiển tải được kết nối của nó.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-2200-0955 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Card I/O Máy |
| Dòng Card | A16B-2200 |
| Đầu vào số (DI) | 104 |
| Đầu ra số (DO) | 80 |
| Loại đầu ra | Sink (NPN / tiêu thụ dòng) |
| High-Speed Skip | Không bao gồm |
| Điện áp trường | 24V DC |
| CNC tương thích | FANUC Series 16, 18 |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Một máy công cụ với đầy đủ tính năng tự động hóa — thay dao tự động, thay pallet, kẹp phôi, hệ thống làm mát, băng tải phoi, cửa trượt và nhiều khóa liên động an toàn — có thể dễ dàng tích lũy 80 hoặc nhiều hơn các tín hiệu đầu vào rời rạc mà PMC cần giám sát.
Các công tắc giới hạn xác nhận vị trí trục. Các công tắc áp suất xác nhận áp suất thủy lực. Các công tắc từ xác nhận vị trí băng gá dao.
Các công tắc cửa đóng cấp nguồn cho chuỗi khóa liên động an toàn. Các cảm biến tiệm cận đếm vòng quay puli hoặc phát hiện sự hiện diện của phôi.
Mỗi cái trong số này là một kênh đầu vào riêng biệt trên A16B-2200-0955.
104 đầu vào của card cung cấp dung lượng cho mức độ phức tạp của máy này với không gian để mở rộng.
Các đầu vào được nhóm lại để chia sẻ các tham chiếu 0V chung, điều này xác định cách bố trí dây trường.
Việc duy trì nhóm chung chính xác khi đi dây lại hoặc thay thế card là rất quan trọng — việc trộn lẫn các tham chiếu chung giữa các nhóm đầu vào có thể gây nhiễu xuyên âm giữa các đầu vào và đọc tín hiệu sai.
80 kênh đầu ra trên A16B-2200-0955 điều khiển các bộ truyền động của máy. Mỗi đầu ra là một công tắc transistor. Khi PMC ra lệnh bật, transistor sẽ dẫn và hoàn thành mạch qua thiết bị được kết nối.
Dung lượng dòng điện của đầu ra xác định những gì nó có thể điều khiển trực tiếp.
Trong giới hạn dòng điện đầu ra định mức của card, các thiết bị có thể được điều khiển trực tiếp. Các thiết bị có dòng điện cao hơn — van điện từ lớn, bộ khởi động động cơ — yêu cầu một rơ-le trung gian được định mức cho dòng tải.
Bảo vệ đầu ra rất quan trọng trong các ứng dụng trường. Các tải cảm ứng — van điện từ, cuộn dây rơ-le — tạo ra các đỉnh điện áp khi bị ngắt.
Các đỉnh này có thể làm hỏng transistor đầu ra nếu không được triệt tiêu. Điốt flyback trên các tải cảm ứng, được kết nối sao cho chúng chỉ dẫn trong quá trình có đỉnh, là thực hành tiêu chuẩn.
Một máy thường xuyên làm hỏng các kênh đầu ra thường thiếu sự bảo vệ flyback đầy đủ trên các tải cảm ứng của nó.
Dòng A16B-2200 cung cấp các card I/O trong nhiều cấu hình khác nhau để phù hợp với các yêu cầu máy khác nhau.
Các yếu tố phân biệt chính là số lượng đầu ra, loại đầu ra (sink hoặc source) và sự hiện diện hoặc vắng mặt của chức năng high-speed skip.
Phiên bản -0955 cung cấp đầu ra sink với 80 DO, trong khi phiên bản -0956 gần đó cung cấp đầu ra sink với 72 DO. Phiên bản -0950 bổ sung high-speed skip cho cấu hình sink 104/80.
Phiên bản -0986 là phiên bản tương đương loại source của -0956 (72 DO, không có skip).
Hiểu rõ ma trận biến thể này là rất quan trọng khi tìm nguồn thay thế.
Chỉ biến thể chính xác mới hoạt động đúng trong máy gốc. Số lượng I/O phải khớp (nếu không một số chức năng máy sẽ mất kết nối PMC của chúng), loại đầu ra phải khớp (sink/source) và chức năng skip phải khớp với yêu cầu chức năng của máy.
Q1: Sau thời gian bảo trì máy bị tắt nguồn hai tuần, một số kênh đầu ra trước đây hoạt động giờ đây không thể cấp nguồn cho tải. PMC hiển thị các địa chỉ được lệnh BẬT. Điều gì đã xảy ra?
Các lần gián đoạn nguồn hai tuần thường không gây hư hỏng card.
Nguyên nhân có khả năng nhất đối với các đầu ra trước đây tốt nhưng giờ bị lỗi là do sự cố cơ học trong dây trường — các đầu nối bị lỏng trong quá trình bảo trì, hoặc một thiết bị trường bị lỗi độc lập.
Truy vết các đầu ra không hoạt động trở lại các kết nối trường của chúng. Kiểm tra từng kết nối và bản thân thiết bị trường.
Nếu dây trường và thiết bị kiểm tra tốt và PMC xác nhận địa chỉ được lệnh BẬT, kênh đầu ra của card đã bị lỗi — có thể trùng hợp trong thời gian bảo trì.
Q2: Thang đo PMC của máy gần đây đã được sửa đổi để sử dụng một số địa chỉ I/O chưa được sử dụng trước đây. Các địa chỉ mới không phản hồi. Tất cả các I/O khác hoạt động bình thường. Đây có phải là lỗi card không?
Các địa chỉ mới được gán không phản hồi có nhiều khả năng là sự cố tham số hoặc cấu hình thang đo hơn là lỗi card.
Các bộ điều khiển CNC FANUC yêu cầu các địa chỉ I/O phải được gán và kích hoạt trong các tham số PMC trước khi chúng trở nên hoạt động.
Xác nhận các tham số I/O PMC bao gồm các địa chỉ mới và chúng được ánh xạ tới đầu nối vật lý chính xác trên A16B-2200-0955.
Các kênh I/O vật lý của card tương ứng với các dải địa chỉ được định nghĩa tham số cụ thể.
Q3: Máy tạo ra cảnh báo "lỗi liên kết DI/DO" không liên tục. Nó xuất hiện thường xuyên hơn trong các chu kỳ cắt nặng hơn là trong thời gian chờ hoặc cắt nhẹ. Nguyên nhân có khả năng là gì?
Các lỗi liên kết I/O tương quan với việc cắt nặng cho thấy nhiễu điện đang can thiệp vào giao tiếp liên kết I/O.
Trong quá trình cắt nặng, dòng điện động cơ, tần số chuyển mạch của bộ truyền động và rung động cơ học đều tăng.
Những điều này tạo ra nhiều nhiễu điện hơn trong tủ máy. Kiểm tra cáp liên kết I/O — tuyến đường, vỏ bọc và các tiếp điểm đầu nối của nó.
Một cáp chia sẻ ống dẫn với cáp nguồn, hoặc một vỏ bọc không được nối đất đúng cách ở cả hai đầu, sẽ thu nhiều nhiễu hơn trong các chu kỳ cắt công suất cao.
Q4: Một nhóm toàn bộ 16 hoặc 32 đầu vào hiển thị hoạt động đồng thời bất kể trạng thái thiết bị trường. Các nhóm đầu vào khác bình thường. Mẫu này cho thấy điều gì?
Một nhóm đầu vào toàn bộ đọc là hoạt động bất kể trạng thái trường mạnh mẽ gợi ý rằng tham chiếu chung cho nhóm đó đã bị nối tắt với điện áp dương ở đâu đó trong dây trường. Các đầu vào trong một nhóm chia sẻ một tham chiếu 0V chung.
Nếu tham chiếu chung đó được kết nối với 24V do lỗi dây, tất cả các đầu vào trong nhóm sẽ xuất hiện hoạt động.
Ngắt kết nối trường cho nhóm bị ảnh hưởng và kiểm tra xem sự cố có tiếp tục xảy ra không — nếu tất cả các đầu vào trong nhóm đọc là không hoạt động khi trường bị ngắt kết nối, lỗi nằm ở dây trường, không phải ở card.
Q5: Khi so sánh A16B-2200-0955 và A16B-2200-0956, phiên bản -0955 có 80 đầu ra so với 72. Ý nghĩa thực tế khi thay thế cái này bằng cái kia là gì?
Nếu card gốc có 80 đầu ra và được thay thế bằng card 72 đầu ra, 8 đầu ra đã được kết nối với các kênh 73–80 trên card gốc sẽ không có đầu ra tương ứng trên thiết bị thay thế.
Các chức năng máy đó sẽ bị vô hiệu hóa vĩnh viễn và các thiết bị trường của chúng sẽ không được điều khiển.
Ngược lại, nếu bản gốc có 72 đầu ra và một thiết bị thay thế có 80 đầu ra được lắp đặt, 8 kênh bổ sung sẽ không được sử dụng nhưng không gây hại.
Luôn khớp chính xác số lượng đầu ra của card gốc để tránh mất chức năng máy.
