BẢNG GIAO DIỆN BẢNG ĐIỀU HÀNH FANUC A16B-2201-0110 A16B22010110 A16B-22O1-O11O

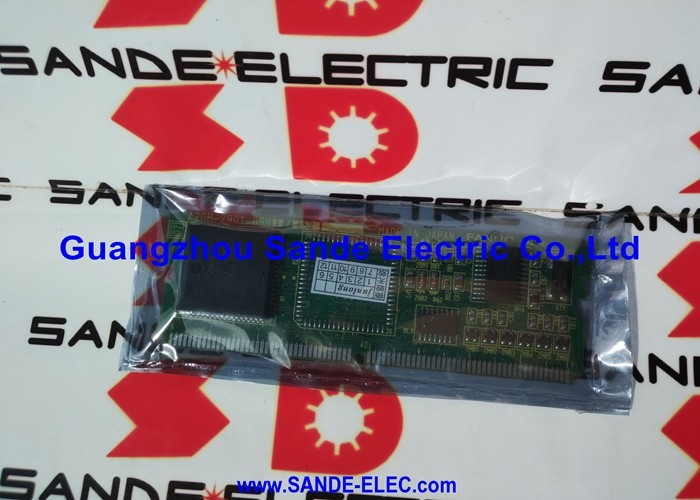

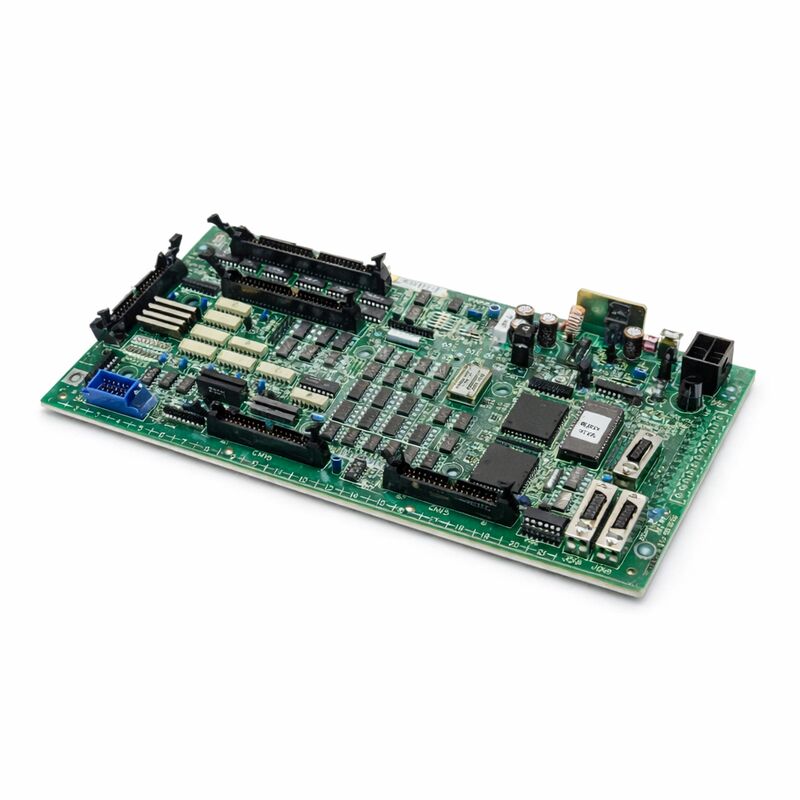

FANUC A16B-2201-0110 PowerPoint Bảng điều hành PCB I / O ¢ Series 16i / 18i / 21i (F16M / T), Nhật Bản gốc

Số phần:A16B-2201-0110

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Panel I/O PCB của người vận hành (Interface Panel Machine)

Dòng bảng:A16B-2201

Hệ thống tương thích:FANUC Series 16i, 18i, 21i (F16M/T)

Mô tả:Đơn vị giao diện bảng điều khiển máy

Tổng quan

A16B-2201-0110 là bảng điều khiển I / O PCB cho bộ điều khiển CNC 16i, 18i và 21i của FANUC, đặc biệt là cấu hình bảng điều khiển máy F16M và F16T.Bảng này là cây cầu vật lý và điện tử giữa phần cứng bảng điều khiển máy và logic PMC của bộ điều khiển CNC (Controller máy lập trình). Mỗi nút nhấn, chọn công tắc, và đèn chỉ số trên bảng điều khiển máy bay chảy qua bảng này.

Bảng điều khiển là nơi con người gặp máy.

Các nút thay thế tốc độ cấp, công tắc chọn chế độ, nút chạy theo trục, bắt đầu chu kỳ, giữ cấp, khối đơn tất cả các điều khiển vật lý này đều được kết nối với bảng I / O bảng điều khiển.

Bảng nhận tín hiệu điện từ các điều khiển này, chuyển đổi chúng thành trạng thái kỹ thuật số và trình bày chúng cho PMC thông qua giao diện I / O của nó.

Trong hướng trở lại, logic đầu ra của PMC điều khiển đèn chỉ số của bảng và hiển thị trạng thái chảy ra qua bảng này đến các mạch đèn vật lý.

Nếu không có A16B-2201-0110 hoạt động, bảng điều khiển của máy sẽ không hoạt động.

CNC có thể tiếp tục chạy bên trong, nhưng người vận hành mất khả năng điều khiển máy thông qua bảng điều khiển.

Cũng quan trọng, critical panel inputs like the emergency stop button and the feed hold function route through this board — a failed panel I/O board can compromise the machine's ability to respond to operator safety commands through the panel.

Các thông số kỹ thuật chính

Panel I/O The Hardware Interface Layer (mảng giao diện phần cứng)

Bảng I / O bảng điều khiển chiếm một vị trí kiến trúc cụ thể trong hệ thống CNC.PMC thực hiện logic thang của máy.

Bảng I / O bảng xử lý giao diện điện với thế giới vật lý của bảng máy.

Bảng máy chứa hàng chục hoặc hàng trăm nút bấm riêng lẻ, công tắc phím, công tắc chọn và đèn chỉ số.

Không có kiến trúc đầu vào / đầu ra được tổ chức của bảng I / O, mỗi mạch này sẽ cần trực tiếp,kết nối riêng lẻ với các mạch logic của CNC một sự sắp xếp không thực tế về mặt chống ồn, sự phức tạp của hệ thống dây và khoảng cách.

Bảng I / O bảng giải quyết vấn đề này bằng cách tập trung dây dẫn bảng thành một giao diện có cấu trúc, điều kiện.

Các mạch đầu vào của bảng cung cấp cách ly quang học giữa hệ thống dây điện bảng đồng 24V mặt trường và các mạch logic của bộ điều khiển.

Sự cô lập này ngăn chặn tiếng ồn và điện áp chuyển tiếp có thể di chuyển từ dây dẫn bảng điều khiển, chạy qua tủ máy bên cạnh cáp điện, vào logic nhạy cảm của bộ điều khiển.

Các mạch đầu ra của bảng điều khiển các mạch đèn chỉ số.

Các trình điều khiển đầu ra trên bảng I / O cây cầu khoảng cách này,cung cấp dòng điện cần thiết để chiếu sáng đèn trong khi logic của bộ điều khiển chỉ đơn giản là đặt một bit đầu ra kỹ thuật số.

F16M/T Vụ ứng dụng

A16B-2201-0110 phục vụ F16M (các cấu hình trung tâm gia công) và F16T (các cấu hình trung tâm quay) của nền tảng Series 16i.Sự khác biệt này quan trọng bởi vì trung tâm gia công và trung tâm quay có bố trí bảng điều khiển người vận hành khác nhau và các yêu cầu I / O khác nhau.

Cấu hình M bao gồm các đầu vào và đầu ra cụ thể phù hợp với các chức năng bổ sung của trung tâm gia công - tín hiệu sẵn sàng thay công cụ, đầu vào định hướng trục, tín hiệu thay đổi pallet.Cấu hình T giải quyết các yêu cầu I / O khác nhau của một trung tâm quay.

A16B-2201-0110 ghi lại các yêu cầu I / O của các loại bảng điều khiển người vận hành này, cung cấp các chỉ định tín hiệu và số lượng kênh phù hợp cho loại máy cụ thể.

Lắp đặt một tấm được chỉ định cho một loại máy khác có thể dẫn đến lập bản đồ I / O không chính xác ngay cả khi tấm phù hợp và các loại đầu nối phù hợp.

Các lỗi I/O của bảng chẩn đoán

Phá lỗi bảng I / O tạo ra các triệu chứng hiển thị và ngay lập tức; nút bảng dừng phản ứng, đèn chỉ số vẫn bật hoặc tối vĩnh viễn bất kể tình trạng máy;các bộ chọn chế độ dường như không có hiệu quả đây là tất cả các đặc điểm của một bảng I / O bị lỗi hoặc bị lỗi.

Màn hình chẩn đoán PMC của CNC là công cụ chẩn đoán chính.

Những màn hình này hiển thị trạng thái thời gian thực của mọi địa chỉ I/O trong PMC.Kỹ thuật viên giám sát địa chỉ đầu vào PMC tương ứng với các nút bảng điều khiển cụ thể trong khi nhấn và thả từng nút.. Nếu địa chỉ thay đổi trạng thái chính xác, kênh đầu vào đó là chức năng. Nếu nó không phản hồi, lỗi là trong bảng, dây cáp, hoặc thiết bị bảng chính nó.

Nhiều kênh đầu vào hoặc đầu ra bị hỏng đồng thời, đặc biệt là các kênh chia sẻ cùng một nhóm đầu nối trên bảng, mạnh mẽ cho thấy lỗi bảng hơn là vấn đề dây.Các lỗi dây dẫn riêng lẻ thường ảnh hưởng đến một tín hiệu tại một thời điểm.

Các lỗi kết nối hoặc bảng ảnh hưởng đến các nhóm tín hiệu đồng thời.

Câu hỏi thường gặp

Q1: Nút khởi động chu kỳ của máy đã ngừng hoạt động. CNC không hiển thị báo động và dường như bình thường. Đây có thể là A16B-2201-0110?

Kiểm tra màn hình chẩn đoán PMC cho địa chỉ đầu vào bắt đầu chu kỳ trong khi nhấn nút.bảng đang đọc đầu vào nút chính xác vấn đề là trong logic thang PMC hoặc điều kiện chế độ của CNC mà cổng chức năng bắt đầu chu kỳ.

Nếu địa chỉ không thay đổi trạng thái khi nút được nhấn, và kháng tiếp xúc của nút được xác nhận là tốt với một đồng hồ đa số, mạch đầu vào của bảng cho kênh đó đã thất bại.

Q2: Đèn chỉ số nhiều bảng được bật vĩnh viễn bất kể trạng thái máy. PMC hiển thị địa chỉ đầu ra cho những đèn được lệnh tắt. Có gì sai với bảng?

Đèn có lệnh tắt nhưng bật vĩnh viễn cho thấy các mạch điều khiển đầu ra cho các kênh đó đã bị hỏng trong trạng thái dẫn.

Các tài xế nên tắt khi được lệnh của PMC, nhưng một tài xế thất bại vẫn tiếp tục điều khiển.

Đây là một lỗi cấp bảng trong phần trình điều khiển đầu ra. Các kênh bị ảnh hưởng không thể được sửa chữa bằng cách thay đổi phần mềm.

Q3: Sau một sự kiện sét gần đó, bảng điều khiển hoàn toàn ngừng phản ứng không có nút hoạt động, không có đèn chiếu sáng. Máy khác khởi động bình thường. Đây là bảng điều khiển?

Các sự kiện sét tạo ra các biến cố điện áp có thể làm hỏng các mạch bảo vệ đầu vào trên các bảng kết nối với dây điện trường bên ngoài.

Bảng I / O bảng được kết nối trực tiếp với dây dẫn bảng điều khiển hoạt động như một ăng-ten cho năng lượng sóng.

Các thành phần bảo vệ đầu vào có thể đã bị hư hại trong khi các mạch khác của bảng vẫn còn nguyên vẹn. Kiểm tra bảng để tìm thiệt hại có thể nhìn thấy.

Nếu không có thiệt hại nào có thể nhìn thấy nhưng mô hình lỗi mất toàn bộ bảng với hoạt động CNC bình thường là phù hợp, thay thế bảng và thử nghiệm.

Q4: Các thay thế A16B-2201-0110 đã được cài đặt. bảng điều khiển bây giờ đáp ứng, nhưng một nút cụ thể dường như có chức năng sai. Điều gì có thể gây ra điều này?

Incorrect button function after board replacement usually indicates an I/O address mismatch — the PMC parameters or ladder logic that map physical I/O addresses to CNC functions may need to be verified.

Trong một số cấu hình, việc gán địa chỉ I / O được đặt thông qua các tham số hoặc cấu hình đầu nối phải phù hợp với thiết lập ban đầu của bảng.

Kiểm tra các địa chỉ I / O được gán trong màn hình chẩn đoán PMC so với tài liệu dây của máy.

Q5: Bảng dường như không bị hư hại nhưng bảng điều khiển máy luôn có một nút không liên tục đăng ký.

Thất bại liên tục của nút đơn có nhiều khả năng là một vấn đề phần cứng bảng điều khiển, một nút kết nối mòn, một đầu nối có kháng cự cao trên kênh cụ thể đó,hoặc một dây bị hư hỏng trong cáp để nút đó hơn là một lỗi bảngCác lỗi bảng tạo ra hành vi gián đoạn có xu hướng ảnh hưởng đến nhiều kênh.

Kiểm tra kháng tiếp xúc của nút trực tiếp. Kiểm tra dây dẫn đến nút đó. Nếu dây dẫn và thử nghiệm tiếp xúc tốt và lỗi vẫn còn, mạch đầu vào của bảng cho kênh đó là biên.
