| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

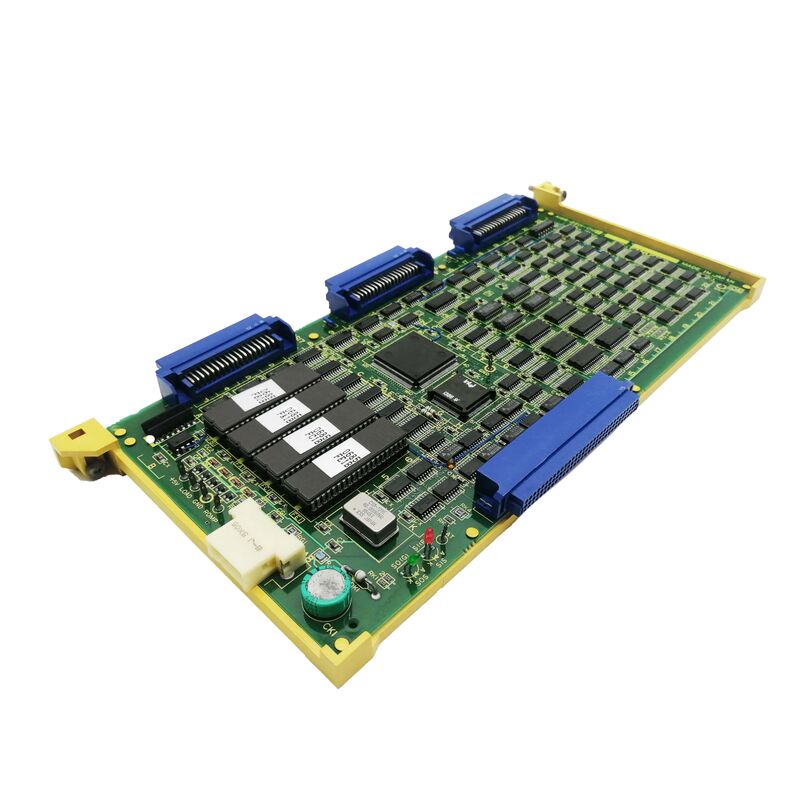

| Số mô hình | A16B-2201-0351 |
FANUC Series 15-B được thiết kế cho các công cụ máy đa trục đòi hỏi khắt khe nhấtvà các hệ thống sản xuất linh hoạt với số lượng trục đạt 8Quản lý nhiều trục này đồng thời đánh thuế ngân sách thời gian thực của CPU chính.
Dòng 15-B giải quyết vấn đề này thông qua kiến trúc CPU phụ: CPU chính xử lý các chức năng CNC chính (sự can thiệp chương trình, giao diện người dùng, giao tiếp),trong khi một bảng CPU phụ chuyên dụng xử lý các chức năng điều khiển trục mở rộng và đồng bộ. A16B-2201-0351 là bảng CPU phụ này ′′ chỉ định "Max Sub-B" cho thấy nó mang khả năng tối đa có sẵn trong tùy chọn CPU phụ cho Series 15-B.
| Parameter | Giá trị |
|---|---|
| Định danh | Max Sub-B |
| Hệ thống CNC | FANUC Series 15-B |
| Chức năng | Điều khiển đa trục, đồng bộ, kiểm tra lỗi |
| Loại | Bảng CPU phụ |
| Dòng | A16B-2201 |
Trong gia đình bảng vi xử lý nhỏ dòng 15-B, một số biến thể cung cấp các mức độ khả năng khác nhau:
Danh hiệu "Max" cho A16B-2201-0351 chỉ ra nó mang bộ tính năng tối đa trong lớp Sub-B thích hợp cho các cấu hình Series 15-B đòi hỏi khắt khe nhất.
lỗi CPU trung tâm gia công lớn:Một trung tâm gia công đa trục Series 15-B với 12 trục được điều khiển phát triển một báo động liên quan đến bảng CPU phụ. Trục 5?? 12 không có sẵn. A16B-2201-0351 được xác định là bảng thất bại.Thay thế khôi phục lại hoạt động đa trục đầy đủ.
Phá lỗi điều khiển trục đồng bộ:Một máy kiểu gantry với trục gantry đồng bộ phát triển một báo động điều khiển đồng bộ. Các chức năng đồng bộ được cung cấp bởi A16B-2201-0351 bị gián đoạn.Bảng thay thế khôi phục chuyển động phối hợp của cặp trục đồng bộ.
Q1: Sự khác biệt giữa A16B-2201-0351 (Max Sub-B) và A16B-2201-0331 là gì?
Cả hai bảng đều cung cấp chức năng điều khiển đa trục, điều khiển đồng bộ và kiểm tra trục trặc cho Series 15-B.A16B-2201-0351 được chỉ định là "Max Sub-B" cho thấy khả năng cao hơn hoặc tài nguyên xử lý bổ sung so với A16B-2201-0331Xác nhận từ tài liệu phần cứng FANUC Series 15-B biến thể CPU con nào được yêu cầu cho cấu hình trục hệ thống cụ thể.
Câu 2: Thay A16B-2201-0351 có yêu cầu thiết lập lại các thông số trục không?
Các tham số đa trục và trục đồng bộ được lưu trữ trong bộ nhớ tham số chính của máy CNC, chứ không phải trong bảng CPU phụ.Sau khi lắp đặt phụ tùng thay thế, CNC tái thiết lập liên lạc với bảng CPU phụ và áp dụng cấu hình trục hiện có. Kiểm tra tất cả các chức năng trục bao gồm cả hành vi cặp đồng bộ sau khi thay thế.
Q3: Các báo động CNC nào cho thấy A16B-2201-0351 đã thất bại chứ không phải là lỗi ổ trục?
Các lỗi trên bo mạch CPU phụ thường tạo ra các báo động ảnh hưởng đến nhiều trục đồng thời, đặc biệt là các trục vượt ra ngoài công suất gốc của CPU chính.Nếu trục 1 ¢ 4 hoạt động bình thường nhưng trục 5 + tất cả báo động cùng nhauCác báo động trục đơn (một trục ra khỏi một bộ) thường chỉ đến ổ servo hoặc động cơ cho trục cụ thể đó hơn là CPU phụ.
Q4: A16B-2201-0351 có tương thích với hệ thống CNC Series 15-A hoặc Series 15-C không?
A16B-2201-0351 được xác nhận cho Series 15-B. Series 15-A sử dụng phần cứng bảng CPU phụ khác nhau (chẳng hạn như A16B-2200-0081 cho các chức năng trục bổ sung).Dòng 15-C (nếu có) có thế hệ phần cứng riêngLuôn luôn chỉ định chính xác dòng 15 mô hình (15-A, 15-B, 15-C) khi mua bảng này.
Q5: Cần sao lưu dữ liệu nào trước khi thay thế A16B-2201-0351?
Như với bất kỳ bảo trì bảng đơn vị chính CNC, thực hiện một bản sao lưu đầy đủ trước khi thay thế tất cả các tham số CNC (bao gồm cả tham số trục cụ thể và đồng bộ trục), tất cả các chương trình bộ phận, dữ liệu công cụ,Dữ liệu bù công việc, và chương trình thang PMC. Bản thân bảng CPU phụ không lưu trữ dữ liệu chương trình, nhưng sao lưu đảm bảo phục hồi nếu có bất kỳ vấn đề nào khác xảy ra trong quá trình thay thế bảng.
