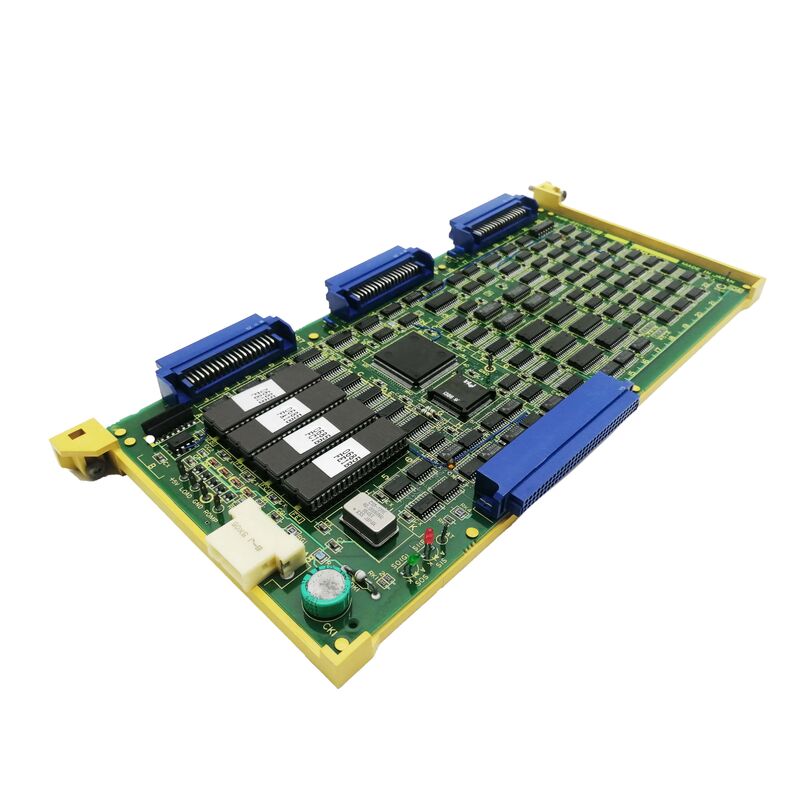

A16B-2201-0851 Bo mạch PLC Fanuc đã qua sử dụng 200w Bộ khuếch đại PCB

A16B-2201-0851∙ FANUC PMC-NB Bảng mạch in F15M / F15T / F15B CNC máy điều khiển PCB

PMC làm gì trong hệ thống CNC FANUC

Máy công cụ CNC có hai lớp điều khiển riêng biệt làm việc đồng thời:

CácCNCxử lý tất cả các chuyển động trục, tốc độ trục, can thiệp và thực hiện chương trình mã G ✓ các chức năng gia công chính xác.

CácPMC(Chế độ điều khiển máy có thể lập trình) xử lý mọi thứ khác: chất làm mát on / off, điều khiển máy vận chuyển chip, khóa cửa, trình tự thay đổi công cụ, logic kẹp thủy lực, chuyển pallet,Đèn màn hình điều khiển và nút bấm. PMC chạy các chương trình logic thang - về cơ bản là một PLC được nhúng trong FANUC CNC - và nó thực hiện độc lập với chương trình chuyển động của CNC.

A16B-2201-0851 là bảng điều khiển loạt PMC-NB thực hiện logic trình tự máy này trong các hệ thống CNC FANUC 15M (trung tâm gia công), 15T (trung tâm quay) và 15B.

Thông tin chính về sản phẩm

Dòng FANUC 15 ️ Máy gia công, xoay và các biến thể loại B

Máy A16B-2201-0851 phục vụ ba biến thể CNC trong loạt FANUC 15:

F15M (Trung tâm máy):15M CNC điều khiển trung tâm gia công dọc, trung tâm gia công ngang, và hiệu suất cao máy xay đa trục.Kẹp trục, quản lý chất làm mát, và logic bảng điều khiển.

F15T (Trung tâm quay):Các chức năng của PMC-NB bao gồm điều khiển tay quay và yên tĩnh, giao diện cấp thức thanh, trình tự bắt các bộ phận và logic kẹp chuck / collet.

F15B:Một biến thể của nền tảng loạt 15, cũng được hỗ trợ bởi cùng một bảng A16B-2201-0851 PMC-NB.

Các kịch bản ứng dụng

Chẩn đoán lỗi thay đổi công cụ:Một trung tâm gia công với FANUC 15M CNC phát triển một báo động thay đổi công cụ ngẫu nhiên.bảng PMC-NB được xác định là nguồn lỗi. Thay thế A16B-2201-0851 khôi phục thực hiện thay đổi công cụ đáng tin cậy.

Sửa chữa và phục hồi CNC:Một hệ thống CNC FANUC 15T đang được khôi phục sau một sự cố hỏng điện. Nhiều bảng được kiểm tra. Bảng PMC-NB được thử nghiệm là thất bại và được thay thế bằng A16B-2201-0851.Sau khi chương trình PMC nạp lại và xác minh trình tự máy, máy quay quay trở lại sản xuất.

Sản phẩm dự phòng:Một cơ sở sản xuất vận hành một số máy CNC FANUC 15 duy trì một A16B-2201-0851 như một phụ tùng quan trọng, cho phép phản ứng nhanh chóng với một lỗi bảng PMC mà không cần thời gian ngừng hoạt động máy kéo dài.

Câu hỏi thường gặp

Q1: Điều gì sẽ xảy ra với chương trình PMC khi A16B-2201-0851 được thay thế?

Chương trình thang PMC được lưu trữ trong bộ nhớ không dễ bay hơi trong hệ thống CNC. Trong hầu hết các cấu hình 15 loạt, chương trình được giữ lại trong bộ nhớ của CNC độc lập với chính bảng PMC.Sau khi thay A16B-2201-0851, chương trình PMC thường được tải lại từ băng dự phòng, chuyển RS-232 hoặc thiết bị I / O. Luôn luôn xác nhận rằng một bản sao lưu chương trình PMC hợp lệ tồn tại trước khi thay thế bảng,và xác minh hoạt động của chương trình PMC thông qua một thử nghiệm trình tự máy đầy đủ sau khi lắp đặt.

Q2: Ý nghĩa của chỉ định "W/O CAP" cho A16B-2201-0851 là gì?

"W / O CAP" có nghĩa là tấm pin được cung cấp mà không có tụ pin dự phòng. Một số biến thể bảng PMC-NB bao gồm một tụ tích hợp để giữ lại nội dung bộ nhớ SRAM trong thời gian gián đoạn điện ngắn.Phiên bản W / O CAP dựa trên bộ nhớ dự phòng pin của hệ thống hoặc sự sắp xếp bộ nhớ thay thế để giữ lại chương trình trong thời gian tắt điện. Khi thay thế một bảng hiện có, phù hợp với cấu hình ban đầu của bảng W / O CAP hoặc với tụ để duy trì thiết kế lưu trữ bộ nhớ của hệ thống.

Q3: A16B-2201-0851 có thể được sử dụng trên tất cả các mô hình FANUC 15 series không?

A16B-2201-0851 được xác nhận cho FANUC 15M, 15T và 15B. Các biến thể khác của loạt 15 như 15MA hoặc 15TA có thể sử dụng cùng một hoặc một bảng PMC khác,tùy thuộc vào cấu hình CNC cụ thể và phiên bản phần mềmTrước khi lắp A16B-2201-0851 vào một hệ thống, xác nhận mô hình CNC mục tiêu là 15M, 15T hoặc 15B, và xác minh rằng sửa đổi bảng phù hợp với phiên bản phần cứng PMC-NB dự kiến của CNC được cài đặt.

Q4: Các bảng PMC-NB có thể được sửa chữa, hoặc thay thế luôn luôn là cần thiết?

Sửa chữa PCB cấp thành phần là khả thi về mặt kỹ thuật cho A16B-2201-0851. Các công ty dịch vụ FANUC CNC cung cấp sửa chữa cấp bảng bằng cách sử dụng các loại thành phần gốc hoặc tương đương.Sửa chữa là một lựa chọn khả thi khi một bảng thay thế trực tiếp được xác nhận không có sẵnĐối với các máy quan trọng trong sản xuất, sửa chữa bảng từ một chuyên gia sửa chữa FANUC có trình độ là một lựa chọn thay thế chấp nhận được.miễn là tấm sửa chữa được thử nghiệm chức năng trước khi lắp đặt lại.

Q5: Nơi nào trong tủ CNC là A16B-2201-0851 nằm?

Trong các tủ CNC FANUC 15 series, bảng PMC-NB lắp đặt trong đơn vị điều khiển chính tập hợp gắn trên kệ chứa bảng CPU, thẻ điều khiển trục và các bảng CNC khác.Vị trí bảng trong kệ phụ thuộc vào cấu hình tủ 15 loạt cụ thể và tổng bộ sưu tập bảng của hệ thốngXem Hướng dẫn phần cứng FANUC 15M/15T/15B cho bản đồ phân bổ khe cụ thể của hệ thống được cài đặt trước khi tháo hoặc thay thế A16B-2201-0851.
