FANUC A16B-2202-0152 | Bo mạch dây nối bộ khuếch đại servo SVUC2-4/12 — Dành cho A06B-6090-H223, Bộ khuếch đại servo hai trục dòng Alpha SVUC, Bo mạch mạch công suất A16B-2202, Xuất xứ Nhật Bản

Thông số kỹ thuật chính

Tổng quan

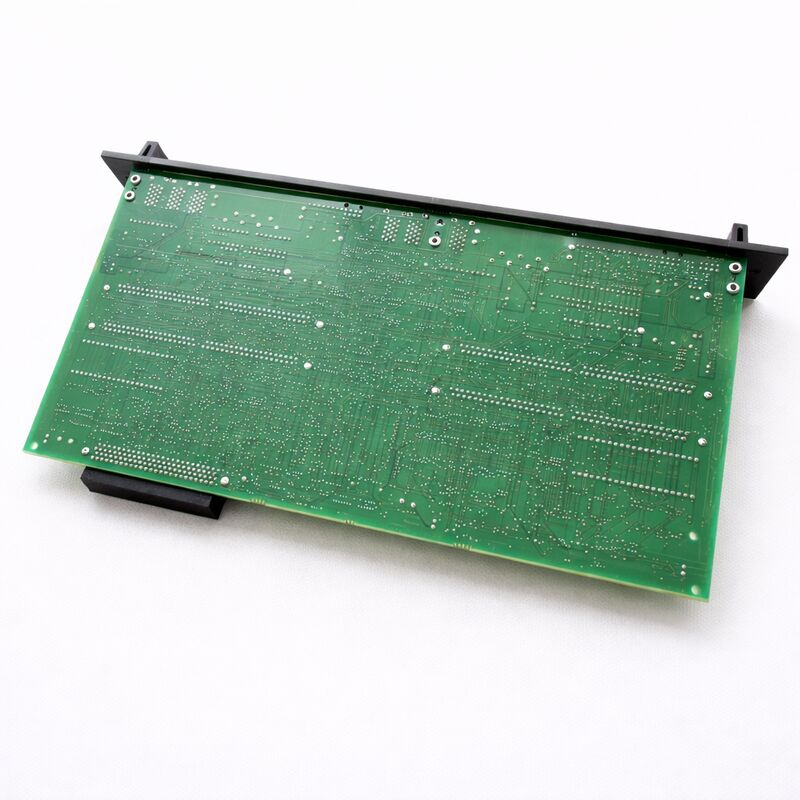

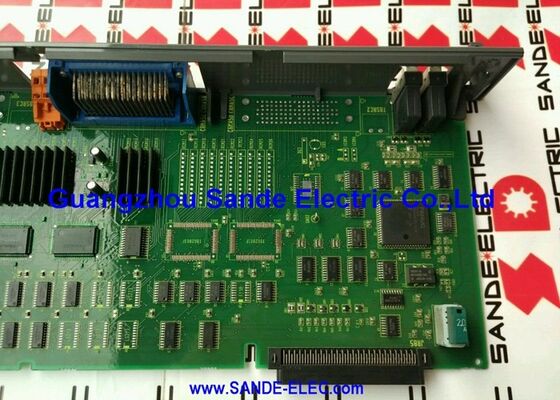

Bo mạch dây nối FANUC A16B-2202-0152 là bo mạch dây nối cho SVUC2-4/12 — một trong những biến thể hai trục trong dòng bộ khuếch đại servo Alpha SVUC của FANUC. Thế hệ SVUC giữ một vị trí quan trọng trong lịch sử bộ khuếch đại servo của FANUC. Đây là biến thể dòng Alpha sử dụng giao diện Loại C — một bus nối tiếp kỹ thuật số có trước FSSB (Fibre-optic Serial Servo Bus) được giới thiệu trong các thế hệ Alpha và Alpha i sau này.

Đối với các máy sử dụng nó, SVUC là một bước tiến đáng kể so với các bộ khuếch đại servo tương tự mà nó thay thế, mang lại khả năng điều khiển servo kỹ thuật số với sự phối hợp trục được cải thiện và vòng lặp vị trí khép kín hơn.

Chỉ định SVUC2 có nghĩa là hai trục — mô-đun bộ khuếch đại này điều khiển hai trục servo từ một mô-đun duy nhất.

Hậu tố 4/12 chỉ định định mức dòng đỉnh cho mỗi trục: 4A cho trục L và 12A cho trục M. Sự kết hợp không đối xứng này là có chủ đích.

Một mô-đun duy nhất với các định mức dòng khác nhau cho mỗi trục cho phép nhà sản xuất máy khớp công suất đầu ra của bộ khuếch đại với yêu cầu thực tế của mỗi trục mà nó điều khiển — một trục nhỏ hơn (có thể là trục C hoặc trục đuôi) kết hợp với một trục cấp liệu lớn hơn (X, Z hoặc Y) trong cùng một mô-đun.

Bo mạch dây nối xử lý tất cả các vật lý dòng điện cao bên trong SVUC2-4/12. Nó kết nối với bus DC từ bộ nguồn SVUC, chuyển đổi các transistor IGBT điều khiển dòng điện động cơ, cảm nhận dòng điện động cơ thực tế và định tuyến điện áp pha động cơ đến hai bộ đầu cuối đầu ra.

Bo mạch điều khiển đi kèm (A20B-2002-0032) xử lý thông tin kỹ thuật số — nhận lệnh giao diện Loại C từ CNC, chạy thuật toán servo và gửi lệnh điều khiển cổng đến bo mạch dây nối này.

Chức năng của Bo mạch dây nối SVUC trong Mô-đun Bộ khuếch đại

Bên trong mô-đun A06B-6090-H223 SVUC2-4/12, bo mạch dây nối A16B-2202-0152 xử lý các chức năng liên quan đến dòng điện lớn và kết nối vật lý giữa điện tử điều khiển và động cơ servo:

Đầu vào bus DC. Phần nguồn của bộ SVUC cung cấp điện áp bus DC đã được chỉnh lưu cho mỗi mô-đun servo SVUC.

Bo mạch dây nối kết thúc kết nối bus này và phân phối điện áp bus DC đến các cầu transistor IGBT cho cả hai trục.

Chuyển mạch IGBT kép. Hai cầu IGBT độc lập — một cho trục L (4A) và một cho trục M (12A) — chuyển đổi dòng điện động cơ theo lệnh từ đầu ra điều khiển cổng của bo mạch điều khiển. Các khối IGBT cho mỗi trục được định cỡ theo định mức dòng tương ứng của chúng.

Cầu trục L xử lý dòng điện nhẹ hơn cầu trục M, nhưng cả hai đều phải chuyển mạch đáng tin cậy trên toàn bộ phạm vi dòng điện hoạt động.

Cảm biến dòng điện. Các phần tử cảm biến dòng điện trên bo mạch dây nối đo dòng điện pha động cơ thực tế cho mỗi trục. Các phép đo này phản hồi lại thuật toán servo của bo mạch điều khiển, đóng vòng lặp dòng điện để duy trì mô-men xoắn được lệnh.

Cảm biến dòng điện chính xác là nền tảng cho hiệu suất servo — bất kỳ sự suy giảm nào về độ chính xác của cảm biến đều ảnh hưởng trực tiếp đến chất lượng điều khiển vị trí và vận tốc.

Đầu cuối đầu ra động cơ kép. Bo mạch dây nối cung cấp hai bộ kết nối đầu ra pha động cơ — một cho động cơ trục L và một cho động cơ trục M.

Mỗi bộ mang dòng điện định mức đầy đủ cho trục của nó, yêu cầu kích thước đầu cuối và cách điện phù hợp.

SVUC so với các thế hệ Bộ khuếch đại Alpha sau này

Hiểu vị trí của SVUC trong lịch sử bộ khuếch đại của FANUC giúp đặt kỳ vọng về việc cung cấp phụ tùng thay thế và bảo trì.

Thế hệ SVUC (dòng Alpha, giao diện Loại C) được triển khai với các hệ thống CNC FANUC từ cuối những năm 1980 đến giữa những năm 1990.

Các máy từ thời kỳ này vẫn có thể hoạt động trong sản xuất — thường trên các dây chuyền sản xuất cũ nơi các bộ phận chúng sản xuất không thay đổi, và đường chạy dao của máy là một tài sản sản xuất đã được xác nhận khiến việc thay thế máy trở nên không hấp dẫn về mặt kinh tế.

Sau thế hệ SVUC, FANUC đã giới thiệu SVU (dòng Alpha, giao diện Loại A/B) và sau đó là SVM (dòng Alpha i, giao diện FSSB).

Các thế hệ mới hơn này không thể thay thế cho SVUC — giao diện Loại C sử dụng giao thức truyền thông và đầu nối vật lý khác với giao diện Loại A/B, và cả hai đều không tương thích với FSSB.

Một máy được đấu dây cho SVUC không thể sử dụng bộ khuếch đại SVU hoặc SVM mà không thay thế bo mạch chủ CNC và tất cả cáp servo.

Điều này có nghĩa là bo mạch dây nối A16B-2202-0152 — và bộ khuếch đại SVUC2-4/12 mà nó thuộc về — có một thị trường phụ tùng thay thế ổn định.

Các máy sử dụng nó không thể sử dụng bộ khuếch đại mới hơn mà không đại tu lớn, vì vậy hệ sinh thái phụ tùng thay thế SVUC vẫn tiếp tục.

Câu hỏi thường gặp

Q1: Bộ khuếch đại SVUC2-4/12 hiển thị cảnh báo servo trên trục M nhưng trục L vẫn hoạt động bình thường. Điều này có cho thấy bo mạch dây nối A16B-2202-0152 bị lỗi không?

Cảnh báo một trục với trục còn lại hoạt động bình thường thu hẹp lỗi vào chuỗi phần cứng của trục M.

Bo mạch dây nối xử lý cả hai trục, nhưng cầu IGBT và mạch cảm biến dòng điện của mỗi trục là độc lập.

Nếu cảnh báo là lỗi IPM (quá dòng hoặc quá nhiệt), cầu IGBT trục M trên bo mạch dây nối có thể đã bị lỗi. Nếu cảnh báo là lỗi vị trí hoặc vận tốc, lỗi có khả năng nằm ở động cơ trục M, bộ mã hóa hoặc cáp.

Xác nhận mã cảnh báo với hướng dẫn bảo trì dòng FANUC Alpha trước khi kết luận bo mạch dây nối bị lỗi.

Q2: Có thể sửa chữa A16B-2202-0152 ở cấp độ linh kiện thay vì thay thế toàn bộ bo mạch không?

Việc sửa chữa ở cấp độ linh kiện có thể thực hiện được đối với các chuyên gia có trình độ. Các chế độ lỗi phổ biến nhất của bo mạch dây nối liên quan đến các mô-đun IGBT (đối với lỗi quá dòng) và các tụ điện điện phân (đối với lão hóa nhiệt).

Cả hai đều có thể thay thế ở cấp độ linh kiện nếu có sẵn các linh kiện thay thế phù hợp.

Các điện trở cảm biến dòng điện cũng có thể bị lỗi và có thể thay thế.

Đối với các cơ sở có quyền truy cập vào các kỹ thuật viên sửa chữa được FANUC chứng nhận và thiết bị kiểm tra phù hợp, việc sửa chữa ở cấp độ linh kiện thường kinh tế hơn việc thay thế toàn bộ bo mạch đối với thế hệ SVUC, nơi các bo mạch thay thế hoàn chỉnh từ thị trường thứ cấp có thể khan hiếm.

Q3: Bộ SVUC2-4/12 đã được thay thế dưới dạng một đơn vị hoàn chỉnh, nhưng bo mạch dây nối cũ trông không bị hư hại. Nó có thể được chuyển sang một bộ vỏ mới không?

Có, miễn là kiến trúc của bộ vỏ thay thế khớp với bộ vỏ gốc.

Bo mạch dây nối (A16B-2202-0152) và bo mạch điều khiển (A20B-2002-0032) là các thành phần chức năng của SVUC2-4/12 — vỏ cơ khí và đầu nối bus cung cấp cấu trúc.

Nếu có sẵn bộ vỏ mới với kiến trúc cơ khí phù hợp, các bo mạch chức năng có thể được chuyển giao.

Đảm bảo cấp độ sửa đổi của bo mạch điều khiển là /03B trở lên, như được chỉ định trong tài liệu phụ tùng của FANUC cho cấu hình bộ khuếch đại này.

Q4: Giao diện Loại C trên SVUC là gì và nó khác với FSSB được sử dụng trong các bộ khuếch đại FANUC mới hơn như thế nào?

Giao diện Loại C là một bus truyền thông nối tiếp kỹ thuật số được sử dụng giữa bộ điều khiển CNC FANUC và thế hệ bộ khuếch đại servo SVUC.

Nó sử dụng một đầu nối cáp đa lõi (thường là đầu nối CX5 hoặc tương tự Loại C ở phía CNC và đầu nối tương ứng ở bộ khuếch đại).

FSSB (Fibre-optic Serial Servo Bus) thay thế cáp đồng bằng liên kết cáp quang, cung cấp băng thông cao hơn, cách ly điện và khả năng chống nhiễu điện từ.

Hai giao diện không tương thích cả về phần cứng (đầu nối và cáp khác nhau) và phần mềm (giao thức truyền thông khác nhau).

Một máy có bộ khuếch đại SVUC sử dụng các cổng giao diện Loại C của CNC; các cổng này không giống với cổng quang FSSB.

Q5: Điện áp bus DC nên được quản lý như thế nào khi thay thế bo mạch dây nối A16B-2202-0152?

Bo mạch dây nối tiếp xúc trực tiếp với bus DC bên trong SVUC2-4/12. Trước khi mở bộ khuếch đại, bus DC phải được xả hoàn toàn.

Sau khi tắt nguồn bộ nguồn SVUC, đợi tối thiểu năm phút trước khi mở vỏ bộ khuếch đại.

Sử dụng vôn kế để xác nhận điện áp bus DC đã giảm xuống dưới 30V trước khi chạm vào bất kỳ linh kiện nào trên bo mạch dây nối.

Các tụ điện bus DC trong bộ nguồn lưu trữ năng lượng có thể gây thương tích điện nghiêm trọng — không bao giờ giả định việc xả đã hoàn tất chỉ dựa trên thời gian; luôn xác minh bằng thiết bị đo.

Biện pháp phòng ngừa này áp dụng ngay cả khi nguồn điện chính đã được ngắt.
