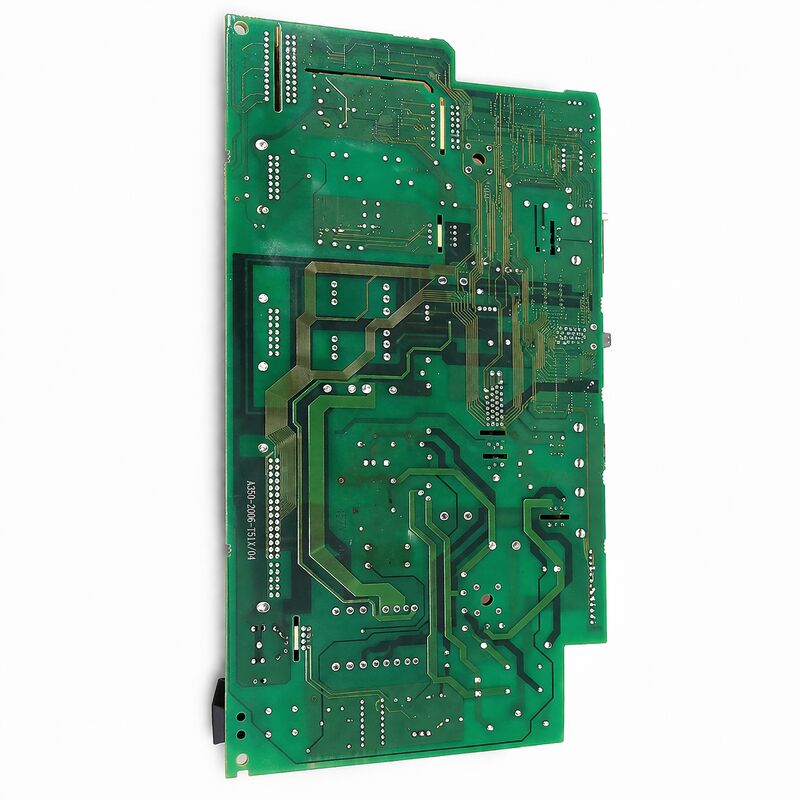

FANUC A16B-2202-0420 | Bo mạch dây nguồn Servo dòng Alpha — Dành cho PSM-5.5 và PSM-11 (Phiên bản đầu) dòng A06B-6077, 200VAC, Phụ tùng Drive thế hệ Alpha, Xuất xứ Nhật Bản

Tổng quan

Bo mạch dây nguồn FANUC A16B-2202-0420 là bo mạch dây nguồn cho các mô-đun PSM dòng Alpha có công suất nhỏ hơn của FANUC — PSM-5.5 (5.5kW) và PSM-11 (11kW) trong dòng A06B-6077.

Các mô-đun này được thiết kế cho các máy công cụ CNC nhỏ gọn, nơi tổng nhu cầu công suất của hệ thống truyền động là khiêm tốn: máy tiện CNC nhỏ với hai trục servo và động cơ trục chính tương đối nhỏ, trung tâm gia công nhỏ gọn với ba trục và động cơ trục chính tầm trung, hoặc các máy chuyên dụng khác có tổng công suất động cơ nằm trong khoảng 5.5–11kW liên tục.

PSM-5.5 và PSM-11 lấp đầy phần dưới của dòng nguồn FANUC dòng Alpha.

Trong ngữ cảnh hệ thống truyền động, định mức kilowatt của PSM đại diện cho công suất liên tục mà nó có thể cung cấp cho tất cả các bộ khuếch đại servo và trục chính được kết nối đồng thời.

Một PSM-5.5 cấp nguồn cho máy tiện 2 trục với động cơ trục chính 3.7kW có khoảng 1.8kW có sẵn cho cả hai trục servo kết hợp — thường là đủ cho các động cơ servo nhỏ hơn trên máy tiện nhỏ gọn.

Một PSM-11 bao gồm ba trục cộng với trục chính 7.5kW là một cấu hình chặt chẽ hơn nhưng vẫn thực tế cho các máy có định mức động cơ servo khiêm tốn.

Bo mạch dây A16B-2202-0420, giống như đối tác A16B-2202-0421 của nó, là một thành phần thuộc miền công suất — xử lý đầu vào nguồn điện xoay chiều ba pha 200VAC và chuyển đổi nó thành bus DC mà các bộ khuếch đại servo và trục chính được kết nối rút ra.

Kiến trúc của nó tuân theo các nguyên tắc tương tự: cầu chỉnh lưu, mạch sạc trước, bộ biến tần tái sinh (hoặc phanh điện trở trong các biến thể PSMR) và phân phối bus DC.

Tham chiếu chéo từ A16B-2202-0420 sang A16B-2202-0421 tại ranh giới phiên bản 04C/05D phản ánh sự tinh chỉnh phần cứng liên tục của FANUC đối với dòng PSM Alpha.

Phiên bản -0420 là bo mạch cũ hơn, phiên bản đầu; phiên bản -0421 đại diện cho thiết kế cập nhật được sử dụng trong các mô-đun phiên bản sau và công suất cao hơn.

Thông số kỹ thuật chính

Các ổ đĩa PSM Alpha nhỏ gọn trong thực tế — Ngữ cảnh bảo trì

PSM-5.5 và PSM-11 được trang bị cho các máy công cụ nhỏ gọn, là những lựa chọn phổ biến cho các xưởng nhỏ và xưởng gia công trong những năm 1990 và đầu những năm 2000.

Một lượng lớn các máy này tiếp tục hoạt động cho đến ngày nay — máy tiện CNC nhỏ sản xuất các bộ phận tiện, trung tâm gia công đứng nhỏ gọn được sử dụng để sản xuất mẫu và sản xuất số lượng nhỏ, và các máy chuyên dụng như thiết bị mài CNC và hệ thống khắc.

Đối với các máy này, kinh tế bảo trì khác với các trung tâm sản xuất lớn, giá trị cao.

Giá trị còn lại của máy công cụ có thể khiêm tốn, nhưng vai trò cụ thể của nó trong quy trình sản xuất có nghĩa là thời gian ngừng hoạt động vẫn gây gián đoạn.

Bo mạch dây A16B-2202-0420 — hoặc phổ biến hơn là toàn bộ mô-đun PSM — là thành phần có lỗi sẽ dừng máy hoàn toàn, làm cho việc sẵn có nhanh chóng một bộ phận thay thế đã được kiểm tra trở thành ưu tiên.

Các PSM A06B-6077-H106 và H111 có kích thước vật lý nhỏ hơn các mô-đun A06B-6087 có công suất cao hơn, và cấu trúc bên trong của chúng tương ứng nhỏ gọn hơn.

Sự nhỏ gọn này có nghĩa là việc thay thế linh kiện bên trong mô-đun — đặc biệt là các tụ điện điện phân bus DC — đòi hỏi sự cẩn thận hơn so với các mô-đun lớn hơn, nhưng không khó hơn về bản chất đối với kỹ thuật viên truyền động có kinh nghiệm.

Các chế độ lỗi phổ biến cho các mô-đun PSM Alpha công suất thấp

Tụ điện bus DC bị lão hóa: Các tụ điện điện phân trong phần làm mịn bus DC bị lão hóa theo thời gian, nhiệt độ và giờ hoạt động. Sau 10–15 năm sử dụng, điện dung của chúng giảm và ESR (điện trở nối tiếp tương đương) của chúng tăng lên.

Hiệu ứng là tăng gợn sóng bus DC — điện áp bus dao động nhiều hơn quanh giá trị danh định của nó vì các tụ điện không còn có thể hấp thụ các quá độ dòng điện một cách hiệu quả. Các triệu chứng bao gồm: báo động không giải thích được thỉnh thoảng trong quá trình thay đổi trục, các mã lỗi PSM xuất hiện không liên tục (đặc biệt trong các thời điểm yêu cầu cao như gia tốc trục đồng thời) và giảm khả năng mô-men xoắn đỉnh.

Lỗi linh kiện mạch sạc trước: Điện trở sạc trước giới hạn dòng điện đột biến khi bật nguồn. Nếu điện trở này bị suy giảm (tăng điện trở) hoặc bị hỏng hở, bus DC sẽ không sạc hoặc sạc chậm.

Nếu công tắc tơ bypass hoặc mạch điều khiển của nó bị lỗi, bus sẽ sạc qua điện trở vĩnh viễn — điều này có thể hoạt động ở tải nhẹ nhưng sẽ lỗi khi có yêu cầu. Điều này tạo ra tình trạng "PSM sẵn sàng, nhưng điện áp bus thấp" mà CNC phát hiện là lỗi bộ khuếch đại servo.

Suy giảm linh kiện chỉnh lưu: Các diode chỉnh lưu hoặc thyristor chuyển đổi AC sang DC có thể bị suy giảm theo thời gian, đặc biệt nếu nguồn điện của máy gặp phải các quá độ điện áp.

Các bộ chỉnh lưu bị suy giảm tạo ra điện áp bus DC thấp hơn bình thường hoặc tăng hàm lượng hài AC trên bus.

A16B-2202-0420 so với A16B-2202-0421 — Chọn đúng bo mạch

Sự khác biệt chính giữa hai bo mạch dây này là mô-đun PSM mà chúng thuộc về, được xác định bởi cấp độ phiên bản của mô-đun PSM:

Nếu mô-đun PSM là A06B-6077-H106 (PSM-5.5) hoặc A06B-6077-H111 (PSM-11) — bất kỳ phiên bản nào — bo mạch dây áp dụng là A16B-2202-0420.

Nếu mô-đun PSM là A06B-6087-H115 (PSM-15) hoặc lớn hơn — Phiên bản 05D trở lên — bo mạch dây áp dụng là A16B-2202-0421.

Nếu mô-đun PSM là A06B-6087-H115 (PSM-15) Phiên bản A (một biến thể cũ hơn) — bo mạch dây áp dụng cũng là A16B-2202-0421, nhưng với cấu hình bo mạch điều khiển phiên bản cũ hơn.

Khi lịch sử phiên bản đầy đủ của mô-đun PSM không chắc chắn, cách an toàn nhất là thay thế toàn bộ mô-đun PSM (vỏ, bo mạch dây và bo mạch điều khiển cùng nhau) như một đơn vị được ghép nối và kiểm tra từ nhà cung cấp chuyên dụng, thay vì chỉ thay thế bo mạch dây riêng lẻ.

Câu hỏi thường gặp

Q1: Mô-đun PSM-5.5 hiển thị đèn LED báo lỗi "1" khi bật nguồn. Điều này có cho biết bo mạch dây đã bị lỗi không?

Đèn LED "1" trong chẩn đoán PSM dòng FANUC Alpha thường cho biết lỗi nguồn điều khiển — nguồn điện điều khiển 24V cấp vào PSM chưa được thiết lập.

Điều này chỉ ra nguồn 24V bên ngoài hoặc dây của nó thay vì bo mạch dây nguồn A16B-2202-0420. Bo mạch dây xử lý mạch chính (chuyển đổi AC sang DC), không phải đầu vào nguồn điều khiển.

Kiểm tra nguồn điện 24VDC vào đầu nối nguồn điều khiển của PSM trước khi kiểm tra bo mạch dây.

Q2: Có thể thay thế A16B-2202-0420 bằng A16B-2202-0421 trong PSM-5.5 hoặc PSM-11 không?

Đây là các bo mạch khác nhau được thiết kế cho các mô-đun PSM khác nhau. Mặc dù chúng có kiến trúc chức năng chung, nhưng định mức linh kiện, kích thước vật lý và bố trí đầu nối của chúng được khớp với vỏ PSM tương ứng của chúng.

Việc lắp bo mạch -0421 vào vỏ PSM-5.5 hoặc PSM-11 A06B-6077 không được hỗ trợ — bố cục đầu nối và cấu hình mạch khác nhau. Thay thế tương đương: -0420 cho -0420 trong dòng A06B-6077.

Q3: Máy đang chạy, sau đó PSM-11 đột ngột tắt với báo lỗi. Máy không hoạt động dưới tải nặng. Cần kiểm tra những gì?

Việc tắt đột ngột dưới tải nhẹ thường là sự kiện nhiệt — bảo vệ nhiệt của PSM đã kích hoạt vì nhiệt độ bên trong vượt quá ngưỡng. Ngay cả ở tải động cơ thấp, PSM cũng tạo ra nhiệt trong các mạch của chính nó.

Kiểm tra quạt làm mát PSM (nếu có): quạt bị kẹt hoặc suy giảm là nguyên nhân phổ biến nhất gây ra hiện tượng tắt nhiệt đột ngột trong các mô-đun PSM cũ. Cũng kiểm tra xem các đường thông gió của tủ có bị cản trở không và nhiệt độ môi trường bên trong tủ có nằm trong thông số kỹ thuật không.

Nếu quạt hoạt động và nhiệt độ bình thường, hãy đo điện áp bus DC — điện áp bus nằm ngoài thông số kỹ thuật (quá cao hoặc quá thấp) cũng có thể kích hoạt bảo vệ tắt.

Q4: A16B-2202-0420 có tương thích với PSM-15 trong dòng A06B-6087 không?

Theo tài liệu dòng Alpha của FANUC, A06B-6087-H115 PSM-15 Phiên bản B trở lên sử dụng bo mạch dây A16B-2202-0421 (Phiên bản 05D trở lên), trong khi biến thể Phiên bản A sử dụng A16B-2202-0421 với các bo mạch điều khiển phiên bản cũ hơn.

A16B-2202-0420 được liên kết với các mô-đun A06B-6077 PSM-5.5 và PSM-11. Xác nhận phiên bản mô-đun PSM cụ thể từ bảng tên của nó trước khi chọn bo mạch dây thay thế.

Q5: Sau khi đại tu mô-đun PSM với bo mạch dây thay thế, máy hiển thị "SV alarm" trên tất cả các trục servo khi khởi động. Nguyên nhân là gì?

Báo động servo trên tất cả các trục khi khởi động sau khi thay thế PSM thường cho biết bus DC chưa đạt điện áp hoạt động — các bộ khuếch đại servo chờ bus DC đạt đến mức ngưỡng trước khi chúng khởi tạo.

Điều này có thể xảy ra nếu: mạch sạc trước của bo mạch dây thay thế bị lỗi (bus không sạc), PSM chưa nhận tín hiệu MCON (điều khiển công tắc tơ từ) từ CNC (cần thiết để hoàn thành trình tự sạc trước), hoặc các cầu chì đường AC cho PSM không còn nguyên vẹn.

Đo điện áp bus DC trực tiếp tại thanh cái trong PSM hoặc tại mô-đun SVM — nếu nó thấp hơn mức hoạt động dự kiến (thường khoảng 270–300V DC cho đầu vào 200VAC), trình tự sạc trước của PSM đã không hoàn thành thành công.
