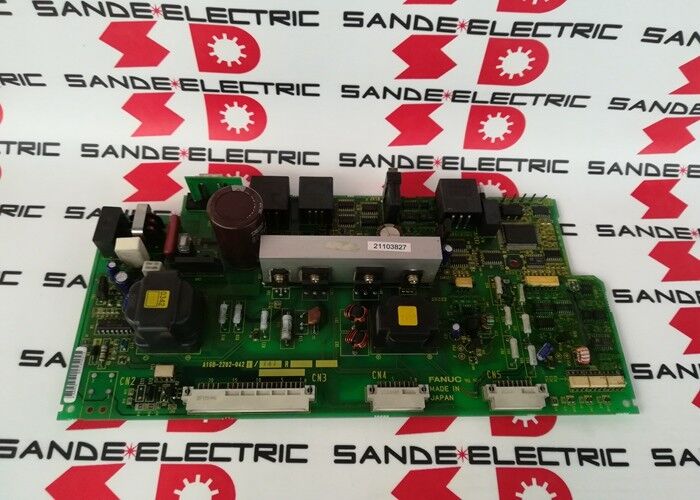

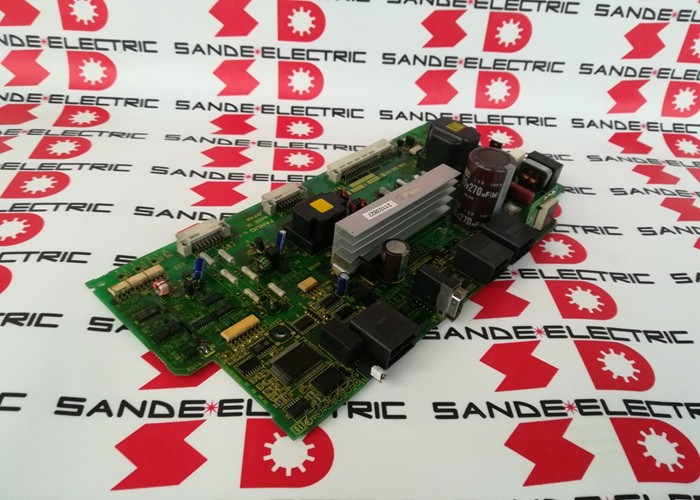

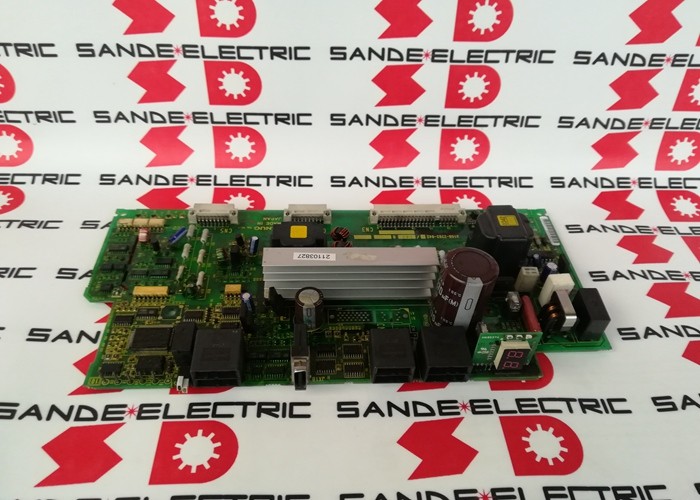

FANUC A16B-2202-0421. Alpha Series PSM Servo Power Supply Wiring Board for A06B-6087 PSM-15 Through PSM-55, 200VAC, Công nghiệp đã ngừng chạy phụ tùng, Nhật Bản

Tổng quan

CácFANUC A16B-2202-0421is the wiring board for FANUC's A06B-6087 series Alpha PSM (Power Supply Module) — the component that determines how much electrical power is available to the servo and spindle drives in a FANUC CNC machine tool's drive cabinet.

Tất cả mọi thứ khác trong hệ thống truyền động phụ thuộc vào PSM hoạt động đúng cách: các mô-đun khuếch đại servo không thể chuyển dòng động cơ mà không có điện áp xe buýt DC,và bộ khuếch đại trục không thể chạy trụcPSM thực sự là nền tảng của hệ thống truyền động, và bảng dây A16B-2202-0421 là trái tim chuyển đổi điện của PSM.

Gia đình PSM A06B-6087 bao gồm các mô-đun cung cấp điện thế hệ Alpha từ 15kW đến 55kW đầu ra liên tục (cụm từ "15" đến "55" cho thấy chỉ số kilowatt).

Phạm vi này từ PSM-15 đến PSM-55 bao gồm phần lớn các máy công cụ CNC được sản xuất trong những năm 1990 và 2000.từ máy quay 2 trục nhỏ gọn đến các trung tâm gia công 5 trục lớn với nhiều trục servo công suất cao cộng với một động cơ trục mạnh.

Bảng dây chuyền phổ biến trong phạm vi này là A16B-2202-0421, làm cho nó trở thành một trong những bảng áp dụng rộng rãi nhất trong hệ sinh thái dịch vụ ổ đĩa Alpha.

Thiết kế tái tạo năng lượng của PSM A06B-6087 là một đặc điểm kỹ thuật đáng chú ý.

Khi các động cơ phụ trợ chậm lại, dừng một bàn nặng hoặc trục di chuyển nhanh, năng lượng động được lưu trữ trong khối lượng di chuyển đó phải đi đâu đó.

Trong một nguồn cung cấp điện loại kháng cự, năng lượng này được đốt cháy dưới dạng nhiệt trong một kháng cự phanh.các bộ khuếch đại servo trả lại năng lượng này thông qua bus DC trở lại PSM, điều này đảo ngược nó và đưa nó trở lại nguồn cung cấp AC.

Kết quả là một hệ thống truyền động tiết kiệm năng lượng hơn và loại bỏ tải trọng nhiệt từ các kháng cự phanh quan trọng trong tủ có hệ thống làm mát hạn chế.

Các thông số kỹ thuật chính

Kiến trúc PSM ️ Bảng dây A16B-2202-0421 chứa những gì

Bên trong các mô-đun A06B-6087-H115 (PSM-15) đến H155 (PSM-55), bảng dây A16B-2202-0421 xử lý chuyển đổi năng lượng vật lý.

Cây cầu thẳng ba pha:Chuyển đổi đầu vào mạng lưới ba pha 200-240VAC thành DC nguyên.

Các diode hoặc thyristor thẳng ở giai đoạn này phải chịu được điện áp toàn bộ đường đến đường và nhu cầu dòng động cơ đỉnh của toàn bộ hệ thống truyền động được kết nối.

Vòng điện sạc trước:Khi PSM hoạt động, các tụ điện bus DC trong hệ thống ổ đĩa ban đầu không bị sạc.

Sạc trực tiếp sẽ tạo ra dòng điện rất cao. mạch sạc trước một sự sắp xếp kháng cự và tiếp xúc bỏ qua trên bảng dây điện giới hạn dòng điện sạc trong quá trình bật điện,sau đó bỏ qua các kháng cự một khi các tụ điện được sạc điện áp hoạt động.

Máy tiếp xúc từ (MCC) sau đó đóng để kết nối nguồn cung cấp điện đầy đủ và PSM hoạt động bình thường.

Giai đoạn biến tần tái tạo:Các mạch tái tạo năng lượng lấy dòng tái tạo từ bus DC (được tạo ra bởi các trục servo chậm lại) và chuyển đổi nó trở lại AC để trở lại lưới điện.Điều này liên quan đến một giai đoạn biến tần được điều khiển mà phải được đồng bộ hóa với tần số và giai đoạn cung cấp nguồn.

Phân phối bus DC:Điện áp xe buýt DC được điều chỉnh (tên danh là 300V DC cho đầu vào 200VAC) được phân phối thông qua các thanh xe buýt đến tất cả các mô-đun SVM và SPM được kết nối trong ổ đĩa.

Bảng dây điện cung cấp các điểm kết nối xe buýt và đường dẫn hiện tại cho phân phối này.

Lịch sử sửa đổi Tại sao sửa đổi 05D quan trọng

A16B-2202-0421 được chỉ định từ sửa đổi 05D trở đi cho các mô-đun PSM A06B-6087. The revision boundary at 05D/04C represents a hardware update in the PSM module — the updated wiring board (A16B-2202-0421) introduced improvements to the power conversion circuitry compared to the earlier -0420.

Khi tìm nguồn thay thế, việc sửa đổi mô-đun PSM xác định bảng dây điện nào là chính xác.

Việc lắp một bảng thời đại sửa đổi 04C vào một vỏ PSM sửa đổi 05D hoặc sau đó sẽ tạo ra sự không tương thích trong các đầu nối giao diện hoặc cấu hình mạch.

Luôn liên kết đánh dấu sửa đổi của mô-đun PSM với thông số kỹ thuật bảng dây trước khi đặt hàng.

An toàn xe buýt DC ️ Yêu cầu xử lý quan trọng

Bảng dây A16B-2202-0421, giống như tất cả các bảng dây PSM, hoạt động trong môi trường điện áp cao.Các xe buýt DC mà bảng này giúp duy trì chạy ở khoảng 300V DC trong hoạt động bình thường.

Ngay cả sau khi nguồn đầu vào được ngắt kết nối, các tụ điện bus DC (trong PSM và trong các mô-đun SVM / SPM được kết nối) vẫn giữ lại điện tích này trong vài phút.

Any work involving removal or inspection of the A16B-2202-0421 wiring board must begin with a minimum waiting period after main power disconnection — typically the PSM's maintenance manual specifies 10–15 minutes — before the DC bus voltage can be assumed safe.

Trong thời gian này, đèn LED "CHARGE" trên mặt PSM nên tắt, xác nhận xả tụ.đo điện áp xe buýt DC trực tiếp với một voltmeter được đánh giá phù hợp trước khi chạm vào bất kỳ thành phần nội bộ nào cung cấp xác nhận cuối cùng.

Câu hỏi thường gặp

Q1: PSM hiển thị mã LED trạng thái cho thấy lỗi. Sự cố của bảng dây điện liên quan đến mã báo động cụ thể như thế nào?

Màn hình LED của PSM (thường là một phân đoạn 7 chữ số 2 chữ số) hiển thị mã chẩn đoán xác định hệ thống con nào trong PSM bị hỏng.trục trặc mạch chính, hoặc lỗi mạch sạc trước trực tiếp liên quan đến mạch chuyển đổi điện của bảng dây điện.

Mã liên quan đến sự cố truyền thông hoặc điều khiển FSSB thường liên quan đến bảng điều khiển đồng hành chứ không phải bảng dây.

Sổ tay bảo trì dòng Alpha cung cấp bảng giải thích mã LED đầy đủ ¢ luôn liên hệ mã báo động cụ thể trước khi xác định bảng nào bị hỏng.

Câu 2: A16B-2202-0421 từ PSM-26 có thể được sử dụng trong PSM-37 không?

A16B-2202-0421 được liệt kê là bảng dây chuyền chung trên PSM-15 đến PSM-55, bao gồm cả PSM-26 và PSM-37.bảng dây điện là vật lý và điện năng cùng một thành phần và có thể được sử dụng thay thế giữa các mô hình này.

Tuy nhiên, the complete PSM unit's thermal design and cabinet installation are sized for each model's specific power rating — always verify the total kW output requirement of the machine's drive system against the PSM model's rated capability when replacing the whole module.

Q3: PSM cho thấy lỗi "CHARGE" LED và bus DC không bao giờ đạt được điện áp hoạt động.

Một sự cố khi bus DC không bao giờ sạc chính xác là một chỉ báo mạnh mẽ về một vấn đề trong mạch sạc trước của bảng dây điện hoặc giai đoạn chỉnh sửa.một kháng cự sạc trước bị thổi phồng (điều này làm cho bus không sạc hoặc sạc rất chậm), một mạch điều khiển tiếp xúc bỏ qua thất bại (để ngăn chặn điện trở được bỏ qua sau khi sạc ban đầu), hoặc các phím dẫn thẳng bị thất bại (tạo ra một bus DC một phần hoặc bằng không).

Trước khi kết luận bảng dây điện đã thất bại,Kiểm tra điện áp chuyển đổi điện vào trong các thông số kỹ thuật và các bộ an toàn đường dây AC còn nguyên vẹn.

Q4: Mối quan hệ giữa bảng dây A16B-2202-0421 và lò phản ứng AC được khuyến cáo là gì?

Đối với PSM-15 (A06B-6087-H115), lò phản ứng AC được khuyến cáo là A81L-0001-0123. AC reactors are external components installed upstream of the PSM in the cabinet wiring — they reduce the harmonic currents drawn by the PSM's rectifier from the mains supply and limit the rate of inrush current.

Các lò phản ứng không phải là một phần của bản thân bảng dây điện mà hoạt động cùng với nó.và sự vắng mặt của họ hoặc xếp hạng không chính xác có thể gây ra căng thẳng tăng lên các thành phần rectifier của bảng dây, có khả năng đẩy nhanh sự thất bại.

Q5: Bảng dây cáp PSM có vẻ bị hư hỏng vật lý tại điểm kết nối bus DC. Điều này có thể được sửa chữa ở cấp thành phần không?

Thiệt hại vật lý tại các điểm kết nối xe buýt DC ️ kết nối thanh xe buýt bị than hoặc bị đốt cháy, dấu vết đồng bị hư hỏng, or failed current-carrying components in the bus path — can sometimes be repaired at component level by specialist FANUC repair facilities with appropriate high-current soldering and bus bar replacement capability.

Tuy nhiên, các tác động an toàn của việc sửa chữa kết nối xe buýt dòng điện cao đòi hỏi rằng bất kỳ bảng sửa chữa nào cũng phải được kiểm tra kỹ lưỡng dưới tải đầy đủ trước khi trở lại sử dụng.

Đối với bảng dây điện PSM, các đơn vị trao đổi được thử nghiệm từ các nhà cung cấp chuyên môn thường là giải pháp đáng tin cậy và hiệu quả hơn so với sửa chữa nội bộ ở cấp độ thành phần,đặc biệt là khi mức độ thiệt hại không chắc chắn.
