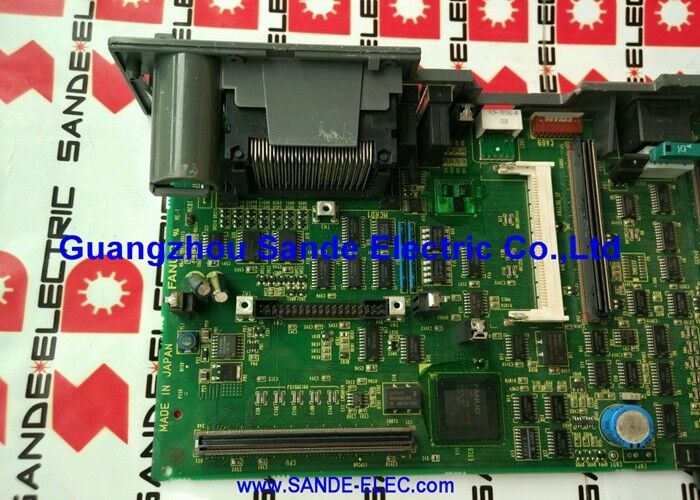

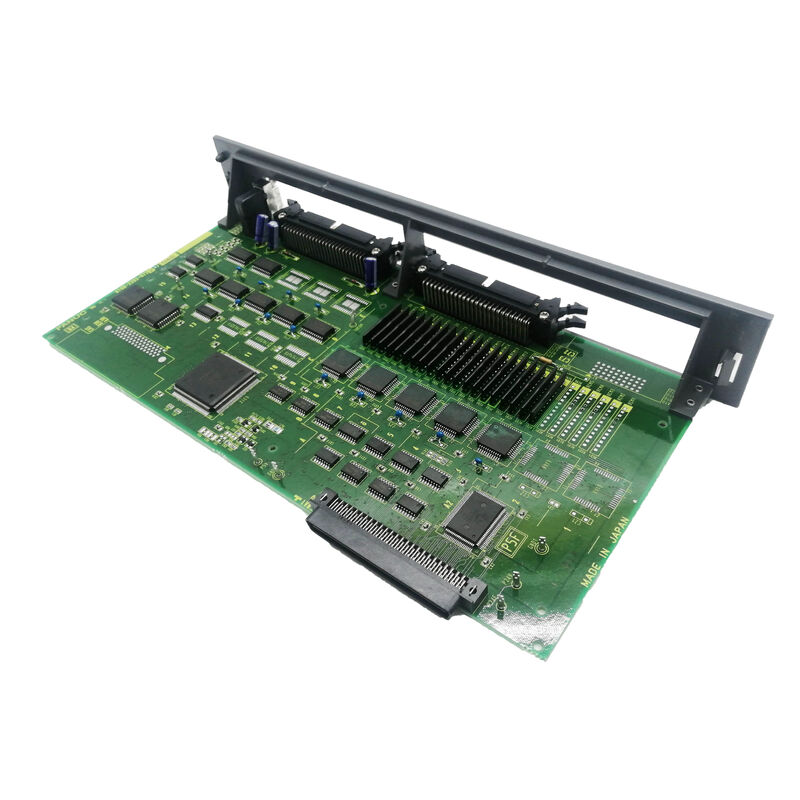

A16B-2202-0471. FANUC A16B-2202 Series Drive PCB

A16B-2202 Series PCB Core Drive

Dòng A16B-2202 là gia đình chính của FANUC về các bảng mạch in liên quan đến ổ đĩa cho thế hệ ổ đĩa CNC Alpha (αi).Dòng này bao gồm các bảng khuếch đại servo và spindle trên nhiều gia đình mô-đun truyền động:

Thẻ điều khiển trục (phạm vi 04xx):Bao gồm A16B-2202-0421 (PCB điều khiển PSM), A16B-2202-0431/0432/0435 (thẻ điều khiển dòng Alpha SPM 6088 cho các mô-đun khuếch đại trục), tất cả đều được xác nhận trong phiên họp này.

Các tấm dây dẫn điện servo (phạm vi 07xx):Bao gồm A16B-2202-0740 ̇0743 (Alpha-i SVM1 FSSB cabling boards),A16B-2202-0750?? 0753 (Alpha SVM2 loại A / B bảng dây điện).

SVM1 bảng dây chuyền (phạm vi 07xx):A16B-2202-0760?? 0762 (Alpha SVM1-40S, SVM1-40L, SVM1-80 bảng dây cho giao diện kiểu A / B), cũng được xác nhận trong phiên này.

Các tấm dây chuyền SVM1 lớn hơn:A16B-2202-0790/0991 (đối với SVM1-240 và SVM1-360 của loạt Alpha Type A/B).

A16B-2202-0471 là một bảng cụ thể trong gia đình PCB ổ đĩa Alpha toàn diện này, phục vụ chức năng được xác định bởi số phần cụ thể của nó trong mô-đun ổ đĩa áp dụng.

Thông tin chính về sản phẩm

Alpha Series ️ Nền tảng của một thế hệ

Dòng Alpha (cả Alpha và Alpha-i) đã cung cấp cho máy công cụ CNC FANUC thông qua một kỷ nguyên sản xuất hiệu quả.

Trung tâm gia công:Các trục servo X, Y, Z và trục chính, với các ổ servo và trục chia sẻ cùng một tủ truyền động và rút ra từ cùng một bus PSM DC.

Trung tâm xoay:Một hoặc hai trục servo cộng với một trục thường được cấu hình với một Alpha PSM và hai mô-đun SVM bên cạnh SPM.

Máy nghiền:Các trục servo chính xác trong đó hiệu suất điều khiển hiện tại của ổ đĩa Alpha hỗ trợ độ cứng servo cao cần thiết cho độ chính xác độ sâu mài.

Hệ thống gia công lớn:Cấu hình đa trục với nhiều module SVM2 và SPM công suất cao, tất cả được phối hợp từ một tủ Alpha.

Các PCB dòng A16B-2202 là các thiết bị điện tử nội bộ làm cho các hệ thống truyền động này hoạt động ¢ A16B-2202-0471 đóng góp vào cơ sở hạ tầng này trong vai trò cụ thể của nó.

Các kịch bản ứng dụng

lỗi PCB trong mô-đun ổ alfa:Một hệ thống điều khiển FANUC CNC phát triển một lỗi có thể truy xuất đến bảng A16B-2202-0471. Bảng được xác định từ nhãn bên trong mô-đun điều khiển. Thay thế khôi phục chức năng của ổ đĩa.

Tái thiết lập mô-đun truyền động:Một xưởng dịch vụ CNC chuyên nghiệp sửa chữa một mô-đun truyền động dòng Alpha thay thế A16B-2202-0471 như là một phần của việc đổi mới nội bộ toàn diện.

Câu hỏi thường gặp

Q1: Làm thế nào tôi xác nhận A16B-2202-0471 là bảng chính xác cho mô-đun ổ đĩa Alpha của tôi?

Đọc số bộ phận từ nhãn bảng bên trong mô-đun ổ đĩa cụ thể.Giao chiếu chéo với danh sách phụ tùng của mô-đun truyền động trong hướng dẫn bảo trì FANUC Alpha series (B-65165E hoặc phiên bản hướng dẫn áp dụng) để xác nhận vai trò chức năng của bảng.

Q2: A16B-2202-0471 phục vụ các ứng dụng khuếch đại servo hoặc khuếch đại spindle?

Dòng A16B-2202 bao gồm cả bo mạch khuếch đại servo và spindle với các ví dụ xác nhận bao gồm các bo mạch dây chuyền SVM (servo) và thẻ điều khiển SPM (spindle).A16B-2202-0471 ở vị trí 047x nằm trong phạm vi này; xác nhận từ tài liệu của mô-đun ổ chủ loại ứng dụng nào được áp dụng.

Q3: A16B-2202-0471 có tương thích với cả hai thế hệ ổ đĩa Alpha và Alpha-i (αi) không?

Các bảng dòng A16B-2202 trải dài nhiều thế hệ Alpha. Xác nhận khả năng tương thích thế hệ ổ đĩa cụ thể từ tài liệu của mô-đun chủ ¢ Alpha (A06B-6079, A06B-6087,A06B-6088) và Alpha-i (A06B-6096), A06B-6111) có phần cứng riêng biệt. Sự tương thích chính xác của A16B-2202-0471 được xác nhận từ bảng phụ tùng phụ tùng bảo trì áp dụng.

Q4: An toàn xả nào áp dụng trước khi truy cập A16B-2202-0471 bên trong mô-đun truyền động?

Các mô-đun ổ đĩa dòng Alpha chứa tụ bus DC giữ điện áp nguy hiểm sau khi loại bỏ nguồn điện.Thực hiện thủ tục chờ xả trong hướng dẫn bảo trì FANUC Alpha cho mô-đun áp dụngKiểm tra xả xe buýt với một voltmeter hiệu chuẩn trước khi mở bất kỳ nhà ổ đĩa mô-đun.
