| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

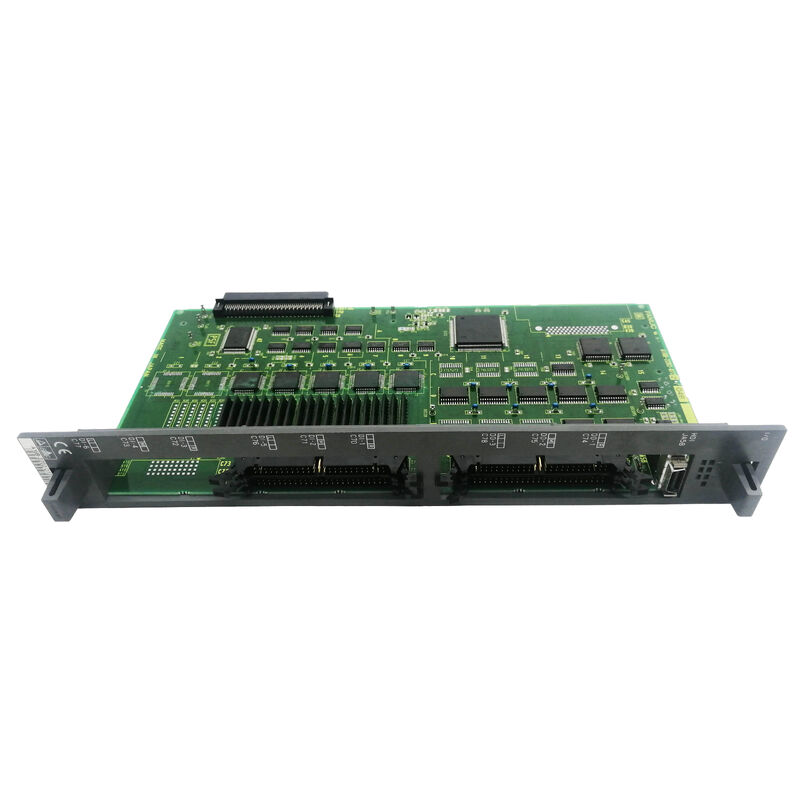

| Số mô hình | A16B-2202-0571 |
FANUC Series 15-B là hệ thống CNC hàng đầu dành cho các ứng dụng gia công phức tạp và đa trục. Được đặt phía trên Series 16/18 trong dòng sản phẩm của FANUC, 15-B cung cấp số trục, khả năng xử lý và khả năng nội suy nâng cao cần thiết cho:
Trung tâm gia công 5 trục phức tạp (F15-M):Tạo đường viền 5 trục đồng thời, khuôn và khuôn có độ chính xác cao, gia công linh kiện hàng không vũ trụ.
Trung tâm tiện đa trụ và đa trục (F15-T):Nhiều ụ trục, trục chính phụ, trục Y và các chức năng chuyển bộ phận yêu cầu số trục cao và trình tự PMC phức tạp.
Chữ "B" trong Series 15-B xác định thế hệ phần cứng — nền tảng 15 thế hệ thứ hai với kiến trúc bộ xử lý được cập nhật và hiệu suất trục chính và trợ động được nâng cao so với 15-A trước đó.
| tham số | Giá trị |
|---|---|
| Loại bảng | PCB phụ CPU |
| Hệ thống CNC | FANUC Dòng 15-B |
| Biến thể | F15-M (gia công), F15-T (tiện) |
| chỉ định | CPU Sub C (CPU Sub ở mức khả năng C) |
| Loạt | A16B-2202 |
FANUC Series 15-B sử dụng kiến trúc xử lý phân tán. Bo mạch CPU chính xử lý các chức năng cốt lõi của CNC — nội suy mã G, thực thi bậc thang PMC, hiển thị và giao tiếp. Khi hệ thống được cấu hình cho số lượng trục cao, bo mạch CPU phụ sẽ mở rộng công suất này:
Xử lý trục độc lập:CPU phụ có quyền sở hữu các trục servo bổ sung - thường là những trục vượt quá khả năng của CPU chính cơ sở. Nó chạy lệnh vị trí riêng và xử lý phản hồi cho các trục mở rộng này ở băng thông vòng lặp servo đầy đủ.
Hoạt động song song:CPU phụ hoạt động song song với CPU chính. Trong khi CPU chính xử lý các trục dưới sự điều khiển của nó thì CPU phụ xử lý đồng thời các trục được chỉ định của nó. Cả hai CPU đều đồng bộ hóa thông qua bus CNC dùng chung - mang lại một hệ thống đa trục thống nhất, liền mạch cho người vận hành.
Ký hiệu "Sub C":"Sub C" trong mô tả sản phẩm xác định mức khả năng của CPU phụ này. Dòng 15-B cung cấp nhiều biến thể CPU phụ ở các cấp độ xử lý khác nhau — cấp độ C tương ứng với khả năng xử lý cụ thể trong dòng CPU phụ 15-B.
Lỗi CPU phụ trung tâm gia công 5 trục Series 15-M:Trung tâm gia công F15-M phát triển các cảnh báo cụ thể trên trục thứ 4 và thứ 5 — các trục được xử lý bởi CPU phụ — trong khi X, Y, Z tiếp tục hoạt động bình thường. A16B-2202-0571 được xác định là có lỗi. Thay thế khôi phục hoạt động 5 trục.
Bảo trì CPU phụ của máy tiện đa tháp pháo Series 15-T:Trung tâm tiện hai tháp pháo F15-T có trục phụ đang được tân trang lại hệ thống điều khiển. A16B-2202-0571 được thay thế cùng với bo mạch CPU chính để đổi mới hệ thống toàn diện.
Câu hỏi 1: Sự khác biệt giữa A16B-2202-0571 (CPU phụ) và A16B-3200-0060 (CPU chính) cho Series 15-B là gì?
A16B-3200-0060 là bo mạch chủ CPU chính — bo mạch lõi mà tất cả các bo mạch khác kết nối vào, xử lý các chức năng CNC chính. A16B-2202-0571 là bo mạch CPU phụ — bo mạch xử lý thứ cấp giúp mở rộng số lượng trục vượt quá công suất cơ bản của CPU chính. Cả hai đều phải hiện diện và hoạt động tốt để hệ thống Series 15-B đa trục được cấu hình đầy đủ hoạt động chính xác.
Câu hỏi 2: A16B-2202-0571 có hoạt động ở cả cấu hình 15-M và 15-T mà không sửa đổi không?
Đúng. Mô tả bo mạch xác nhận "BAN CPU PCB - 15M/T / F15B SUB" — nó phục vụ cả hai cấu hình. Các tham số chương trình PMC và trục CNC xác định trục và chức năng nào được gán cho CPU phụ - chứ không phải bản thân bo mạch phần cứng. Không cần sửa đổi bo mạch để thay đổi giữa cấu hình gia công và tiện.
Câu hỏi 3: Việc thay thế A16B-2202-0571 có yêu cầu sao lưu các tham số trục CPU phụ không?
Các tham số CNC cho các trục do CPU phụ điều khiển được lưu trữ trong các mô-đun bộ nhớ SRAM chính của Series 15-B — không phải trong chính bo mạch CPU phụ. Việc thay thế A16B-2202-0571 không ảnh hưởng đến dữ liệu tham số được lưu trữ. Tuy nhiên, luôn thực hiện sao lưu thông số đầy đủ trước khi bảo trì bo mạch chính hoặc bo mạch CPU phụ để đề phòng.
Câu hỏi 4: A16B-2202-0571 dành riêng cho Dòng 15-B hay cũng được sử dụng trong Dòng 15-A?
Mô tả sản phẩm chỉ rõ "F15B" — 15-B (thế hệ phần cứng thứ hai). Series 15-A sử dụng kiến trúc phần cứng khác. A16B-2202-0571 là bo mạch CPU phụ 15-B và không tương thích với các hệ thống 15-A.
