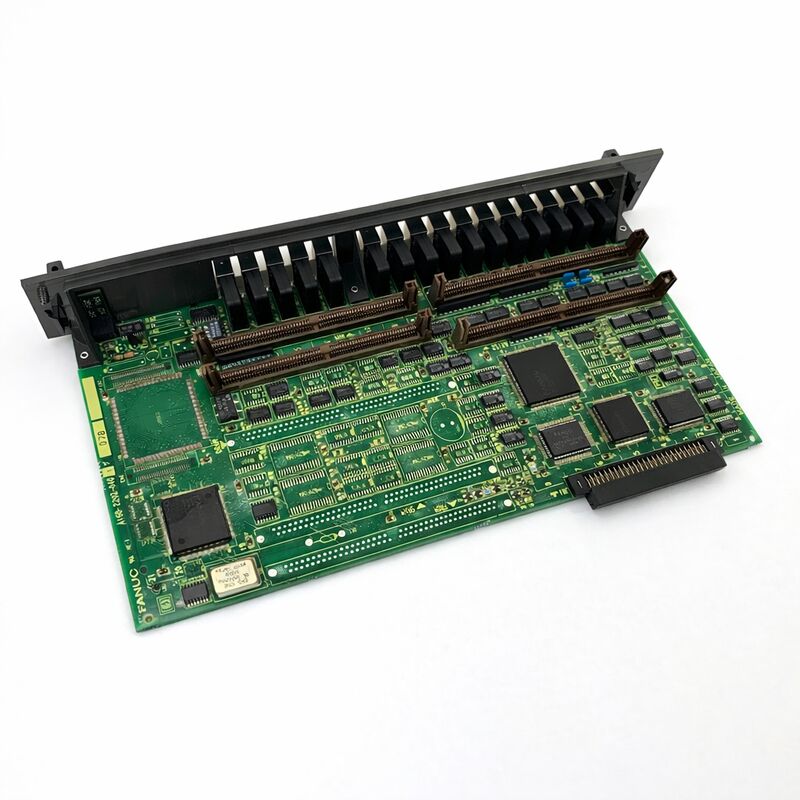

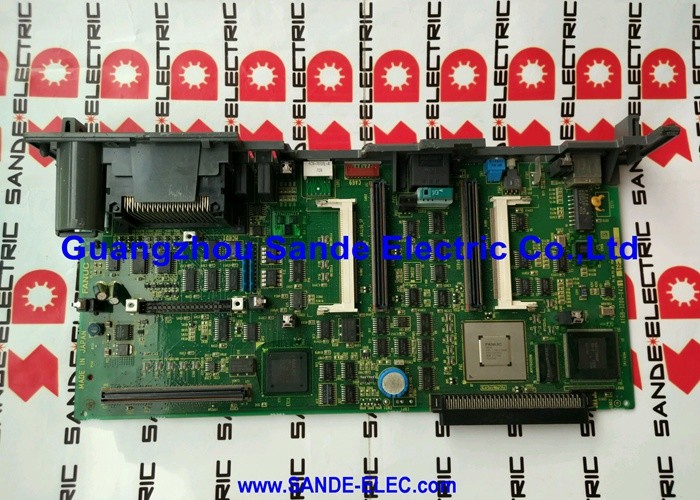

Số phần:A16B-2202-0682
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:Bảng dây điện tăng cường điện Spindle (Bảng truyền động)
Dòng bảng:A16B-2202
A16B-2202-0682 là bảng dây điện bảng ổ bên trong mô-đun khuếch đại trục A06B-6082-H211 Alpha SPMC-11 của FANUC.
Trong kiến trúc hai bảng của SPMC-11, đây là giai đoạn điện: PCB mang mạch transistor dòng cao, cảm biến dòng,và các kết nối năng lượng vật lý với bus DC và động cơ trục.
PCB điều khiển ghép A20B-2001-0781 xử lý tất cả thông tin tình báo cấp tín hiệu; A16B-2202-0682 thực hiện các lệnh hiện tại mà nó nhận được.
SPMC-11 (Spindle Amplifier Module C, 11kW) là một phần của dòng sản phẩm spindle Alpha C của FANUCvà máy quay đòi hỏi một bộ khuếch đại trục tự động trong định dạng mô-đun hẹp 90mm.
Thường được tìm thấy trong các máy CNC Leadwell, trung tâm gia công FANUC Robodrill và các máy công cụ nhỏ gọn khác,mô-đun SPMC-11 điều khiển động cơ trục AC αC6 và αC8 sử dụng giao diện loại 1 liên kết truyền thông hàng loạt tiêu chuẩn giữa CNC và ổ trục.
Điện lượng đầu ra 48A của bảng điều khiển tương ứng với SPMC-11 13.2kW định lượng liên tục.bảng này xử lý các dòng chuyển đổi transistor tạo ra các dòng phát ra ba giai đoạn tần số biến động động cơ trục.
Độ rộng mô-đun 90mm đặt SPMC-11 trong số các mô-đun trục hẹp hơnmột bên ngoài) cộng với một nén nhiệt bên ngoài quản lý tải nhiệt trong dấu chân nhỏ gọn này.
| Parameter | Giá trị |
|---|---|
| Số phần | A16B-2202-0682 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | Bảng dây điện tăng cường điện spindle |
| Dòng bảng | A16B-2202 |
| Mô-đun tương thích | A06B-6082-H211 (SPMC-11) |
| PCB kiểm soát liên kết | A20B-2001-0781 |
| Đánh giá năng lượng của mô-đun | 13.2 kW (30 phút) |
| Đầu vào xe buýt DC | 283 ∼ 325V DC |
| Điện lượng đầu ra | 48A |
| Động cơ tương thích | αC6, αC8, αC-P8, αP12 |
| Độ rộng của module | 90 mm |
| Loại giao diện | Loại 1 (Serial) |
| Làm mát | Các quạt bên trong + bên ngoài, máy thu nhiệt bên ngoài |
| Phiên bản phần mềm | #H510, #H511, #H512 (không tương thích) |
| Nguồn gốc | Nhật Bản |
| Tình trạng | Bị ngừng sản xuất |
SPMC-11 tách các thiết bị điện tử của nó thành hai lớp chức năng.xử lý phản hồi từ cảm biến vị trí của động cơ, xử lý liên lạc hàng loạt với CNC, và tạo ra các tín hiệu ổ cổng mà bảng điện cần.
A16B-2202-0682 nhận được các tín hiệu cổng này và sử dụng chúng để chuyển đổi các transistor của nó, chuyển đổi bus DC 283 ∼ 325V thành đầu ra AC ba pha tần số biến đổi tăng tốc, chạy,và làm chậm động cơ trục.
Sự tách biệt này là kiến trúc có chủ ý. Động cơ trục phải xử lý các yêu cầu rất khác nhau: trục phải tăng tốc từ 0 đến tốc độ tối đa trong vài giây,duy trì tốc độ không đổi dưới tải cắt khác nhau, và giảm tốc nhanh như nhau cho thay đổi công cụ nhanh chóng.
Tất cả những điều này đòi hỏi khả năng chuyển đổi dòng điện rất lớn lên đến 48A trong SPMC-11 với thời gian chính xác.Đặt các thành phần dòng điện cao trên một bảng điện chuyên dụng giữ cho chúng tách ra khỏi mạch điều khiển cấp tín hiệu tinh tế hơn.
Các bóng bán dẫn của bảng điện cũng xử lý chu kỳ phanh tái tạo. Khi trục chậm lại, động cơ hoạt động như một máy phát điện, trả lại năng lượng cho bus DC.Ban điện của SPMC-11 quản lý dòng chảy năng lượng hai chiều này trong sự phối hợp với PSM.
Mô-đun SPMC-11 có sẵn trong ba biến thể phần mềm: # H510, # H511, và # H512.
Các phiên bản này không thể hoán đổi nhau vì chúng thực hiện các bộ tính năng khác nhau và hỗ trợ các cấu hình động cơ và phản hồi khác nhau.
#H512 là phiên bản mới nhất và thay thế #H510 và #H511.
Khi mua một mô-đun thay thế hoặc sắp xếp dịch vụ sửa chữa, việc chỉ định hậu tố chính xác là rất cần thiết.Một mô-đun với hậu tố hậu tố sai được cài đặt trong một máy thường sẽ tạo ra mã báo động liên quan đến không tương thích tham số trục hoặc lỗi cấu hình phản hồi.
Trước khi đặt hàng, hãy xác định hậu tố từ nhãn của mô-đun và chỉ định nó cho nhà cung cấp.
Khi SPMC-11 tạo ra báo động trục, bản chất của mã báo động cho thấy lỗi nằm trong bảng điện hay bảng điều khiển.
Các lỗi của bảng điện biểu hiện như báo động quá điện, mã lỗi IPM (mô-đun bán dẫn) hoặc mất hoàn toàn đầu ra động cơ trục.
Các lỗi bảng điều khiển biểu hiện dưới dạng lỗi truyền thông hàng loạt (mã báo động C0, C1, C2), lỗi tín hiệu mã hóa vị trí hoặc báo động liên quan đến tham số.
Các màn hình LED đôi của mô-đun một cho mỗi phần bảng là tham chiếu chẩn đoán đầu tiên.
Q1: SPMC-11 cho thấy báo động quá điện (thường là mã báo động 12).
Nếu cách điện của động cơ được xác nhận là tốt và báo động vẫn còn, mô-đun bóng bán dẫn của bảng điện là lỗi có khả năng nhất.W) từ mô-đun và điều khiển trụcNếu báo động 12 giờ đây xóa, lỗi là trong động cơ hoặc cáp động cơ.
Nếu báo động 12 vẫn xảy ra với động cơ bị ngắt kết nối, thì có khả năng bóng bán dẫn trên A16B-2202-0682 đã thất bại.
Câu 2: Một mô-đun thay thế SPMC-11 với hậu tố #H512 có sẵn, nhưng bản gốc là #H511.
# H512 thay thế # H511 và nói chung tương thích như một sự thay thế. Tuy nhiên, hãy xác minh loại động cơ trục và cấu hình phản hồi so với các kết hợp được hỗ trợ của # H512.Trong hầu hết các ứng dụng động cơ αC6 và αC8 tiêu chuẩn, #H512 hoạt động chính xác như một sự thay thế trực tiếp cho #H511.
# H510 là một phiên bản trước đó mà # H512 cũng thường thay thế, nhưng luôn luôn xác nhận với tài liệu của nhà sản xuất máy cho bất kỳ sự khác biệt về tính năng cụ thể của ứng dụng.
Q3: Ventilator làm mát bên ngoài của mô-đun đã ngừng.
Việc vận hành mà không có quạt làm mát bên ngoài nên được tránh trong bất kỳ khoảng thời gian nào ngoài khoảng thời gian ngắn nhất.Các transistor của A16B-2202-0682 tạo ra nhiệt đáng kể tại các dòng trục tham gia cắt.
Nếu không có quạt bên ngoài, nhiệt độ tản nhiệt sẽ tăng nhanh chóng dưới tải.
Một quạt thay thế nên được cung cấp ngay lập tức, và việc sử dụng trục trong sản xuất nên bị đình chỉ cho đến khi quạt được thay thế.
Câu 4: Màn hình báo động trục hiển thị mã C0, C1 hoặc C2. Đây là lỗi liên lạc hàng loạt. Có phải A16B-2202-0682 là nguyên nhân?
Mã báo động C0, C1 và C2 là lỗi liên lạc hàng loạt giữa máy CNC và mô-đun trục xoắn ̇ chúng bắt nguồn từ bảng điều khiển (A20B-2001-0781), không phải bảng điện.
Đầu tiên kiểm tra kết nối cáp liên lạc hàng loạt JA7B giữa CNC và SPMC-11.
Nếu báo động vẫn tiếp tục, bảng điều khiển là thành phần đáng ngờ, không phải A16B-2202-0682.
Q5: A16B-2202-0682 không có sẵn riêng biệt với các mô-đun hoàn chỉnh.
Các nhà cung cấp sửa chữa ổ đĩa chuyên nghiệp của FANUC cung cấp thay thế mô-đun bóng bán dẫn trong mô-đun SPMC-11 thay thế thiết bị IPM cụ thể bị hỏng thay vì toàn bộ mô-đun.Đây là một lựa chọn chi phí hiệu quả khi bóng bán dẫn đã thất bại trong cô lập mà không có thiệt hại thảm khốc cho các mạch xung quanh.
Đối với các ổ đĩa mà sự cố của transistor đã gây ra thiệt hại thứ cấp, việc thay đổi module hoàn chỉnh là con đường đáng tin cậy hơn.Cả hai tùy chọn đều yêu cầu toàn bộ mô-đun SPMC-11 được đánh giá bởi cơ sở sửa chữa.
