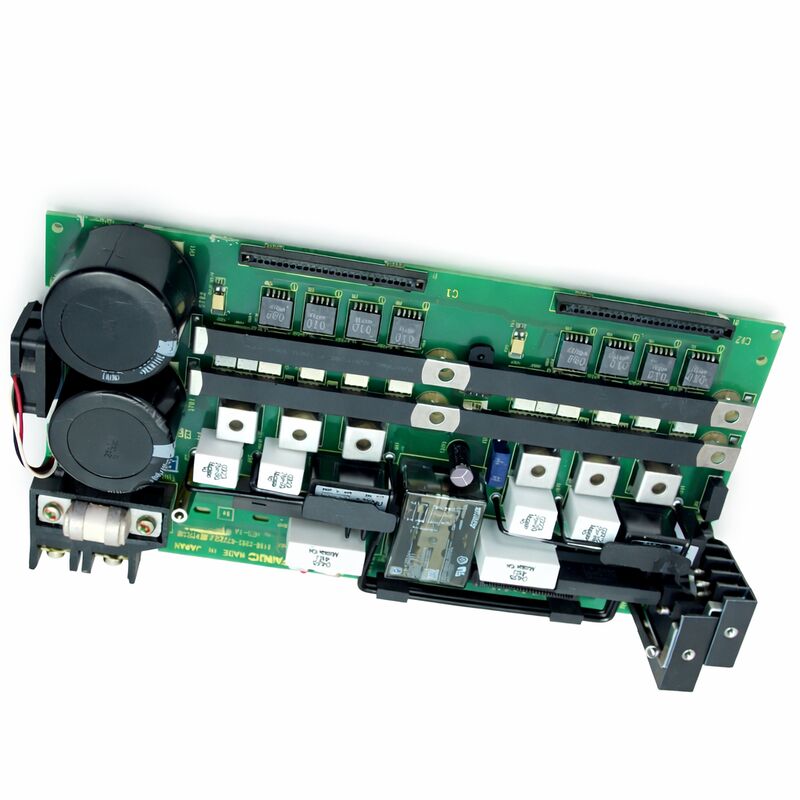

FANUC A16B-2202-0721. Source Type 104/72 I/O PCB with Hi-Speed Skip

Số phần:A16B-2202-0721

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:PCB I / O

Dòng bảng:A16B-2202

Tổng quan

A16B-2202-0721 là một PCB I / O loại nguồn mang 104 đầu vào kỹ thuật số và 72 đầu ra kỹ thuật số, với chức năng bỏ qua tốc độ cao chuyên dụng được tích hợp trong bảng.Nó thuộc về gia đình bảng I / O A16B-2202 của FANUC series PCB I / O tiêu chuẩn được sử dụng trên nhiều thế hệ điều khiển CNC của FANUC.

Bảng I / O là giao diện giữa bộ điều khiển CNC và các thiết bị thực địa của máy.

Mỗi cảm biến, công tắc, điện điện, rơle và đèn tín hiệu trên máy kết nối với CNC thông qua các điểm I / O.

A16B-2202-0721 cung cấp 104 kết nối đầu vào và 72 kết nối đầu ra trong một bảng duy nhất,trong cấu hình đầu ra nguồn, có nghĩa là các transistor đầu ra cung cấp dòng điện cho các tải được kết nối thay vì chìm nó.

Chức năng bỏ qua tốc độ cao là một đầu vào tốc độ cao chuyên dụng bỏ qua độ trễ chu kỳ quét I / O bình thường.mà giới thiệu một sự chậm trễ quét giữa sự kiện tín hiệu vật lý và phản ứng của CNC.

Nhập skip tốc độ cao nắm bắt sự gián đoạn tín hiệu trực tiếp ở cấp phần cứng, cho phép CNC ghi lại vị trí trục tại thời điểm tín hiệu skip khởi động.

Đây là cơ chế đằng sau chu kỳ thăm dò, đo lường công cụ và các hoạt động đo trong quá trình, bất cứ nơi nào máy phải nắm bắt một vị trí chính xác tại thời điểm liên lạc đo được thực hiện.

Các thông số kỹ thuật chính

Nguồn chống lại hố ️ Tại sao nó quan trọng

Các bảng I / O FANUC có cấu hình đầu ra và đầu ra. Cách tiếp cận dây tại các thiết bị thực địa của máy xác định loại nào là đúng cho một máy nhất định.Các đầu ra nguồn cung cấp điện áp dương cho tải . Sink đầu ra kéo tín hiệu thấp

Trộn các bảng nguồn và bồn rửa trong tủ ổ đĩa đã được dây cho cấu hình ngược lại đòi hỏi phải tái dây.

Đây không phải là một sự thay đổi tầm thường trên một cỗ máy được lắp đặt đầy đủ.xác nhận loại đầu ra của bảng được lắp đặt từ nhãn và từ tài liệu điện của máy.

Danh hiệu nguồn / bồn luôn được ghi trên nhãn bảng.

Hi-Speed Skip ️ Ứng dụng thăm dò và đo lường

Khi một tín hiệu đến vào đầu vào này thường từ một đầu dò cảm ứng, một thiết lập công cụ,hoặc một đầu dò đo lường the CNC ghi lại số lượng vị trí trục hiện tại trong phần cứngKhông có phần mềm quét chậm áp dụng.

Việc chụp vị trí phần cứng này là điều cho phép thăm dò chính xác mảnh làm việc.vị trí được ghi lại tại thời điểm tiếp xúc với đầu dò sẽ bị chậm trễ đến một chu kỳ quét PMC thường là một vài mili giây.

Ở tốc độ cấp được sử dụng để thăm dò, ngay cả một vài mili giây trễ được chuyển thành lỗi vị trí có thể đo lường.

Vị trí chính xác với độ phân giải chu kỳ can thiệp của CNC.

Chu kỳ thăm dò, đo chiều dài công cụ tự động và đo trong quá trình trên các hệ thống FANUC phụ thuộc vào chức năng phần cứng này.

A16B-2202-0721 cung cấp nó như một tính năng tích hợp cùng với số kênh I / O chính.

Cấu hình hàng I/O ️ Xác nhận trước khi đặt hàng

Bảng này hỗ trợ hai cấu hình hàng kết nối I / O khác nhau: một bố trí hai hàng và một bố trí ba hàng.

Định dạng kết nối vật lý và kết nối dây chuyền dây chuyền khác nhau giữa các cấu hình này.

Lắp đặt một bảng với cấu hình hàng khác với máy được dây cho đòi hỏi phải sửa đổi dây chuyền.

Trước khi đặt hàng, xác định bao nhiêu hàng kết nối I / O mà bảng được cài đặt hiện đang sử dụng.

Kiểm tra bảng vật lý trong tủ, hoặc kiểm tra tài liệu điện của máy.Đây là một bước xác minh thực tế, nếu không hai cấu hình được xác định bằng cùng một số phần..

Câu hỏi thường gặp

Q1: Một số đầu ra PMC không có phản ứng, nhưng thang PMC dường như hoạt động bình thường. Có thể A16B-2202-0721 là lỗi?

Một sự cố đầu ra một phần ?? nhiều đầu ra liên tiếp không đáp ứng trong khi những người khác làm việc ?? với trạng thái thực hiện PMC bình thường thường chỉ ra lỗi phần trình điều khiển trên chính PCB I / O.Kiểm tra bộ an toàn cho đường ray đầu tiên.

Một ổ an toàn phát ra sẽ tiêu diệt tất cả các đầu ra được cung cấp bởi ổ an toàn đó. Nếu các bộ an toàn còn nguyên vẹn, phần trình điều khiển đầu ra của bảng là lỗi có khả năng.

Q2: Máy sử dụng chu kỳ thăm dò Renishaw. Máy thăm dò bắn nhưng vị trí được ghi lại luôn bị dịch chuyển. Có phải đầu vào nhảy tốc độ cao là vấn đề không?

Một sự thay đổi vị trí nhất quán trên thăm dò thay vì phân tán ngẫu nhiên thường là một vấn đề về tốc độ cấp hoặc vector tiếp cận hơn là lỗi phần cứng đầu vào bỏ qua.

Một lỗi đầu vào bỏ qua tốc độ cao thực sự khiến CNC không đăng ký sự kiện bỏ qua, hoặc đăng ký nó ở vị trí trì hoãn quét phần mềm.

Nếu đầu dò nổ và một vị trí được ghi lại nhưng nó bị dịch chuyển, hãy kiểm tra các thông số macro của đầu dò và cài đặt tốc độ cấp.

Nếu không có sự kiện bỏ qua được ghi nhận, hãy kiểm tra tín hiệu đầu vào bỏ qua tại đầu nối bảng.

Q3: Có phải loại nguồn A16B-2202-0721 có thể thay thế với bảng I/O loại bồn rửa có cùng số lượng DI/DO không?

Không, các bảng nguồn và bồn rửa có độ cực của transistor khác nhau.

Trọng lượng loại bồn rửa được nối dây với đầu ra nguồn, hoặc ngược lại, sẽ không hoạt động đúng cách và có thể làm hỏng bảng hoặc thiết bị trường. Chỉ thay thế bằng một bảng loại đầu ra phù hợp.

Xác nhận bảng được cài đặt là loại nguồn trước khi đặt hàng.

Q4: Bảng I / O đã được thay thế nhưng một số kết nối thiết bị thực địa hiện đang bị gián đoạn.

Kiểm tra rằng tất cả các dây chuyền kết nối I / O được đặt hoàn toàn trên bảng mới.

Các kết nối bảng I / O trên PCB FANUC phù hợp với áp suất chỗ ngồi một phần gây ra các lỗi tín hiệu gián đoạn khó phân biệt với các vấn đề thiết bị thực địa.

Lắp đặt lại mỗi đầu nối chắc chắn và kiểm tra lại các điểm I / O bị ảnh hưởng trước khi điều tra dây điện trường.

Q5: input skip tốc độ cao được kết nối như thế nào trên A16B-2202-0721?

Đầu vào nhảy tốc độ cao sử dụng một đầu nối chuyên dụng tách biệt với dây chuyền I / O tiêu chuẩn. Nó kết nối trực tiếp với tín hiệu đầu ra của thiết bị thăm dò.

Độ cực của tín hiệu và điện áp giao diện phải phù hợp với những gì mà bảng dự kiến, thường là tín hiệu NPN hoặc PNP 24 VDC tùy thuộc vào cấu hình điện của máy.

Xem hướng dẫn kết nối của máy cho sơ đồ dây điện chính xác.
