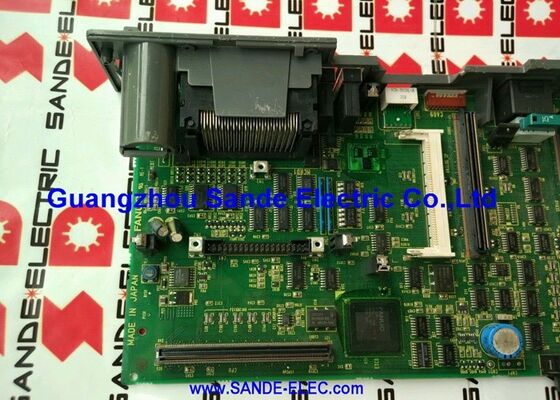

FANUC CONTROLLER CARD A16B-2202-0726 A16B22020726 A16B-22O2-O726

FANUC A16B-2202-0726

Số phần:A16B-2202-0726

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:PCB giao diện I/O (DI/DO Board)

Dòng bảng:A16B-2202

Mô tả:PCB ¢ DI/DO: 104/72 Không có High Speed Skip, F16M/T

Tổng quan

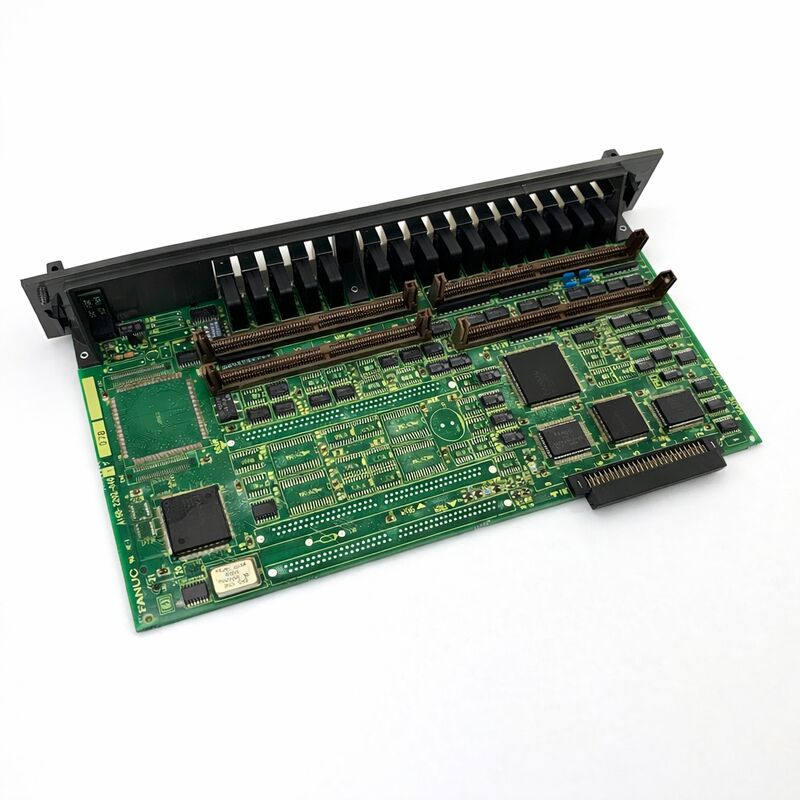

A16B-2202-0726 là bảng mạch in giao diện I / O cho các bộ điều khiển CNC F16M và F16T của FANUCNó cung cấp các đầu vào kỹ thuật số riêng biệt và giao diện đầu ra giữa bộ điều khiển CNC của PMC (Programmable Machine Controller) và các thiết bị thực địa của máy công cụ, mang 104 đầu vào kỹ thuật số và 72 đầu ra kỹ thuật số thông qua một bảng duy nhất.

The F16M and F16T controllers — successors to the earlier 16-A generation — were among the first FANUC CNC platforms to offer a genuinely high-capability control solution for production machining at competitive prices.

Họ chạy môi trường lập trình FANUC tiêu chuẩn, hỗ trợ hệ thống ổ đĩa Alpha, và cung cấp loại hiệu suất gia công mà sản xuất các bộ phận chính xác yêu cầu.

Bảng I/O là thành phần kết nối tất cả thông minh điều khiển này với máy vật lý: cơ chế thay dụng cụ, hệ thống làm mát, công tắc giới hạn trục, khóa cửa, thủy lực,và tất cả các yếu tố điều khiển riêng biệt mà làm cho một trung tâm gia công một hệ thống sản xuất hoàn chỉnh.

Danh hiệu "W/O High-Speed Skip" là một nhận dạng quan trọng.

The high-speed skip function allows the CNC to detect a high-speed skip signal from an in-process gauging probe or touch sensor and immediately record the current axis position without the latency of the standard I/O scan.

A16B-2202-0726 không bao gồm mạch này, nó là phiên bản cho máy không yêu cầu đo trong quá trình hoặc các ứng dụng đo tốc độ cao.Người đồng hành của nó với chức năng skip là A16B-2202-0725 (có cùng số lượng 104DI/72DO với nhập skip được thêm vào).

Các thông số kỹ thuật chính

104DI / 72DO Capacity của điểm I/O

Một trung tâm gia công được điều khiển bởi F16M tạo ra rất nhiều lưu lượng I / O. túi tạp chí công cụ xác nhận đầu vào, các tín hiệu trạng thái trình tự của máy thay đổi công cụ,Chuyển mạch dòng chảy và mức độ của hệ thống nước làm mát, vị trí của hệ thống pallet xác nhận, đầu vào lỗi của máy vận chuyển chip, các cảm biến áp suất thủy lực, cửa khóa nhau đầu vào an toàncác lệnh điện lực cho tất cả các chức năng khí và thủy lực, tín hiệu van nước làm mát, đèn chỉ số và đầu ra bắt đầu chu kỳ.

Một trung tâm gia công đầy đủ tính năng có thể dễ dàng sử dụng 6080 điểm đầu vào và 4050 điểm đầu ra.

Capacity 104/72 của A16B-2202-0726 cung cấp cho nhà chế tạo máy nhiều không gian cho một máy hoàn chỉnh với nhiều tùy chọn.

72 đầu ra điều khiển dây chuyền 24V DC của máy, van điện và mạch chỉ báo trực tiếp.

Mỗi mạch đầu ra có một dòng điện định dạng được xác định, thường là khoảng 200mA mỗi điểm, phù hợp với các thông số kỹ thuật cuộn rơle công nghiệp tiêu chuẩn và solenoid.

Việc vượt quá chỉ số này sẽ làm hỏng các bóng bán dẫn đầu ra.

High-Speed Skip: Những gì mà bảng này thiếu và khi nào nó quan trọng

Chức năng bỏ qua tốc độ cao có liên quan đến máy được trang bị các đầu dò đo trong quá trình xử lý, một đầu dò Renishaw hoặc Heidenhain đo bộ phận được gia công trong khi nó vẫn còn trên máy,mà không lấy nó ra.

Khi đầu dò tiếp xúc với phần làm việc, nó tạo ra một tín hiệu bỏ qua.bất kể nơi mà chu kỳ quét PLC là tại thời điểm đó.

Tiêu chuẩn I / O như A16B-2202-0726 xử lý đầu vào trong chu kỳ quét PMC.

Chu kỳ quét giới thiệu độ trễ. Đối với một tàu thăm dò đo một tính năng ở tốc độ cung cấp chậm, độ trễ này có thể được chấp nhận.

Để đo độ chính xác cao trong quá trình ở tốc độ cấp thông thường được sử dụng trong sản xuất, thời gian trễ của quét I / O tiêu chuẩn quá lớn và cần mạch thoát tốc độ cao.

Nếu một máy có A16B-2202-0726 cần thêm đo trong quá trình sau đó, bảng I / O phải được đổi sang A16B-2202-0725 để có được đầu vào nhảy tốc độ cao.

Đây là thay đổi phần cứng, không phải thay đổi tham số.

Các cân nhắc về nguồn cung cấp và thay thế

A16B-2202-0726 bị ngừng sản xuất. Khi bảng gốc thất bại, thay thế đến từ chuỗi cung ứng thị trường hậu mãi.Cả 0726 (không bỏ qua) và 0725 (với bỏ qua) là số lượng được biết đến với lịch sử dịch vụ được xác địnhCác nhà cung cấp thường có cả hai biến thể.

Quá trình thay thế rất đơn giản: trao đổi bảng vật lý, xác nhận tất cả các chỗ ngồi kết nối và xác minh chức năng thông qua màn hình chẩn đoán I / O của CNC.

There are no parameters specific to the I/O board that need to be configured — the PMC's I/O address assignments for this board are stored in the CNC's PMC parameters and survive the board swap unchanged.

Câu hỏi thường gặp

Q1: Một số điểm đầu ra trên A16B-2202-0726 đã ngừng hoạt động. Các lệnh đầu ra PMC được xác nhận là chính xác.

Nhiều điểm đầu ra chết với các lệnh PMC chính xác phù hợp với sự cố của bóng bán dẫn đầu ra, thường gây ra bởi dòng điện dư thừa từ mạch ngắn hoặc phản hồi cảm ứng trên tải được kết nối.

Kiểm tra xem các đầu ra thất bại có trên cùng một đầu nối hoặc chia sẻ một kết nối chung không.

Nếu các bộ an toàn đầu ra được trang bị cho nhóm điểm thất bại, kiểm tra chúng trước.phần trình điều khiển đầu ra của bảng đã thất bại và cần thay thế bảng.

Q2: CNC cho thấy báo động truyền thông I / O liên quan đến A16B-2202-0726.

Sau khi kết nối lại, kiểm tra điện áp cung cấp 24V DC cho bảng I / O. Tình trạng điện áp thấp gây ra báo động truyền thông bắt chước sự cố của bảng.

Đo nguồn điện tại các đầu cuối đầu vào 24V của bảng chứ không phải tại nguồn điện để phát hiện sự sụt giảm điện áp trong dây dẫn điện.

Ngoài ra, kiểm tra cáp bus I/O giữa bảng I/O và bảng chính của máy CNC xem có hư hỏng hoặc không liên lạc.

A16B-2202-0726 có thể hỗ trợ hệ thống thăm dò không?

A16B-2202-0726 không có mạch đầu vào bỏ tốc độ cao cần thiết để đo chính xác trong quá trình.Để thêm đo trong quá trình, bảng I/O phải được thay thế bằng A16B-2202-0725 (có đầu vào nhảy tốc độ cao).

Chương trình PMC của máy cũng cần cập nhật để xử lý logic thăm dò, và các thông số CNC cho chức năng bỏ qua cần cấu hình.

Q4: Một số đầu vào trên A16B-2202-0726 đang đọc tình trạng không chính xác liên tục.

Nhầm đọc đầu vào không liên tục với xác nhận đúng điểm dây dẫn vào bộ lọc đầu vào sự suy giảm tụ trên bảng lão hóa.

Các tụ điện lọc đầu vào làm mịn các tín hiệu đầu vào 24V trước khi chúng đến các bộ cách ly quang học.

Khi các tụ điện già đi, hiệu quả lọc của chúng giảm xuống, cho phép các chất chuyển động tiếng ồn tạo ra các phép đọc đầu vào sai.

Triệu chứng này phụ thuộc vào nhiệt độ nó thường trở nên tồi tệ hơn khi bảng làm nóng trong hoạt động.

Q5: Một máy thay thế A16B-2202-0726 từ một máy khác của cùng một mô hình 16-A có sẵn. Nó có thể được sử dụng trực tiếp không?

Một A16B-2202-0726 từ một nền tảng điều khiển giống hệt nhau có thể được trao đổi trực tiếp ¢ bảng là một mặt hàng tiêu chuẩn mà không có cấu hình cụ thể của máy được lưu trữ trên nó.

Bản đồ địa chỉ I / O của PMC cho bảng này được lưu trữ trong các thông số PMC của CNC, chứ không phải trên bản thân bảng.

Sau khi lắp đặt bảng thay thế, các điểm I/O nên hoạt động mà không có bất kỳ thay đổi tham số nào.

Kiểm tra qua màn hình chẩn đoán I / O của CNC sau khi cài đặt để xác nhận tất cả các đầu vào và đầu ra dự kiến đang phản ứng chính xác.
