| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-2202-0790 |

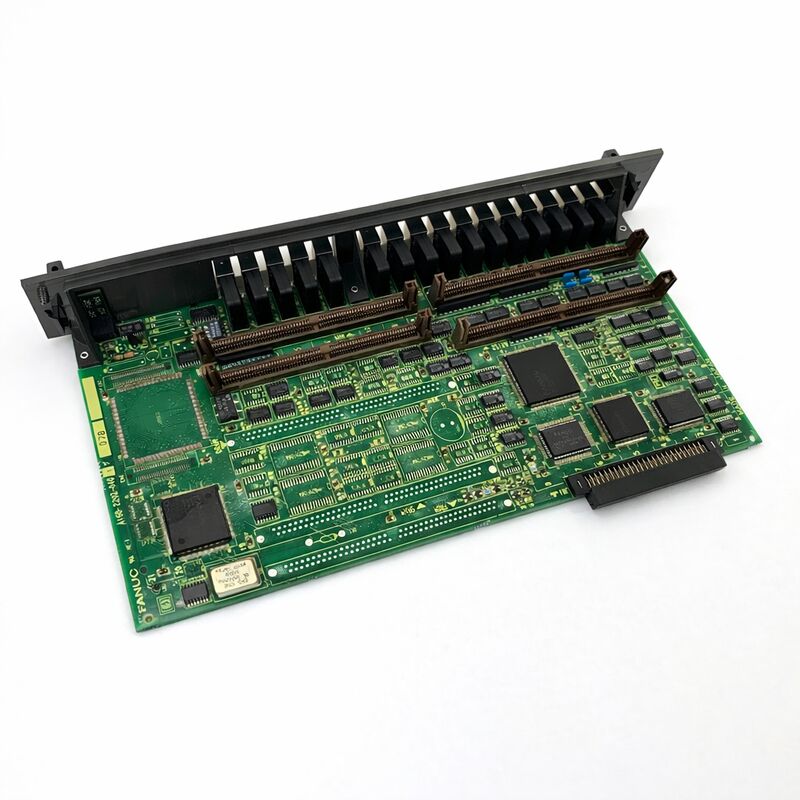

Mã sản phẩm: A16B-2202-0790
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch I/O Bảng điều khiển Người vận hành
Dòng bo mạch: A16B-2202
Hệ thống tương thích: FANUC Series 16 / 18 CNC và tương thích
A16B-2202-0790 là một bo mạch in I/O bảng điều khiển người vận hành từ dòng A16B-2202 của FANUC. Bo mạch này thuộc nhóm các bo mạch giao diện I/O trong hệ sinh thái bộ điều khiển Series 16 và 18 của FANUC, kết nối chương trình thang máy PMC của bộ điều khiển CNC với phần cứng bảng điều khiển người vận hành của máy công cụ.
Dòng A16B-2202 bao gồm một phạm vi bo mạch I/O được xác định rõ ràng — các biến thể khác nhau phục vụ các số lượng kênh đầu vào/đầu ra và cấu hình điện khác nhau — và -0790 là một biến thể trong gia đình đã được thiết lập này.
Mục đích của bo mạch I/O bảng điều khiển người vận hành là trực tiếp: nó là giao diện điện giữa người vận hành và bộ điều khiển CNC.
Khi người vận hành nhấn nút điều chỉnh tốc độ tiến dao, chọn chế độ trên công tắc chọn chế độ hoặc nhấn nút bắt đầu chu trình, các hành động vật lý đó sẽ tạo ra tín hiệu điện.
Bo mạch I/O nhận các tín hiệu đó, chuyển đổi chúng thành trạng thái kỹ thuật số và trình bày chúng cho các thanh ghi đầu vào của PMC. Chương trình thang máy PMC đọc các đầu vào này và phản hồi bằng cách kích hoạt các chức năng CNC thích hợp hoặc điều khiển các đầu ra máy thích hợp.
Đường dẫn trở lại cũng quan trọng không kém. Mọi đèn báo trên bảng điều khiển — đèn báo chu trình đang chạy, đèn báo trục chính đang hoạt động, đèn báo lỗi — đều được điều khiển bởi logic đầu ra của PMC. Các mạch đầu ra trên bo mạch I/O lấy các lệnh đầu ra logic này và chuyển đổi chúng thành dòng điện chiếu sáng các đèn vật lý.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-2202-0790 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch I/O Bảng điều khiển Người vận hành |
| Dòng bo mạch | A16B-2202 |
| Hệ thống tương thích | FANUC Series 16 / 18 CNC và tương thích |
| Ứng dụng | Giao diện I/O kỹ thuật số bảng điều khiển người vận hành |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Mối quan hệ giữa bảng điều khiển người vận hành và bộ điều khiển CNC được trung gian hoàn toàn thông qua bo mạch I/O. Điều này là có chủ đích.
Dây dẫn vật lý từ bảng điều khiển — hàng chục hoặc hàng trăm dây dẫn riêng lẻ cho công tắc, đèn và bộ chọn — không kết nối trực tiếp với logic chính của bộ điều khiển CNC. Nó kết nối với bo mạch I/O. Bo mạch I/O cung cấp điều kiện tín hiệu, bảo vệ và giao diện điện chuyển đổi tín hiệu trường thành các mức logic tương thích với bộ điều khiển.
Sự tách biệt này phục vụ nhiều mục đích.
Dây dẫn trường từ bảng điều khiển có thể mang nhiễu, quá độ chuyển mạch và ghép chéo từ các dây dẫn nguồn gần đó.
Các mạch đầu vào của bo mạch I/O lọc và làm sạch các tín hiệu này để PMC nhận được dữ liệu sạch, đáng tin cậy.
Các mạch đầu ra trên bo mạch I/O điều khiển dòng điện tương đối cao cần thiết cho đèn báo — dòng điện có thể làm hỏng các mạch logic của bộ điều khiển nếu kết nối trực tiếp.
PMC giao tiếp với bo mạch I/O qua bus nối tiếp I/O Link của FANUC.
Kết nối nối tiếp này có nghĩa là khoảng cách vật lý giữa tủ điều khiển và bảng điều khiển người vận hành không bị giới hạn bởi chiều dài của các dây tín hiệu riêng lẻ.
Cáp I/O Link mang tất cả dữ liệu kênh giữa bộ điều khiển và bo mạch I/O dưới dạng luồng dữ liệu nối tiếp tốc độ cao.
Bo mạch I/O giải mã dữ liệu này và điều khiển các đầu ra vật lý tương ứng.
Lỗi bo mạch I/O bảng điều khiển người vận hành là một trong những lỗi dễ thấy nhất trong hệ thống CNC.
Bảng điều khiển là giao diện chính giữa người vận hành và máy. Khi bo mạch I/O bị lỗi, lỗi sẽ hiển thị ngay lập tức: các nút không phản hồi, đèn báo hiển thị trạng thái không chính xác hoặc máy từ chối vào chế độ tự động vì các đầu vào khóa liên động an toàn của nó không được đọc chính xác.
Các màn hình chẩn đoán của PMC trên CNC là công cụ chẩn đoán chính. Các màn hình này hiển thị trạng thái trực tiếp của mọi địa chỉ I/O trong hệ thống.
Một kỹ thuật viên có kinh nghiệm theo dõi địa chỉ đầu vào cho một nút bảng điều khiển cụ thể trong khi thực sự nhấn và nhả nút.
Nếu địa chỉ thay đổi trạng thái, mạch đầu vào cho kênh đó đang hoạt động. Nếu không, lỗi nằm ở bo mạch, dây dẫn hoặc chính thiết bị bảng điều khiển.
Nhiều lỗi đầu vào hoặc đầu ra xảy ra cùng lúc — đặc biệt là trong một nhóm đầu nối — mạnh mẽ gợi ý lỗi bo mạch chứ không phải vấn đề dây dẫn.
Lỗi dây dẫn riêng lẻ thường ảnh hưởng đến một tín hiệu tại một thời điểm; lỗi bo mạch có xu hướng ảnh hưởng đến nhiều kênh chia sẻ một trình điều khiển đầu vào hoặc đầu ra chung.
Dòng A16B-2202 chứa nhiều biến thể phục vụ các số lượng kênh I/O và loại điện khác nhau.
Các biến thể được phân biệt bằng số lượng đầu vào, số lượng đầu ra, liệu chúng có bao gồm chức năng bỏ qua tốc độ cao (HDI) hay không và loại điện của chúng (nguồn hoặc hút).
Việc chọn bộ thay thế phù hợp đòi hỏi phải biết mã sản phẩm chính xác của bo mạch đã lắp đặt.
Biến thể -0790 phục vụ cấu hình I/O cụ thể của nó trong gia đình A16B-2202. Thay thế nó bằng một biến thể có hậu tố khác — ngay cả một biến thể có số lượng kênh tương tự — có nguy cơ loại điện không chính xác hoặc gán địa chỉ I/O không tương thích.
Luôn tìm kiếm một mã sản phẩm khớp chính xác.
Q1: Bộ chọn chế độ của bảng điều khiển máy và một số nút bấm ngừng phản hồi sau một sự kiện sét đánh gần đó. CNC không hiển thị bất kỳ cảnh báo nào. Liệu A16B-2202-0790 có thể bị hỏng không?
Các sự kiện sét đánh có thể đưa quá độ điện áp vào tủ điều khiển thông qua nguồn điện của tòa nhà hoặc thông qua các đường cáp dài từ bảng điều khiển. Các bo mạch I/O được kết nối trực tiếp với dây dẫn trường và có thể hấp thụ năng lượng quá độ từ đường dẫn này.
Các mạch bảo vệ đầu vào có thể đã bị lỗi, khiến các kênh đầu vào không hoạt động ngay cả khi bo mạch được cấp nguồn.
CNC không hiển thị cảnh báo vì PMC vẫn đang chạy — nó chỉ không nhận được tín hiệu đầu vào của bảng điều khiển.
Thay thế bo mạch là phản ứng phù hợp.
Q2: Một số đèn báo trên bảng điều khiển luôn sáng, bất kể trạng thái thực tế của máy. Nguyên nhân nào có thể gây ra điều này trên A16B-2202-0790?
Các đầu ra sáng vĩnh viễn với trạng thái logic PMC chính xác (PMC đang lệnh cho đầu ra tắt) cho thấy phần trình điều khiển đầu ra trên bo mạch bị lỗi. Các trình điều khiển đầu ra có thể đã bị hỏng do lỗi dây dẫn, quá áp trên nguồn đèn hoặc đơn giản là do lão hóa linh kiện.
Xác minh điện áp nguồn đèn nằm trong thông số kỹ thuật.
Nếu đúng và PMC đang lệnh cho đầu ra tắt, các IC trình điều khiển đầu ra trên bo mạch đã bị lỗi. Thay thế bo mạch.
Q3: Kết nối I/O Link giữa bộ điều khiển và A16B-2202-0790 hiển thị cảnh báo lỗi giao tiếp. Cáp có vẻ không bị hư hại. Cần điều tra điều gì?
Lỗi giao tiếp I/O Link với cáp được xác nhận là tốt có thể do xung đột địa chỉ I/O Link (nếu bo mạch vừa được thay thế hoặc cấu hình lại), mạch giao diện I/O Link bị lỗi trên bo mạch hoặc sự cố với giao diện I/O Link ở phía bộ điều khiển.
Kiểm tra cài đặt địa chỉ I/O Link trên bo mạch so với các tham số gán I/O của CNC.
Nếu địa chỉ chính xác và cảnh báo vẫn còn, mạch giao diện I/O Link của bo mạch có thể đã bị lỗi.
Q4: Một kỹ thuật viên bảo trì gần đây đã làm việc bên trong tủ máy. Sau đó, một số chức năng của bảng điều khiển trở nên thất thường. Không có hư hỏng rõ ràng nào được nhìn thấy. Điều gì đã xảy ra?
Các chức năng bảng điều khiển thất thường sau khi làm việc trong tủ thường cho thấy một đầu nối bị lỏng một phần.
Kỹ thuật viên có thể vô tình làm xê dịch một đầu nối trên bo mạch I/O trong quá trình làm việc trong tủ. Tắt nguồn, xác định vị trí các đầu nối trên A16B-2202-0790 và cắm chặt lại từng đầu nối.
Cũng kiểm tra bất kỳ cáp nào có thể đã bị ngắt kết nối hoặc bị kẹp vô tình.
Trong hầu hết các trường hợp, điều này sẽ giải quyết vấn đề mà không cần thay thế bo mạch.
Q5: Máy có bộ điều khiển 0i-TB, nhưng tài liệu liệt kê A16B-2202-0790 là bo mạch Series 16/18. Nó có thể được sử dụng không?
Khả năng tương thích với 0i-TB phụ thuộc vào cấu hình I/O của bộ điều khiển. Một số bo mạch I/O từ dòng A16B-2202 được sử dụng trên nhiều thế hệ bộ điều khiển FANUC khi kiến trúc I/O Link và phạm vi địa chỉ tương thích.
Xác nhận khả năng tương thích của bo mạch cụ thể với cấu hình 0i-TB bằng cách kiểm tra tài liệu điện của máy hoặc tham khảo tài liệu tham khảo dịch vụ của FANUC.
Không bao giờ lắp bo mạch vào cấu hình mà khả năng tương thích chưa được xác nhận rõ ràng.
