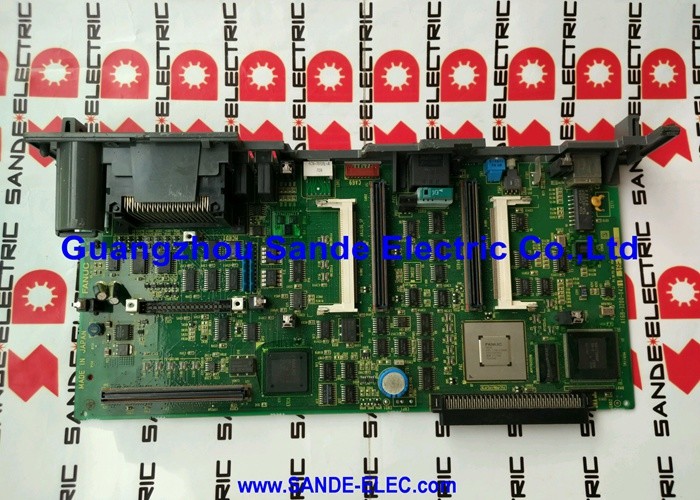

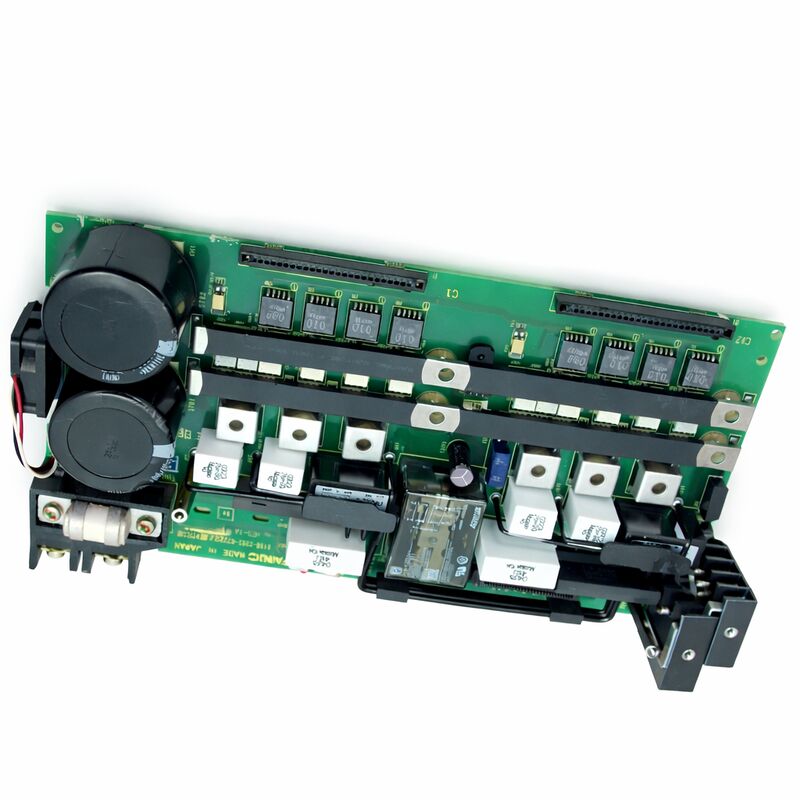

Bo mạch Fanuc A16b-2202-0772 Bộ truyền động Alpha A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772

Số phần:A16B-2202-0772

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:PCB I/O của bảng điều khiển

Dòng bảng:A16B-2202

Hệ thống tương thích:FANUC Series 16 / 18 CNC và tương thích

Tổng quan

A16B-2202-0772 là một bảng mạch in I / O bảng điều khiển từ loạt A16B-2202 của FANUC. It belongs to the cluster of I/O boards in FANUC's Series 16 and 18 controller ecosystem that handle the communication between the CNC controller's PMC and the machine tool's operator interface hardware.

Bảng I / O bảng điều khiển mang các tín hiệu làm cho giao diện người-máy hoạt động: mỗi nút bấm trên bảng điều khiển của máy được nhận thông qua bảng này,và mỗi trạng thái đèn chỉ số điều khiển bởi thang PMC được đầu ra thông qua bảng này.

Dòng A16B-2202 bao gồm một loạt các PCB I / O FANUC cho các ứng dụng Series 16 và 18, bao gồm số lượng kênh và loại I / O khác nhau.

Trong loạt này, các biến thể riêng lẻ được xác định bởi số lượng đầu vào, số lượng đầu ra và loại điện xác định máy và cấu hình bảng điều khiển mà chúng phục vụ.

-0772 là một biến thể được xác định như vậy, được cấu hình cho ứng dụng I / O bảng điều khiển đặc biệt của nó trong hệ thống phân cấp hệ thống FANUC Series 16/18.

Các bảng này được gắn trong tủ điều khiển và kết nối với dây dẫn của bảng điều khiển.

Chúng nhận tín hiệu đầu vào từ các nút, công tắc phím, công tắc chọn và mạch dừng khẩn cấp và chúng dẫn tín hiệu đầu ra đến đèn chỉ số, báo động âm thanh,và các thiết bị phản hồi bảng khác.

Độ tin cậy của chúng trực tiếp hiển thị cho người vận hành máy ̇ một bảng I / O bảng điều khiển bị lỗi tạo ra các phản hồi bảng thiếu hoặc không chính xác mà ngay lập tức hiển thị trong quá trình vận hành máy.

Các thông số kỹ thuật chính

Giao diện bảng điều khiển Điều mà bảng này làm

Bảng điều khiển của một công cụ máy CNC là điểm mà người vận hành tương tác với máy.

Từ bảng điều khiển, người vận hành bắt đầu và dừng các chương trình, chọn các chế độ hoạt động, cho phép chuyển động trục, điều khiển chức năng trục và chất làm mát và nhận thức báo động.

Mỗi sự tương tác này đòi hỏi một đường dẫn tín hiệu điện vật lý từ phần cứng bảng điều khiển đến bộ điều khiển CNC.

A16B-2202-0772 cung cấp con đường tín hiệu trên phía đầu vào: khi người vận hành nhấn nút, công tắc bảng điều khiển đóng một mạch.PCB I / O phát hiện sự đóng cửa này và trình bày nó cho PMC dưới dạng trạng thái đầu vào logic.

Chương trình thang PMC đọc trạng thái này và phản hồi có lẽ kích hoạt một chế độ, bắt đầu một chức năng hoặc truyền tín hiệu đến lõi NC.

Ở phía đầu ra, các chỉ báo động cơ PMC tuyên bố: chế độ hiện đang hoạt động, trục đang chạy, thay đổi công cụ đã sẵn sàng.

PCB I / O lấy các trạng thái đầu ra logic này từ PMC và điều khiển dòng thông qua các mạch đèn chỉ số hoặc cuộn relé được kết nối với các đầu ra của nó.

Mỗi nút bảng điều khiển và mỗi chỉ báo bảng điều khiển trên máy chạy qua đường dẫn logic này.

PCB I/O là phần cứng làm cho nó có thể.

Công ước nguồn và bể

PCB I / O bảng điều khiển trong loạt A16B-2202 được sản xuất trong cấu hình điện loại nguồn và loại bể.

Các đầu ra loại nguồn cung cấp điện từ bảng đến tải.

Trọng tải một đèn hoặc cuộn relé kết nối giữa đầu cuối đầu ra của bảng và mặt đất. Khi PMC kích hoạt đầu ra, bảng điều khiển dòng thông qua tải.

Các đầu ra loại bể cung cấp một con đường điện đến mặt đất.

Trọng lượng kết nối giữa điện áp cung cấp và đầu cuối đầu ra của bảng. Khi PMC kích hoạt đầu ra, bảng kéo đầu ra về phía mặt đất, hoàn thành mạch.

Loại bảng được lắp đặt phải phù hợp với hệ thống dây dẫn bảng. Lắp đặt một bảng loại nguồn nơi dự kiến một bảng loại bồn rửa hoặc ngược lại sẽ tạo ra chức năng đầu ra bảng không chính xác hoặc vắng mặt.Luôn luôn xác nhận loại điện của bảng lắp đặt từ nhãn của nó trước khi mua một thay thế.

Các triệu chứng và chẩn đoán lỗi

Khi một bảng A16B-2202-0772 phát triển lỗi, các triệu chứng có thể nhìn thấy trên bảng điều khiển.Các đầu vào không còn ghi nhận nhấn nút không tạo ra phản ứng CNC hoặc đầu ra được bật hoặc tắt vĩnh viễn chỉ ra lỗi bảng hoặc vấn đề dây điện trường.

Màn hình chẩn đoán PMC của CNC cung cấp công cụ chẩn đoán trực tiếp.Theo dõi đăng ký đầu vào trong khi hoạt động vật lý mỗi công tắc xác nhận liệu bảng đang nhận và truyền tín hiệu.

Nếu PMC hiển thị trạng thái đầu vào chính xác khi chuyển đổi được kích hoạt, bảng đang hoạt động cho kênh đó.

Nếu PMC không cho thấy sự thay đổi trong khi công tắc hoạt động và công tắc và dây điện được xác nhận là tốt, mạch đầu vào của bảng cho kênh đó đã thất bại.

Các lỗi đầu ra cũng được chẩn đoán tương tự bằng cách sử dụng chức năng đầu ra buộc của PMC để chỉ thị một trạng thái đầu ra cụ thể và xác nhận trên bảng xem đèn hoặc thiết bị tương ứng có phản ứng hay không.

Câu hỏi thường gặp

Q1: Một số nút bảng điều khiển đã ngừng hoạt động sau một thủ tục bảo trì trong tủ điều khiển.

Công việc bảo trì trong tủ điều khiển có thể gây ra rối loạn kết nối không mong muốn.xác minh tất cả các đầu nối giữa hệ thống dây dẫn bảng và PCB I / O được đặt hoàn toàn.

Một đầu nối không có chỗ ngồi một phần tạo ra chính xác mô hình mà bạn mô tả nhiều đầu vào thất bại cùng nhau.

Lắp đặt lại tất cả các kết nối, kiểm tra chức năng bảng điều khiển, và nếu lỗi vẫn còn với chỗ ngồi kết nối được xác nhận, kiểm tra bảng để xác định thiệt hại.

Câu 2: Tất cả đèn chỉ số bảng đều được bật vĩnh viễn bất kể trạng thái PMC. Đây là lỗi PCB I / O hay lỗi dây?

Các đầu ra luôn sáng mặc dù trạng thái PMC chính xác chỉ ra tình trạng mạch ngắn trong mạch điều khiển đầu ra hoặc trong dây dẫn.

Kiểm tra xem điện áp cung cấp thông thường của mạch đèn có ở mức chính xác hay không? một điện áp quá mức trên nguồn cung cấp có thể khiến đèn chiếu sáng thông qua các mạch bảo vệ trình điều khiển đầu ra bị suy giảm.

Nếu điện áp cung cấp là chính xác, theo dõi đăng ký đầu ra của PMC để xác nhận PMC đang ra lệnh tắt đầu ra.

Nếu lệnh PMC tắt nhưng đèn vẫn bật, phần trình điều khiển đầu ra của bảng có thể đã thất bại.

Q3: Máy đã bị ngập nước làm mát và bảng điều khiển đã ngừng hoạt động. A16B-2202-0772 có thể được phục hồi sau khi nhiễm nước làm mát?

Sự phục hồi phụ thuộc vào mức độ nhiễm trùng và cách nhanh chóng giải quyết nó.Một bảng tiếp xúc với sương mù chất làm mát mà chưa gây ăn mòn thường có thể được làm sạch bằng chất tẩy rửa tiếp xúc an toàn cho điện tử và trở lại sử dụng sau khi khô kỹ.

Một tấm đã bị chìm hoặc bị ướt trong một thời gian dài thường cho thấy vết ăn mòn không thể phục hồi hoàn toàn.

Kiểm tra dưới hình phóng to sau khi làm sạch ️ ăn mòn hoạt động trên các dấu vết đồng hoặc dây dẫn thành phần là dấu hiệu cho thấy tấm không có khả năng phục hồi đáng tin cậy.

Q4: Làm thế nào tôi xác nhận loại I / O (nguồn hoặc bồn rửa) của A16B-2202-0772 đã lắp đặt trước khi mua thay thế?

Đọc nhãn bảng trực tiếp. nhãn trên bảng được cài đặt sẽ xác định loại I / O trong mô tả hoặc dòng thông số kỹ thuật của nó.

Nếu nhãn bị hư hỏng, hãy tham khảo tài liệu điện của máy. ¢ Loại PCB I/O được chỉ định trong phần cấu hình bộ điều khiển của hướng dẫn bảo trì máy.

Nếu không có, một kỹ thuật viên FANUC có trình độ có thể xác định loại bằng cách đo các đặc điểm mạch tại các đầu ra của bảng với thiết bị thử nghiệm thích hợp.

Q5: Sau khi thay thế bảng này, CNC hiển thị một lỗi giao tiếp bảng điều khiển mà không tồn tại trước đó.

Một lỗi giao tiếp bảng điều khiển sau khi thay thế bảng thường chỉ ra một trong ba vấn đề: bảng thay thế có cấu hình địa chỉ I / O Link khác với bản gốc,một đầu nối không được kết nối đầy đủ trên bảng thay thế, hoặc bảng thay thế có lỗi tạo ra tình trạng lỗi trên bus I / O Link.

Kiểm tra cài đặt địa chỉ I/O Link và chỗ ngồi đầu tiên.

Nếu cả hai xác nhận là chính xác, bảng thay thế có thể cần phải được thay thế.
