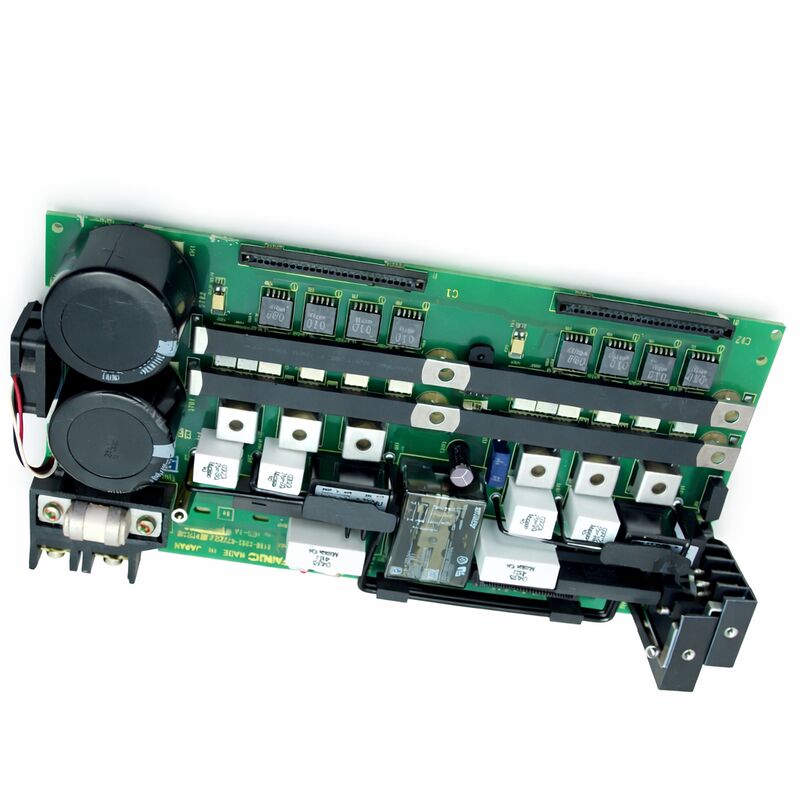

Fanuc A16b-2202-0773 Bảng máy tính Alpha Drive Unit A16B22020773 A16B-22O2-O773

FANUC A16B-2202-0773

Số phần:A16B-2202-0773

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:PCB I/O của bảng điều khiển

Dòng bảng:A16B-2202

Hệ thống tương thích:Hệ thống điều khiển CNC FANUC

Tổng quan

A16B-2202-0773 là một bảng mạch in I / O bảng điều khiển từ loạt A16B-2202 của FANUC.Nó xử lý giao diện tín hiệu giữa bộ điều khiển CNC và bảng điều khiển của máy.

Mỗi nút, công tắc, bộ chọn xoay và chỉ số trên bảng điều khiển được kết nối với bộ điều khiển thông qua các đường dẫn tín hiệu I / O mà bảng quản lý.

Dòng A16B-2202 bao gồm các bảng I / O bảng điều khiển trên nhiều thế hệ bộ điều khiển CNC FANUC.

Các bảng này dịch các đầu vào vật lý từ bảng điều khiển người vận hành ¢ nhấn bàn phím, chuyển đổi chọn chế độ, bắt đầu chu kỳ, giữ thức ăn,dừng khẩn cấp vào tín hiệu kỹ thuật số bộ điều khiển CNC có thể hành động.

Chúng cũng điều khiển các chỉ số đầu ra của bảng điều khiển: đèn cho người vận hành biết chế độ nào đang hoạt động, chức năng nào được bật và trạng thái hiện tại của máy là gì.

Không có bảng I / O bảng điều khiển hoạt động, CNC không có đường dẫn đáng tin cậy cho các lệnh của người vận hành.

Di chuyển trục có thể vẫn có thể thông qua các phương pháp tham số trực tiếp, nhưng hoạt động máy thông thường thông qua bảng điều khiển không thể.

Bảng này là một yêu cầu chức năng cho các hoạt động gia công thông thường.

Các thông số kỹ thuật chính

Bảng I/O điều khiển Đường dẫn tín hiệu

Khi một người điều khiển máy nhấn "Cycle Start", việc đóng nút vật lý đó tạo ra một tín hiệu điện áp hoặc mặt đất đi qua một cáp đến bảng I / O bảng điều khiển.

Các mạch đầu vào của bảng đọc tín hiệu này và báo cáo trạng thái cho logic thang PMC của bộ điều khiển CNC.

PMC đọc đầu vào "Bắt đầu chu kỳ" và, nếu tất cả các điều kiện được đáp ứng, bắt đầu chu kỳ cắt.

Con đường này tồn tại cho mọi nút và công tắc trên bảng điều khiển.yêu cầu thay đổi công cụ mỗi sản xuất một tín hiệu mà bảng I / O giao diện với CNC.

Ở phía đầu ra, bảng nhận các lệnh từ CNC "chuyển đèn Cycle Active", "cho phép chỉ số Feed Hold" và điều khiển các đèn bảng tương ứng.

Danh hiệu "loại nguồn" mô tả công ước logic tín hiệu.

Trong I / O loại nguồn, mạch đầu vào của bảng phát hiện dòng chảy từ thiết bị trường.

Đây là một trong hai quy ước I / O công nghiệp phổ biến, và nó xác định cách cấu hình dây điện bảng điều khiển.

Các thiết bị trường phải phù hợp với loại I / O của bảng để hoạt động chính xác.

Dòng A16B-2202 ¢ Bảng bảng điều khiển cho các hệ thống CNC

Dòng A16B-2202 bao gồm một loạt các biến thể bảng I / O bảng điều khiển, mỗi loại có số điểm I / O cụ thể, các loại tín hiệu logic,và các tính năng chức năng phù hợp với các cấu hình nền tảng điều khiển khác nhau.

Dòng bao gồm I / O bảng điều khiển tiêu chuẩn trong số lượng kênh khác nhau 48, 64, 72, 96,104 sự kết hợp đầu vào và đầu ra và bao gồm các biến thể với các tính năng như đầu vào nhảy tốc độ cao cho chu kỳ thăm dò.

Các biến thể -0773 chiếm một vị trí cụ thể trong gia đình này, xác định số lượng I / O cụ thể và các tính năng phù hợp với cấu hình hệ thống mục tiêu của nó.

Giống như các bảng I / O bảng điều khiển khác trong loạt này, -0773 được cài đặt trong kệ bảng điều khiển và giao tiếp với bộ điều khiển CNC thông qua giao diện I / O bảng điều khiển.

Xác định biến thể chính xác là rất quan trọng.

Các số hậu tố A16B-2202 khác nhau không thể trao đổi. Một bảng không chính xác có thể có cùng kích thước vật lý và bố trí kết nối nhưng công suất tín hiệu khác nhau.Luôn luôn xác nhận hậu tố của bảng được lắp đặt từ nhãn của nó trước khi mua một thay thế.

Xác định lỗi ¢ Các lỗi I/O của bảng điều khiển

Khi một bảng I / O của bảng điều khiển bị trục trặc, sự cố thường xuất hiện dưới dạng một trong ba mô hình.Chỉ số tất cả tắt hoặc tất cả chiếu sáng.

Thất bại một phần làm cho các chức năng bảng điều khiển cụ thể không phản hồi trong khi các chức năng khác hoạt động bình thường. Điều này thường chỉ ra một phần cụ thể của mảng I / O của bảng hoặc một đường ray điện cụ thể trên bảng.

Các lỗi gián đoạn hàm bảng điều khiển đôi khi hoạt động và không làm việc khác thường bắt nguồn từ các vấn đề liên lạc kết nối chứ không phải là bản thân bảng.

Trước khi kết luận bảng đã thất bại, kiểm tra các kết nối cáp bảng ở cả hai cuối bảng và cuối bảng.

Các cáp bảng điều khiển tích lũy mài mòn tại các điểm kết nối từ việc lắp ráp và tháo rời bảng điều khiển lặp đi lặp lại.

Một đầu nối bị hỏng hoặc bị hư hỏng sẽ gây ra các triệu chứng tương tự như một lỗi bảng.

Nếu kết nối được xác nhận tốt và lỗi vẫn còn, bảng là ứng cử viên thay thế.

Câu hỏi thường gặp

Q1: Một số phím bảng cụ thể đã ngừng phản hồi. Những phím khác hoạt động bình thường. Có phải lỗi là A16B-2202-0773 không?

Thất bại chìa khóa chọn lọc ?? các chìa khóa cụ thể không phản hồi trong khi các khóa khác hoạt động ?? có thể chỉ ra lỗi bảng, nhưng cũng tương đương với lỗi bảng phím hoặc lỗi cáp bảng.

Kiểm tra bằng cách thay thế cáp bảng điều khiển trước nếu có thể.

Nếu cáp bảng được xác nhận là tốt, lỗi là hoặc trong phần I / O cụ thể của bảng hoặc trong các liên lạc bàn phím cho các phím cụ thể đó.Kiểm tra bảng phím dưới các phím bị ảnh hưởng cho ô nhiễm hoặc mòn.

Q2: Máy hiển thị báo động bảng điều khiển sau khi điện giật. Bảng có sự đổi màu rõ ràng gần một đầu nối.

Sự đổi màu rõ ràng cho thấy một sự cố thành phần từ sự kiện điện.Không cố gắng khôi phục hoạt động với một bảng bị hư ̇ lỗi có thể cascade đến bảng chính CNC thông qua giao diện nếu mạch bị hư áp dụng tín hiệu không chính xác.

Ngoài ra, kiểm tra điện áp cung cấp điện bảng trước khi cài đặt thay thế để xác nhận tình trạng quá điện áp được xóa.

Q3: Sự khác biệt giữa bảng I / O bảng điều khiển loại nguồn và loại bồn rửa là gì?

Các bảng loại nguồn cung cấp điện từ bảng đến thiết bị trường. Thiết bị trường ( nút, công tắc) kết nối đường dẫn điện với mặt đất để kích hoạt đầu vào.Các bảng loại bể bể bơi hiện tại từ thiết bị trường.

Thiết bị trường cung cấp điện áp cho đầu vào của bảng. dây điện bảng là khác nhau cho mỗi loại - một bảng loại nguồn không thể hoạt động chính xác với dây điện trường được cấu hình cho loại bồn rửa.

Luôn luôn xác nhận quy ước dây dẫn trước khi mua một bảng thay thế.

Q4: Máy đã được trang bị một bảng điều khiển mới. Bảng điều khiển không giao tiếp đúng với CNC. A16B-2202-0773 có thể cần thay thế không?

Trong một kịch bản nâng cấp, dây dẫn bảng và quy ước I / O của bảng phải phù hợp. Nếu bảng nâng cấp sử dụng một quy ước I / O khác (nguồn so với bể) hoặc một mức tín hiệu khác,bảng có thể cần phải được thay đổi sang một biến thể tương thích.

Ngoài ra xác nhận rằng pinout cáp bảng phù hợp với việc chỉ định kết nối của bảng.

Một bảng kết nối sai sẽ xuất hiện như một lỗi bảng nhưng bảng không phải là lỗi.

Q5: Có thể sửa chữa cấp thành phần trên bảng này không?

Sửa chữa ở cấp thành phần là có thể cho các lỗi cụ thể: Diode bảo vệ đầu vào bị hư hỏng, IC trình điều khiển chỉ số bị hỏng, các tiếp xúc kết nối bị oxy hóa.

Các IC giao diện FANUC độc quyền, nếu bị hỏng, thường không có sẵn độc lập và làm cho việc sửa chữa ở cấp thành phần không thực tế cho các lỗi đó.

Một dịch vụ sửa chữa FANUC đủ điều kiện có thể đánh giá chế độ hỏng cụ thể và tư vấn về khả năng sửa chữa.
