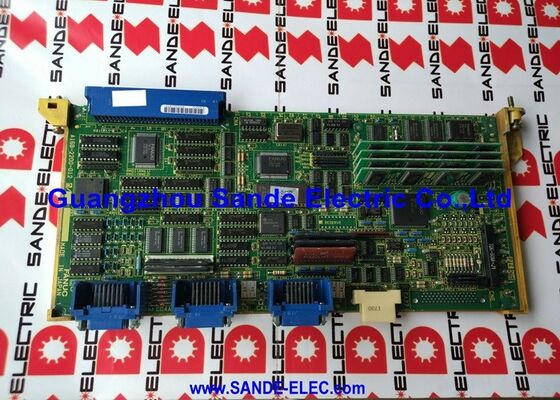

FANUC Axis Board sử dụng A16B-2203-0020 Trong tình trạng tốt A16B22030020 A16B-22O3-OO2O

FANUC A16B-2203-0020 | Bo mạch giao diện trục nối tiếp 32-bit cho dòng FANUC 0/0-C Loại B 3/4 trục

Mã sản phẩm: A16B-2203-0020

Nhà sản xuất: FANUC Corporation (Nhật Bản)

Loại sản phẩm: Bo mạch giao diện trục servo — Loại B (Nối tiếp)

Hệ thống CNC tương thích: FANUC Series 0, Series 0-C (0-TD, 0-TTD, 0-MD)

Tổng quan

A16B-2203-0020 là bo mạch giao diện trục nối tiếp 32-bit của FANUC dành cho các dòng CNC FANUC Series 0 và 0-C — đặc biệt là cấu hình giao diện Loại B được sử dụng trên các biến thể điều khiển trung tâm tiện (0-TD, 0-TTD) và trung tâm gia công (0-MD).

Bo mạch cung cấp khả năng điều khiển servo 3 hoặc 4 trục với giao diện nối tiếp Loại B, định tuyến phản hồi bộ mã hóa động cơ trực tiếp từ bộ mã hóa đến bo mạch điều khiển CNC, thay vì qua bộ khuếch đại servo như trong cấu hình Loại A.

Kiến trúc 32-bit của bo mạch này định vị nó là thẻ trục nối tiếp kỹ thuật số thế hệ sau trong dòng 0-C. Nó xử lý giao tiếp nối tiếp tốc độ cao với các bộ khuếch đại servo Alpha, tính toán sai số theo dõi trên mỗi trục và cập nhật lệnh vận tốc tại mỗi chu kỳ nội suy CNC.

Đường phản hồi bộ mã hóa Loại B cung cấp cho CNC kiến thức vị trí trực tiếp từ động cơ thay vì vị trí suy ra thông qua bộ khuếch đại, điều này được ưa chuộng trong các ứng dụng yêu cầu độ chính xác định vị cao nhất.

FANUC đã ngừng sản xuất A16B-2203-0020, nhưng bo mạch này vẫn rất quan trọng đối với hoạt động liên tục của một lượng lớn máy FANUC 0-C/0-TD/0-MD vẫn đang hoạt động trong dịch vụ sản xuất.

Các máy này giữ được khả năng chính xác của chúng trong nhiều thập kỷ khi được bảo trì đúng cách, làm cho các bộ phận thay thế đáng tin cậy trở nên thiết yếu.

Thông số kỹ thuật chính

Giao diện Loại B — Kiến trúc phản hồi bộ mã hóa

Chỉ định Loại B trên bo mạch này xác định cách phản hồi vị trí đến bộ điều khiển CNC. Trong kiến trúc Loại B, cáp phản hồi bộ mã hóa động cơ chạy từ bộ mã hóa — được gắn trên động cơ servo — trực tiếp trở lại bo mạch trục của bộ điều khiển CNC.

A16B-2203-0020 nhận phản hồi này trực tiếp, cung cấp cho CNC vị trí trục động cơ thực tế trên cơ sở từng chu kỳ.

Điều này trái ngược với Loại A, nơi phản hồi đi qua bộ khuếch đại Alpha trước khi đến CNC.

Cả hai phương pháp đều đạt được khả năng điều khiển servo có độ chính xác cao, nhưng đường phản hồi trực tiếp của Loại B được chọn cho các ứng dụng mà việc định tuyến cáp đến bộ điều khiển CNC thực tế hơn, hoặc nơi thiết kế của nhà sản xuất máy ưu tiên cấu trúc phản hồi trực tiếp.

Đối với kỹ sư bảo trì, ý nghĩa thực tế là các bo mạch trục Loại A và Loại B không thể thay thế cho nhau.

Một máy được thiết kế cho hoạt động Loại B — với cáp bộ mã hóa được định tuyến trực tiếp đến CNC — yêu cầu A16B-2203-0020 (hoặc các tương đương Loại B) và không thể sử dụng bo mạch Loại A mà không cần đi dây lại đáng kể các mạch phản hồi.

Ứng dụng 0-TD và 0-MD

Chỉ định 0-TD xác định các bộ điều khiển FANUC Series 0-C được cấu hình cho trung tâm tiện — máy tiện và máy tiện.

0-MD xác định cấu hình trung tâm gia công. A16B-2203-0020 được sử dụng trong cả hai lĩnh vực ứng dụng mà giao diện bộ mã hóa Loại B được chỉ định.

Trên các trung tâm tiện, bo mạch thường điều khiển hai trục tuyến tính (Z và X) và trong nhiều cấu hình, trục C để định vị trục chính trong công việc dụng cụ sống.

Trên các trung tâm gia công với cấu hình 4 trục, nó cung cấp trục X, Y, Z và bàn quay hoặc trục B.

Trong cấu hình 0-TTD — trung tâm tiện hai đường dẫn — khả năng 3/4 trục của bo mạch bao gồm một đường dẫn hoàn chỉnh của máy hai tháp pháo.

Ghi chú bảo trì và thay thế

A16B-2203-0020 đã bị FANUC ngừng sản xuất, nghĩa là nó không còn có sẵn thông qua kênh bán hàng sản phẩm mới tiêu chuẩn của FANUC. Các đơn vị thay thế có sẵn thông qua thị trường phụ tùng CNC chuyên dụng.

Khi đặt hàng, hãy xác nhận rằng bo mạch thay thế là phiên bản chính xác cho biến thể điều khiển máy cụ thể (0-TD, 0-TTD hoặc 0-MD), vì có những biến thể nhỏ giữa các loại điều khiển.

Trước khi thay thế một bo mạch trục bị nghi ngờ, hãy xác minh lỗi một cách có hệ thống.

Kiểm tra tính liên tục của cáp phản hồi từ động cơ đến CNC. Xác nhận bộ khuếch đại Alpha đang tạo tín hiệu sẵn sàng của nó.

Hoán đổi các chỉ định trục trong các tham số CNC để xác định xem lỗi trục-1 được báo cáo có di chuyển cùng với sự thay đổi tham số hay không (cho biết sự cố bo mạch điều khiển hoặc tham số) hoặc ở lại trên trục vật lý ban đầu (cho biết sự cố bộ khuếch đại, động cơ hoặc cáp phản hồi).

Câu hỏi thường gặp

Q1: Máy 0-TD chỉ hiển thị cảnh báo servo trên trục Z. Đèn sẵn sàng của bộ khuếch đại Alpha đang bật. A16B-2203-0020 có phải là nguyên nhân gây lỗi không?

Một cảnh báo trục đơn lẻ với đèn sẵn sàng bộ khuếch đại được xác nhận bật sẽ thu hẹp lỗi vào mạch phản hồi giữa bộ mã hóa động cơ và CNC, kênh trục Z của bo mạch trục, hoặc giao tiếp của bo mạch trục với bộ khuếch đại cho kênh đó.

Trước tiên, hãy kiểm tra cáp phản hồi bộ mã hóa — kiểm tra đầu nối tại cả bộ mã hóa động cơ và bo mạch trục xem có hư hỏng chân, ăn mòn hoặc sự cố dây điện không.

Nếu cáp kiểm tra sạch sẽ, kênh trục Z của A16B-2203-0020 bị nghi ngờ.

Q2: Bo mạch Loại B A16B-2203-0020 có thể được thay thế bằng bo mạch Loại A A16B-2200-0390 nếu không có Loại B không?

Không — không có sửa đổi phần cứng đáng kể. Bo mạch Loại B và Loại A sử dụng định tuyến phản hồi bộ mã hóa khác nhau. Máy Loại B có cáp phản hồi bộ mã hóa được nối dây trực tiếp vào đầu nối bo mạch trục.

Máy Loại A định tuyến phản hồi qua bộ khuếch đại Alpha.

Việc hoán đổi loại bo mạch mà không đi dây lại mạch phản hồi của máy sẽ khiến phản hồi bộ mã hóa không được kết nối hoặc kết nối sai, gây ra lỗi trục. Phải sử dụng đúng loại bo mạch.

Q3: A16B-2203-0020 được liệt kê là đã ngừng sản xuất. Hỗ trợ hậu mãi sẽ có sẵn cho bo mạch này trong bao lâu?

Số lượng máy FANUC 0-C/0-TD đã lắp đặt là rất lớn và các công ty sửa chữa CNC chuyên dụng sẽ tiếp tục hỗ trợ các bo mạch này trong nhiều năm — chúng được sửa chữa và tân trang thay vì sản xuất mới, vì vậy nguồn cung không phụ thuộc vào lịch trình sản xuất của nhà máy.

Hạn chế liên quan hơn là tính khả dụng của các thành phần cụ thể được sử dụng trong sửa chữa cấp bo mạch.

Các bo mạch bị lỗi với các lỗi cấp thành phần sẽ vẫn có thể sửa chữa được miễn là các IC và thành phần thụ động quan trọng có thể tìm nguồn cung ứng.

Đối với hầu hết các bo mạch thời kỳ 0-C, điều này kéo dài ít nhất 10–15 năm nữa tính từ hiện tại.

Q4: Sau khi thay thế A16B-2203-0020, tất cả các trục về vị trí gốc chính xác nhưng máy hiển thị cảnh báo lỗi vị trí trong các chuyển động nhanh tốc độ cao. Cần kiểm tra những gì?

Các cảnh báo lỗi vị trí trong các chuyển động nhanh sau khi thay thế bo mạch có thể cho thấy sự không khớp giữa các tham số servo của bo mạch trục và đặc điểm phần cứng của bo mạch thay thế, hoặc độ lợi vòng lặp servo được đặt không chính xác.

Kiểm tra các tham số servo — đặc biệt là giới hạn lỗi vị trí (thường được đặt trong màn hình tham số servo dưới menu bảo trì CNC). Nếu chúng được đặt chính xác trên bo mạch cũ, hãy xác minh rằng các tham số tương tự có trên bo mạch thay thế.

Cũng kiểm tra tính toàn vẹn của cáp phản hồi bộ mã hóa ở tốc độ cao — các gián đoạn phản hồi không liên tục gây ra lỗi vị trí chỉ xuất hiện trong điều kiện động.

Q5: Máy là 0-TTD (trung tâm tiện hai đường dẫn). A16B-2203-0020 bao gồm một đường dẫn. Có cần một bo mạch giống hệt thứ hai cho đường dẫn thứ hai không?

Có. Trong cấu hình 0-TTD hai đường dẫn, cần hai bo mạch trục — một cho mỗi đường dẫn. Mỗi bo mạch A16B-2203-0020 điều khiển các trục được chỉ định của nó một cách độc lập.

Hai bo mạch thường có mã sản phẩm giống hệt nhau nhưng được cấu hình khác nhau thông qua các tham số CNC để quản lý các chỉ định trục tương ứng của chúng.

Nếu một đường dẫn bị lỗi trong khi đường dẫn kia hoạt động bình thường, chỉ bo mạch trục cho đường dẫn bị lỗi cần được thay thế.
