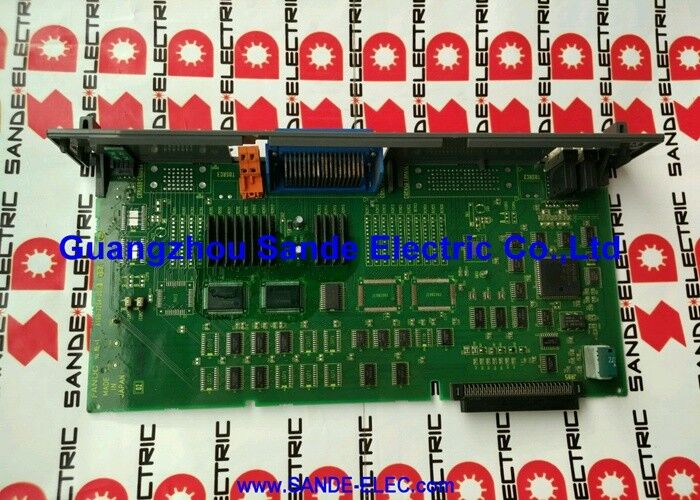

Mô-đun báo động Fanuc A16B-2203-0031 A16B22030031 A16B-22O3-OO31

A16B-2203-0031 | FANUC Series 16 Tùy chọn 2 PCB — 4 trục bổ sung / Không có CPU phụ / Hiển thị trạng thái LED / A20B-2902-0070

Tùy chọn 2 - Mở rộng trục trên Series 16

FANUC Series 16 CNC sử dụng kiến ​​trúc mở rộng dựa trên khe cắm. Bộ điều khiển CNC có các khe cắm thẻ tùy chọn được chỉ định ngoài bo mạch CPU chính để đáp ứng các phần mở rộng phần cứng cụ thể. Khe "Tùy chọn 2" nhận bảng mở rộng trục — thẻ bổ sung các kênh trục servo ngoài những gì bảng mạch chính cung cấp.

A16B-2203-0031 lấp đầy khe Tùy chọn 2 này bằng 4 kênh trục bổ sung. Bo mạch chính Series 16 cơ bản xử lý các trục chính (thường là 3 đến 4 trục cho trung tâm gia công hoặc trung tâm tiện tiêu chuẩn). Khi ứng dụng yêu cầu nhiều hơn — máy có bàn quay, trục xoay bổ sung, trục thay pallet hoặc trục ổ chứa dụng cụ chuyên dụng — A16B-2203-0031 cung cấp các kênh servo để điều khiển chúng.

Thông tin sản phẩm chính

Không có CPU phụ - Điều khiển trục thông qua bộ xử lý chính

A16B-2203-0031 làbiến thể không có CPU phụcủa bảng Tùy chọn 2. Điều này có nghĩa là tất cả các tính toán điều khiển trục cho 4 trục bổ sung đều được thực hiện bởi CPU chính của Series 16 — không có bộ xử lý riêng biệt nào được dành riêng cho các trục mở rộng này.

Đối với các máy có 4 trục bổ sung hoạt động ở tốc độ khiêm tốn và không yêu cầu các đặc tính xử lý thời gian thực đòi hỏi khắt khe nhất, CPU chính sẽ xử lý tải tính toán bổ sung mà không làm giảm hiệu suất. Các trục bổ sung đơn giản hơn - bàn quay, bộ chỉ mục pallet, ổ chứa dụng cụ - thường nằm trong danh mục này.

Điều này trái ngược với A16B-2203-0033, bao gồm CPU phụ chuyên dụng dành riêng cho các ứng dụng Series 18 yêu cầu xử lý độc lập cho các trục bổ sung.

Hiển thị trạng thái LED - Khả năng hiển thị chẩn đoán

Mặt trước của A16B-2203-0031 có đèn LED báo động và hiển thị trạng thái. Trong kiến ​​trúc điều khiển FANUC Series 16/18, các đèn LED này cung cấp:

Hiển thị trình tự bật nguồn:Mẫu đèn LED thay đổi thông qua các trạng thái được xác định trong trình tự khởi động của CNC. Mẫu dừng hoặc không chính xác giúp bản địa hóa các lỗi khởi động vào bảng Tùy chọn 2.

Chỉ báo cảnh báo:Khi xảy ra cảnh báo servo trên một trong các trục bổ sung, đèn LED của bảng Tùy chọn 2 sẽ cung cấp chỉ báo cảnh báo hiển thị đầu tiên ở cấp độ bảng - hữu ích khi chẩn đoán cảnh báo trục mà không cần truy cập vào màn hình vận hành CNC.

Kịch bản ứng dụng

Mở rộng trung tâm gia công 4 trục:Trung tâm gia công 16 MB dòng FANUC cần trục thứ 5 cho bảng chỉ mục quay. Bo mạch A16B-2203-0031 Tùy chọn 2 được lắp vào khe Tùy chọn 2, mô-đun servo A20B-2902-0070 được lắp và các thông số được tải lại. Trục thứ 5 có sẵn cho CNC.

Thay thế sau khi bo mạch Tùy chọn 2 bị lỗi:Một trung tâm gia công được cài đặt A16B-2203-0031 sẽ phát triển các cảnh báo cụ thể trên các kênh trục bổ sung. Các kênh trục chính vẫn hoạt động - phù hợp với lỗi bảng Tùy chọn 2. Việc thay thế khôi phục hoạt động của trục bổ sung.

Câu hỏi thường gặp

Câu hỏi 1: Có thể cài đặt A16B-2203-0031 mà không cần mô-đun servo A20B-2902-0070 không?

A20B-2902-0070 là mô-đun điều khiển servo cắm vào bo mạch A16B-2203-0031 Tùy chọn 2. Mô-đun servo cung cấp khả năng xử lý vòng lặp servo cho các trục bổ sung. Không có nó, các kênh trục bổ sung không thể hoạt động. Khi đặt hàng A16B-2203-0031, hãy xác nhận xem có cần mô-đun servo hay không hoặc liệu A20B-2902-0070 hiện có có thể được chuyển từ bo mạch gốc hay không.

Q2: Sau khi cài đặt A16B-2203-0031, tại sao tất cả các tham số và chương trình phải được tải lại?

CNC-Shopping xác nhận rằng việc cài đặt yêu cầu tải lại tham số và chương trình. Khi lắp bảng Tùy chọn 2 mới, bộ nhớ SRAM của CNC sẽ thấy cấu hình phần cứng đã thay đổi. Hệ thống thực hiện phát hiện phần cứng khi khởi động; sự không khớp giữa dữ liệu cấu hình được lưu trữ và phần cứng được phát hiện có thể khiến CNC khởi tạo không chính xác. Việc tải lại các tham số đảm bảo CNC nhận dạng và cấu hình chính xác các trục bổ sung mới.

Câu hỏi 3: Tổng số trục tối đa trên CNC Series 16 được cài đặt A16B-2203-0031 là bao nhiêu?

Hệ thống đế Series 16 hỗ trợ 4 trục trên bo mạch chính. Việc thêm bảng A16B-2203-0031 Tùy chọn 2 với 4 trục bổ sung sẽ nâng tổng số lên 8 trục được điều khiển. Điều này bao gồm các cấu hình máy công cụ phức tạp nhất trong phạm vi ứng dụng mục tiêu của Series 16. Xác nhận số trục được cấu hình tối đa từ tài liệu mô hình và dòng máy cụ thể của CNC.

Câu hỏi 4: A16B-2203-0031 có tương thích với hệ thống CNC Series 18 không?

Series 16 không có biến thể CPU phụ. Đối với các ứng dụng Series 18 yêu cầu 4 trục bổ sung, A16B-2203-0033 (có CPU phụ) là bo mạch phù hợp. Series 16 và 18 sử dụng các biến thể bảng Tùy chọn 2 khác nhau - hãy xác nhận bảng phù hợp cho CNC cụ thể trước khi đặt hàng.

Câu hỏi 5: Cảnh báo nào cho biết bo mạch A16B-2203-0031 Option 2 bị lỗi?

Các cảnh báo ảnh hưởng cụ thể đến các kênh trục bổ sung (trục thứ 5 đến trục thứ 8, tùy thuộc vào cấu hình) trong khi các kênh trục chính tiếp tục hoạt động bình thường là đặc điểm của lỗi bo mạch Tùy chọn 2. Cảnh báo trục, lỗi giao tiếp servo chỉ trên các trục bổ sung hoặc cảnh báo khởi động trỏ đến khe Tùy chọn 2 là các chỉ báo chẩn đoán. Tham chiếu chéo các mã cảnh báo với tham chiếu cảnh báo phần cứng Series 16 trong hướng dẫn bảo trì.
