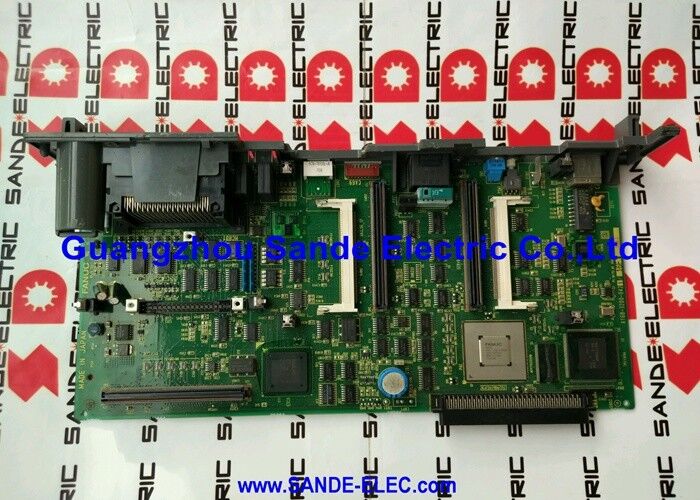

A16B-2203-0033 | FANUC Series 18 Tùy chọn 2 CPU phụ PCB — 4 trục bổ sung / CPU phụ chuyên dụng / Xử lý trục độc lập

CPU phụ PCB — Xử lý độc lập cho các trục bổ sung

Sự khác biệt quan trọng giữa A16B-2203-0033 và A16B-2203-0031 là tính năng tích hợpCPU phụ— một bộ xử lý chuyên dụng xử lý tính toán servo cho 4 trục bổ sung độc lập với CPU chính của CNC.

Trong A16B-2203-0033, CPU phụ chịu hoàn toàn trách nhiệm xử lý vòng lặp servo thời gian thực của các trục bổ sung: đọc phản hồi vị trí, tính toán lỗi sau, tạo lệnh vận tốc và giám sát ngưỡng bảo vệ. CPU chính ủy quyền việc xử lý này cho CPU phụ thay vì xử lý nội bộ.

Kiến trúc này mang lại lợi ích sản xuất trực tiếp: các trục bổ sung hoạt động với các đặc tính đáp ứng vòng lặp servo giống như các trục chính. CPU phụ duy trì băng thông xử lý chuyên dụng cho 4 kênh bổ sung bất kể CPU chính đang tính toán đồng thời cho trục chính.

Thông tin sản phẩm chính

Khi cần xử lý CPU phụ

Các trục bổ sung trên máy CNC Series 18 phức tạp không phải lúc nào cũng có chức năng phụ trợ đơn giản. Đối với các ứng dụng có trục bổ sung:

Đường viền có độ chính xác cao:Một máy có 4 trục chính và 4 trục bổ sung, tất cả đều thực hiện nội suy đồng thời cho biên dạng bộ phận phức tạp. Tất cả 8 trục đều cần phản hồi servo ổn định, băng thông cao.

Trục đồng bộ:Các ứng dụng trong đó các trục bổ sung phải duy trì sự đồng bộ hóa chặt chẽ với các trục chính — quay hai tháp pháo với chuyển động X1/X2 và Z1/Z2 được đồng bộ hóa yêu cầu mỗi trục phản ứng giống hệt nhau với cùng một đường dẫn được lệnh.

Hoạt động phụ trợ tốc độ cao:Trục chứa dụng cụ hoặc bộ thay đổi pallet chạy ở tốc độ định mức tối đa, trong đó bất kỳ độ trễ nào trong tính toán servo đều ảnh hưởng đến thời gian chu kỳ.

Trong tất cả các trường hợp này, CPU phụ trong A16B-2203-0033 đảm bảo các trục bổ sung có tài nguyên xử lý chuyên dụng — chúng không cạnh tranh với các trục chính để thu hút sự chú ý của CPU chính.

Kịch bản ứng dụng

Dòng 18 MB với yêu cầu 8 trục:Một trung tâm gia công ngang phức tạp có bộ thay pallet, bàn quay và trục nghiêng B yêu cầu 8 trục được điều khiển đồng thời. A16B-2203-0033 cung cấp 4 trục bổ sung với khả năng xử lý CPU phụ, đảm bảo tất cả 8 trục duy trì tính nhất quán phản hồi servo trong quá trình tạo đường viền 8 trục đầy đủ.

Phương án 2 thay bo mạch CPU phụ:Dòng máy CNC 18 MB phát triển cảnh báo trên các kênh trục bổ sung (trục 5–8). Quá trình xử lý của CPU phụ được tách biệt như nguồn lỗi. Việc thay thế bằng A16B-2203-0033 khôi phục khả năng xử lý độc lập cho cả 4 trục bổ sung.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt về kiến ​​trúc giữa A16B-2203-0031 và A16B-2203-0033 là gì?

A16B-2203-0031 dành cho Series 16 và không có CPU phụ — CPU chính xử lý tất cả quá trình xử lý trục bao gồm 4 kênh bổ sung. A16B-2203-0033 dành cho Series 18 và bao gồm CPU phụ chuyên dụng cho 4 trục bổ sung. CPU phụ cung cấp băng thông xử lý độc lập, chuyên dụng cho các trục này, đảm bảo hiệu suất servo ổn định bất kể tải CPU chính.

Câu hỏi 2: A16B-2203-0033 có thể được sử dụng trên máy CNC Series 16 không?

Không. Series 16 sử dụng A16B-2203-0031 (không có CPU phụ). Giao thức bus nội bộ và phân bổ đầu nối của bo mạch phù hợp với kiến ​​trúc điều khiển Series 18. Việc lắp bo mạch Series 18 Option 2 vào Series 16 CNC sẽ dẫn đến sự không tương thích về phần cứng.

Câu hỏi 3: CPU phụ trên A16B-2203-0033 có yêu cầu tải phần mềm riêng không?

CPU phụ trên bo mạch Tùy chọn 2 nhận phần mềm của nó từ bộ nhớ chính của hệ thống CNC. Phiên bản phần mềm servo nằm trong mô-đun FROM của CNC điều khiển hành vi của CPU phụ thông qua bus bên trong của CNC. Người dùng không yêu cầu tải chương trình cơ sở riêng biệt vào bo mạch CPU phụ - CNC khởi tạo CPU phụ trong khi khởi động. Tuy nhiên, tất cả các tham số CNC (bao gồm các tham số trục bổ sung) phải được đặt chính xác sau khi cài đặt.

Câu hỏi 4: Sự khác biệt về hiệu năng nào là đáng chú ý giữa các biến thể Tùy chọn 2 CPU phụ và không CPU phụ?

Đối với các ứng dụng trong đó các trục bổ sung thực hiện các chức năng đơn giản, yêu cầu thấp (định vị phụ chậm), sự khác biệt là không thể phát hiện được trong quá trình sản xuất. Đối với các ứng dụng trong đó tất cả 8 trục tạo đường viền đồng thời ở tốc độ tiến dao cao, biến thể CPU phụ duy trì tần số cập nhật vòng lặp servo cho các trục bổ sung — biến thể không phải CPU phụ sẽ yêu cầu CPU chính xử lý nhiều trục hơn, có khả năng giảm thời gian xử lý trên mỗi trục khả dụng.

Câu hỏi 5: Tất cả các tham số có phải được tải lại sau khi lắp A16B-2203-0033 thay thế không?

Đúng. Giống như A16B-2203-0031, việc thay thế bảng Tùy chọn 2 yêu cầu tải lại đầy đủ thông số để đảm bảo CNC cấu hình chính xác phần cứng. Sao lưu tất cả các thông số CNC, chương trình bộ phận, dữ liệu dao và dữ liệu PMC trước khi thay thế bo mạch. Sau khi lắp A16B-2203-0033, thực hiện khôi phục tham số đầy đủ và xác minh tất cả 8 trục khởi tạo và vận hành chính xác trước khi quay trở lại sản xuất.
