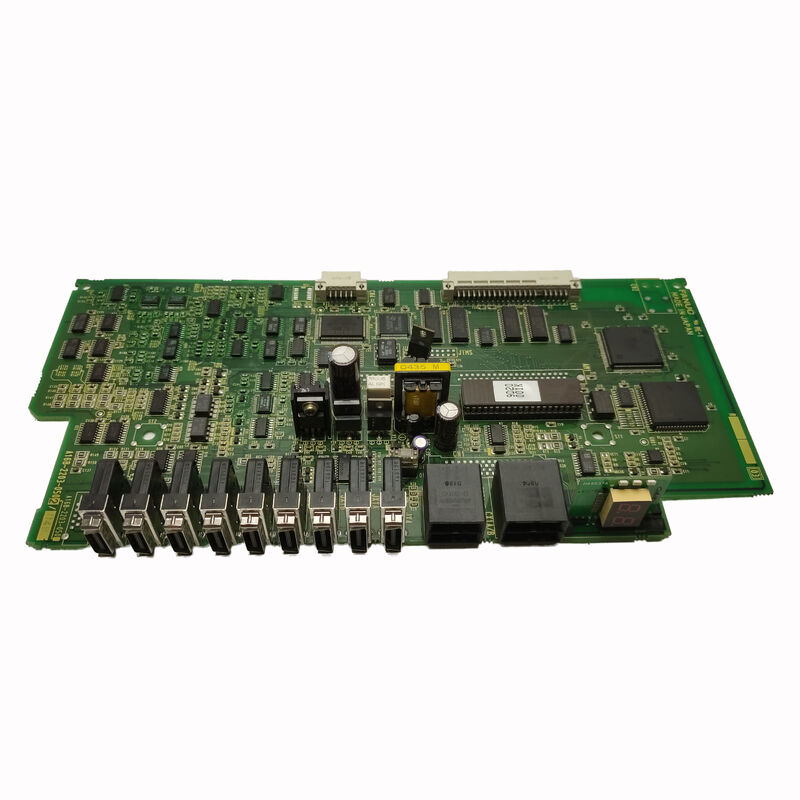

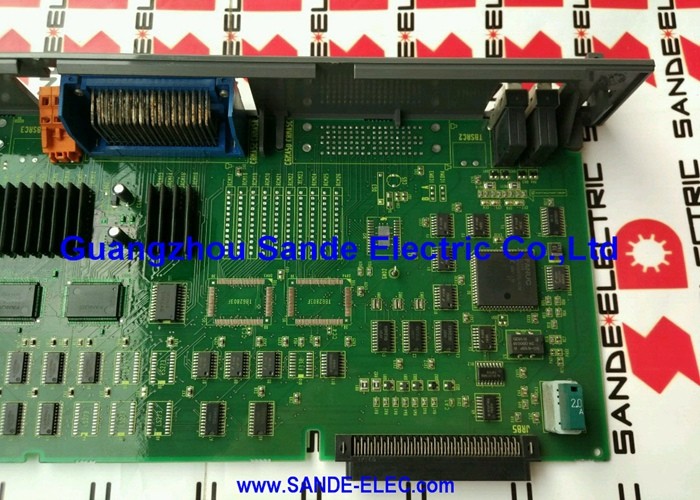

FANUC SERVO BOARD A16B-2203-0090 A16B22030090 A16B-22O3-OO9O

FANUC A16B-2203-0090. Robot Monitor PCB A16B-2203 Series, hệ thống giám sát và bảng điều khiển cho FANUC CNC và máy điều khiển robot, Series 16/18/21, Nhật Bản gốc

Tổng quan

CácFANUC A16B-2203-0090mang tên "ROBO" - một dấu hiệu trong danh mục PCB của FANUC để xác định các bảng kết hợp với dòng sản phẩm điều khiển robot và tích hợp robot-CNC của FANUC.

Dòng A16B-2203 bao gồm một loạt các bảng điều khiển và giao diện chuyên biệt: bảng cung cấp điện cho bộ điều khiển robot (A16B-2203-0370 cho R-J3iB, A16B-2203-0910 cho R-30iA / R-30iB),Bảng điều khiển trục và bảng mở rộng I/O, bảng giao diện DeviceNet (A16B-2203-0190), và bảng giám sát / điều khiển như A16B-2203-0090..

Vai trò của PCB màn hình ROBO khác với vai trò của bảng CPU chính.

Khi CPU chính thực hiện chương trình CNC hoặc robot, quản lý điều khiển servo và chạy thang PMC,bảng giám sát xử lý các chức năng quan sát và điều khiển ở cấp hệ thống - lớp điện tử chịu trách nhiệm biết rằng hệ thống đang hoạt động trong các thông số dự kiến của nó, thông báo tình trạng cho các mô-đun được kết nối và các hệ thống giám sát bên ngoài, và báo hiệu các điều kiện đòi hỏi sự can thiệp bảo trì trước khi chúng trở thành lỗi dừng máy.

Trong các ứng dụng CNC robot và robot liên kết,Giám sát tình trạng hệ thống trở nên đặc biệt quan trọng vì hậu quả của một lỗi không được phát hiện có thể lan rộng nhanh chóng qua một tế bào robot-máy được phối hợp.

Một robot tiếp tục hoạt động với một mạch an toàn bị suy giảm hoặc một CNC tiếp tục chạy với chức năng giám sát vị trí thất bại có thể gây ra thiệt hại công cụ, phế liệu bộ phận,hoặc trong các trường hợp nghiêm trọng, các sự cố an toàn.

PCB màn hình là một phần của lớp phát hiện liên quan đến an toàn của hệ thống,đó là lý do tại sao thất bại của nó thường tạo ra báo động dừng hoạt động thay vì cho phép hệ thống tiếp tục trong một trạng thái xuống cấp.

Các thông số kỹ thuật chính

Dòng sách A16B-2203

Dòng bảng A16B-2203 là một trong những gia đình bảng đa dạng nhất về chức năng trong danh mục phụ tùng của FANUC. The -2203 prefix identifies boards from a common era and physical standard in FANUC's PCB architecture — typically the Series 16/18 through early i-series generation — but the last four digits distinguish widely different functions:

-0090 (bảng này):ROBO giám sát PCB ¢ hệ thống giám sát và kiểm soát, ứng dụng CNC liên kết với robot.

-0110:Servo bổ sung hoặc module giao diện servo control extension.

-0190:DeviceNet I / F PCB interface giao tiếp bus trường cho bộ điều khiển robot.

-0200:PLC Interface PCB ¢ máy I / O và tích hợp PLC.

-0291:Bộ điều khiển đồ họa PCB xử lý màn hình cho CNC 15/150

-0370:Đơn vị cung cấp năng lượng ¢ cho bộ điều khiển robot R-J3iB.

-0910:Đơn vị cung cấp năng lượng ?? cho bộ điều khiển robot R-30iA/R-30iB.

This diversity means that a part number in the A16B-2203 series tells you the board is from a specific FANUC hardware generation but says little about its function without looking at the last four digits.

Khi mua một sản phẩm thay thế A16B-2203-0090,điều quan trọng là sử dụng số bộ phận chính xác , các kết nối khác nhau, và các yêu cầu cài đặt khác nhau.

Chỉ số LED ¢ Giá trị chẩn đoán trên mặt bảng

Một trong những tính năng thực tế hữu ích nhất của A16B-2203-0090 là loạt các chỉ báo trạng thái LED.

Trong kiến trúc hệ thống điều khiển của FANUC,đèn LED chẩn đoán trên các bảng riêng lẻ phục vụ như là dòng đầu tiên của thông tin bảo trì trước khi kết nối bất kỳ thiết bị thử nghiệm hoặc truy cập màn hình chẩn đoán phần mềm của CNC, một kỹ sư bảo trì có thể quan sát các trạng thái LED trên các bảng riêng lẻ để xác định phần nào của hệ thống khỏe mạnh và phần nào bị lỗi.

Các đèn LED của màn hình ROBO PCB thường chỉ ra:

Tình trạng năng lượng:Xác nhận rằng đường ray cung cấp điện bên trong của bảng (+ 5V, ± 15V) phù hợp với thông số kỹ thuật.Một đèn LED năng lượng tối khi hệ thống được kích hoạt cho thấy một lỗi điện ở cấp bảng điều khiển, phá vỡ bảo vệ an toàn, hoặc vết năng lượng bị hư hại.

Tình trạng thông tin:Chỉ báo tình trạng kết nối dữ liệu của bảng với các mô-đun khác. Một đèn LED liên lạc nhấp nháy hoặc tắt khi hệ thống đang hoạt động cho thấy lỗi liên lạc bus trên module nhận, hoặc trong nền kết nối chúng.

Tình trạng báo động:Một hoặc nhiều đèn LED chiếu sáng khi bảng đã phát hiện ra một tình trạng lỗi trong các mạch mà nó giám sát.ổn định hoặc nhấp nháy liên quan đến các mã lỗi cụ thể được mô tả trong hướng dẫn bảo trì của bộ điều khiển CNC hoặc robot.

Các trạng thái LED này, kết hợp với các mã báo động hiển thị trên bảng điều khiển của CNC,cho phép một kỹ sư bảo trì có kinh nghiệm xác định vị trí lỗi trên một bảng hoặc mạch cụ thể trước khi bất kỳ mô-đun nào được tháo hoặc thay thế.

Các lỗi chẩn đoán do A16B-2203-0090

Khi màn hình PCB ROBO thất bại, hệ thống thường tạo ra mã báo động theo các loại liên quan đến giám sát trạng thái hệ thống, giao tiếp giữa các mô-đun hoặc các mạch giám sát an toàn cụ thể.

Thách thức trong chẩn đoán là các loại báo động này cũng có thể được tạo ra bởi các lỗi ở nơi khác trong hệ thống - một kết nối bị hỏng, một liên lạc hậu trường xấu,hoặc một vấn đề nguồn cung cấp điện có thể bắt chước một màn hình bảng thất bại.

Cách tiếp cận chẩn đoán có hệ thống là: đầu tiên xác nhận điện áp nguồn cung cấp điện là chính xác tại các đầu nối của bảng; sau đó xác nhận tất cả các kết nối đầu nối là an toàn và tất cả các cáp được đặt đúng cách.

Nếu nguồn và kết nối được xác nhận chính xác và báo động vẫn còn, hãy thay thế A16B-2203-0090 bằng một bảng được biết là tốt (nếu có) để xác nhận lỗi di chuyển với bảng.bảng được xác nhận bị lỗi.

Nếu lỗi vẫn còn, vấn đề ở nơi khác trong hệ thống.

Câu hỏi thường gặp

Q1: Mã báo động nào trên bộ điều khiển CNC hoặc robot cụ thể cho thấy A16B-2203-0090 đã thất bại?

Mã báo động cụ thể phụ thuộc vào thế hệ điều khiển CNC hoặc robot mà bảng được cài đặt.

Trong các hệ thống CNC FANUC Series 16/18, các báo động cấp hệ thống trong 900 series (DRAM parity, SRAMlỗi hệ thống) hoặc báo động liên quan đến màn hình cụ thể trong loạt 300-400 có thể liên quan đến lỗi bảng màn hình.

Máy điều khiển robot (thế hệ R-J2 hoặc R-J3) tạo báo động SRVO (servo) hoặc SYST (hệ thống) đối với lỗi mạch màn hình.

Xem hướng dẫn bảo trì cho thế hệ bộ điều khiển cụ thể để xác định các mã báo động liên quan đến lỗi bảng màn hình và so sánh với các trạng thái LED trên chính bảng.

Câu 2: A16B-2203-0090 có thể được sửa chữa, hoặc thay thế là lựa chọn duy nhất?

Sửa chữa ở cấp thành phần về nguyên tắc có thể được thực hiện, nhưng tính khả thi thực tế phụ thuộc vào chế độ hỏng.Nếu lỗi là một thành phần riêng biệt bị lỗi (điều chỉnh điện áp, logic IC, thành phần thụ động) có thể được xác định và thay thế bằng thiết bị sửa chữa SMD thích hợp, sửa chữa là khả thi.

Nếu sự cố liên quan đến thiệt hại cho các dấu vết nội bộ nhiều lớp của bảng (từ một sự kiện gia tăng hoặc thiệt hại vật lý), sửa chữa trở nên không thực tế.khi có thể, sửa chữa bảng A16B-2203 series.

Dịch vụ trao đổi (nhận một đơn vị được thử nghiệm được cải tạo để đổi lấy bảng bị hỏng) là con đường dịch vụ phổ biến nhất cho phần này.

Q3: A16B-2203-0090 có được sử dụng trong máy chỉ CNC, hoặc chỉ trong các ứng dụng liên kết robot?

Danh hiệu "ROBO" chỉ ra bối cảnh ứng dụng chính của bảng FANUC robot controller và robot-CNC kết hợp dòng sản phẩm.

Tuy nhiên, một số hệ thống CNC FANUC bao gồm các chức năng phối hợp robot (chẳng hạn như hệ thống CNC đa trục với điều khiển trục robot tích hợp) cũng sử dụng bảng từ gia đình ROBO.

Câu trả lời dứt khoát cho bất kỳ máy cụ thể nào là trong danh sách các bộ phận của máy hoặc hướng dẫn kết nối phần cứng của máy đó nếu A16B-2203-0090 được liệt kê như một phần của cấu hình máy đó,nó là bảng chính xác bất kể máy là một CNC thuần túy, một robot, hoặc một hệ thống lai.

Q4: Có bao nhiêu đèn LED trên A16B-2203-0090 và ý nghĩa chẩn đoán của chúng là gì?

Số lượng và nhãn hiệu chính xác của các chỉ báo LED khác nhau theo sửa đổi bảng, nhưng bảng màn hình dòng A16B-2203 thường có từ 4 đến 12 đèn LED bao gồm trạng thái nguồn, trạng thái liên kết truyền thông,và dấu hiệu lỗi.

Các vị trí LED và ý nghĩa của chúng được ghi lại trong phụ lục hướng dẫn bảo trì của bộ điều khiển mô tả bố trí vật lý của PCB.

Các đèn LED hữu ích nhất ngay lập tức là các chỉ số năng lượng tốt nếu bất kỳ đèn LED năng lượng nào bị tắt khi hệ thống được cấp năng lượng, không cần thiết phải chẩn đoán phần mềm; lỗi nằm trong mạch điện của bảng.

Câu 5: Hệ thống hoạt động bình thường khi lạnh nhưng tạo ra báo động bảng điều khiển sau khi làm nóng.

Temperature-dependent faults that appear after warm-up and clear when the system cools down point to a thermally marginal component on the board — typically an electrolytic capacitor with increased ESR at operating temperature, một khớp nối bán dẫn bị rò rỉ khi nóng, hoặc một khớp hàn với một vết nứt vi mô mở dưới sự mở rộng nhiệt và đóng khi mát.

Chế độ thất bại này là đặc trưng của một tấm cũ hoặc bị căng thẳng ESD đang đến cuối cuộc sống đáng tin cậy.

The temporary workaround (allowing the system to cool before restarting) is not a maintenance solution — the board should be replaced before the thermally-induced fault becomes permanent and causes unplanned downtime in production.
