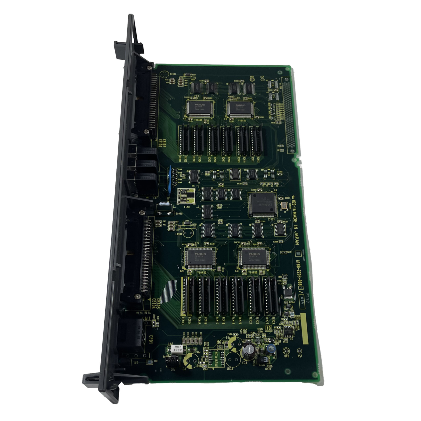

Fanuc A16B-2203-0111 Bảng nhớ A16B22030111 A16B-22O3-O111

A16B-2203-0111. FANUC Zero-C C6 I/O PCB 80DI / 56DO / Series 0-C and 0-D / Machine Interface Board

C6 ️ Cấu hình I/O tầm trung

Trong gia đình bảng I/O A16B-2203-01xx cho FANUC Series 0-C CNC, ba cấp độ công suất giải quyết các yêu cầu phức tạp máy công cụ khác nhau:

Các vị trí C6 (A16B-2203-0111) giữa C7 được chỉ định đầy đủ và C5 tối thiểu. Its 80/56 DI/DO count covers the I/O requirements of mid-complexity CNC machine tools — machines that need more than the basic C5 provides but do not reach the full signal complement of a complex machining centre with automatic pallet changers and tool magazines.

Điều này làm cho C6 là thông số kỹ thuật chính xác cho:

• Trung tâm quay CNC 2 trục tiêu chuẩn với tự động hóa vừa phải
• Trung tâm gia công CNC nhỏ gọn không có máy thay đổi pallet
• Máy nghiền với độ phức tạp giao diện máy vừa phải
• Máy mà 24 đầu vào và 16 đầu ra bổ sung của C7 sẽ đơn giản là không được sử dụng

Các thông số kỹ thuật chính

PMC Ladder Connection (Đối kết thang PMC)

A16B-2203-0111 kết nối với logic thang PMC (Programmable Machine Controller) của Series 0-C CNC thông qua giao diện nối tiếp I/O Link.

1. Quét đầu vào:Mỗi chu kỳ PMC, bảng đọc tất cả 80 trạng thái đầu vào đầu cuối ¢ các công tắc giới hạn, cảm biến, nút bảng điều khiển, tín hiệu xác nhận ¢ và chuyển chúng đến PMC.
2. Bản cập nhật đầu ra:Mỗi chu kỳ PMC, PMC ghi lệnh đầu ra vào 56 kênh đầu ra của bảng kích hoạt bơm chất làm mát, cuộn dây chuyền, van điện tử, đèn chỉ số.
3. Xếp thứ tự máy:PMC đánh giá các bậc thang so với các trạng thái đầu vào hiện tại và xác định các trạng thái đầu ra thực hiện hiệu quả logic trình tự của máy công cụ.

Khi A16B-2203-0111 thất bại, cả đọc đầu vào và ổ đĩa đầu ra đều dừng lại, PMC mất liên lạc với các thiết bị trường máy.

Các kịch bản ứng dụng

Trục trặc bảng I/O trung tâm quay 0-TC:Một máy quay CNC FANUC 0-TC phát triển báo động PMC ảnh hưởng đến chức năng chucking và chất làm mát thủy lực.

Trung tâm gia công nhỏ gọn 0-MC:Một trung tâm gia công CNC nhỏ mà không có bộ thay đổi pallet sử dụng thông số kỹ thuật I / O C6 80 đầu vào và 56 đầu ra bao gồm khóa trục, cửa, chất làm mát,và tín hiệu phanh trục thoải mái trong dung lượng C6.

Câu hỏi thường gặp

Q1: A16B-2203-0111 (C6) có thể thay thế A16B-2203-0110 (C7) nếu C7 không có sẵn không?

Chỉ nếu chương trình PMC sử dụng 80 đầu vào hoặc ít hơn và 56 đầu ra hoặc ít hơn. Nếu chương trình PMC của máy xử lý các tín hiệu trong phạm vi 81104 DI hoặc 5772 DO,những tín hiệu không tồn tại trên bảng C6 ¢ báo động PMC sẽ dẫn đến. Xác nhận việc sử dụng điểm I / O của máy từ tài liệu thang PMC trước khi thay thế một bảng dung lượng thấp hơn.

Q2: A16B-2203-0111 có hoạt động với các điều khiển Series 0-D cũng như 0-C không?

DNC Electronics xác nhận C7 (A16B-2203-0110) hoạt động với 0-MD, 0-TD, 0-MFCấu hình 0-TF tương thích tương tự mở rộng đến C6 A16B-2203-0111 trong cùng một gia đình bảng.

Q3: Các kết nối nào được sử dụng trên A16B-2203-0111?

Bảng C6 có ít vị trí kết nối hơn so với C7 (mà mang M18, M1, M20, M2, M19).Xác nhận bố cục kết nối chính xác từ hướng dẫn kết nối phần cứng Series 0-C cho cấu hình máy cụ thể.

Q5: Thay A16B-2203-0111 có yêu cầu thay đổi chương trình PMC không?

Không. Chương trình PMC sử dụng số địa chỉ I/O, không phải là mã nhận dạng cụ thể.Một thay thế giống nhau của A16B-2203-0111 với cùng một bảng C6 khôi phục giao tiếp I / O mà không cần bất kỳ sửa đổi chương trình PMC.
