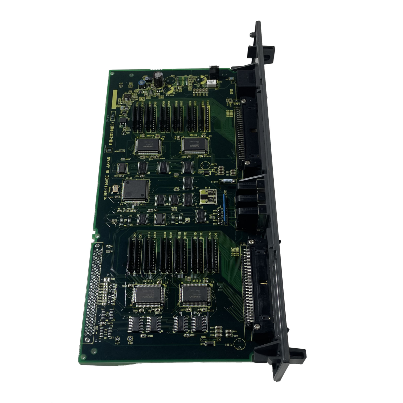

Fanuc A16B-2203-0110 Bảng nhớ A16B22030110 A16B-22O3-O110

A16B-2203-0110 | FANUC Zero-C C7 I/O PCB — 104DI / 72DO / Gắn bề mặt / 0-C / 0-D / 0-F / Thay thế A16B-1212-0220

C7 — Bảng I/O được chỉ định đầy đủ

A16B-2203-0110 là C7 — bo mạch I/O có công suất cao nhất trong dòng A16B-2203-01xx. 104 đầu vào kỹ thuật số và 72 đầu ra kỹ thuật số của nó thể hiện sự bổ sung I/O hoàn chỉnh cho máy công cụ CNC Series 0-C được trang bị đầy đủ.

104 đầu vào kỹ thuật sốvỏ: Khóa liên động cửa máy, công tắc giới hạn trục (vị trí vượt quá và tham chiếu), định hướng trục chính hoàn chỉnh, mã hóa vị trí ổ tích dao, xác nhận áp suất thủy lực, cảm biến mức nước làm mát, mâm cặp được kẹp/không kẹp, xác nhận ụ sau, cảm biến vị trí pallet, các tiếp điểm bộ chọn chế độ bảng vận hành, giai đoạn ghi đè tốc độ tiến dao, giai đoạn ghi đè tốc độ trục chính, giám sát chuỗi dừng khẩn cấp và tất cả các tín hiệu hoàn thành chức năng phụ trợ.

72 đầu ra kỹ thuật sốtruyền động: Rơle bơm làm mát, khởi động bơm thủy lực, công tắc tơ khởi động/hướng trục chính, nam châm nhả phanh trục, nam châm khóa cửa, rơle tiến/rút ổ chứa dụng cụ, nam châm kẹp mâm cặp, rơle kẹp pallet, đèn báo (chu kỳ hoạt động, bật chất làm mát, báo động, chạy trục chính) và tất cả các đầu ra rơle mã M.

Đối với các máy phức tạp - đặc biệt là những máy có bộ thay dao tự động, hệ thống pallet hoặc nhiều chức năng phụ trợ - công suất 104/72 C7 đầy đủ là thông số kỹ thuật chính xác.

Thông số kỹ thuật chính

Surface Mount — Bo mạch thế hệ sau

A16B-2203-0110 là "phiên bản gắn trên bề mặt của đầu ra đầu vào thông số kỹ thuật C7 đầy đủ" — cấu trúc của nó xuyên suốt là SMD (Thiết bị gắn trên bề mặt). Điều này giúp phân biệt nó với A16B-1212-0220 trước đó mà DNC Electronics xác nhận là phiên bản "không gắn trên bề mặt" cũ hơn.

Việc chuyển đổi từ xây dựng phi SMD sang xây dựng SMD đã mang lại:

• Mật độ thành phần cao hơn trên cùng một diện tích bảng
• Cải thiện khả năng chống rung để loại bỏ mối hàn xuyên lỗ
• Phù hợp hơn cho sản xuất tự động

A16B-2203-0110 là bo mạch C7 thế hệ hiện tại, được trang bị cho "bộ điều khiển 0-C thế hệ muộn" — các máy được chế tạo khi phần cứng 0-C đã trưởng thành. Các máy 0-C trước đó có thể mang A16B-1212-0220.

Kịch bản ứng dụng

Trung tâm gia công 0-MC thay thế bo mạch C7:Trung tâm gia công FANUC 0-MC với bộ thay dao tự động sử dụng bo mạch A16B-2203-0110 C7 cho giao diện máy 104/72 đầy đủ của nó. Bảng phát triển các lỗi không liên tục. Trao đổi lấy A16B-2203-0110 đã được thử nghiệm sẽ khôi phục đầy đủ chức năng I/O.

Máy tiện tháp pháo đôi 0-TD:Máy tiện CNC 0-TD hai tháp pháo có hai tháp pháo và mâm cặp thủy lực sử dụng bảng C7 — 104 đầu vào chứa bộ tín hiệu đầy đủ từ cả bộ mã hóa vị trí tháp pháo, cảm biến thủy lực và bảng vận hành.

Câu hỏi thường gặp

Câu hỏi 1: A16B-2203-0110 có thể thay thế trực tiếp A16B-1212-0220 trong máy 0-C cũ hơn không?

Cả hai đều là bo mạch I/O C7 (104/72 DI/DO) và phục vụ cùng một vị trí chức năng. A16B-2203-0110 là "phiên bản sau của thẻ đầu ra đầu vào C/D được trang bị bộ điều khiển 0C thế hệ mới" và A16B-1212-0220 là phiên bản cũ hơn không phải SMD. Trong hầu hết các ứng dụng 0-C, A16B-2203-0110 có thể thay thế A16B-1212-0220, nhưng ghi chú trao đổi của FanucWorld nêu rõ: "TRAO ĐỔI PHẢI LÀ A16B-2203-0110" - nghĩa là các chương trình tín dụng trao đổi yêu cầu số bảng phù hợp. Để thay thế tiêu chuẩn, hãy xác nhận khả năng tương thích phần cứng từ tài liệu máy cụ thể.

Câu hỏi 2: Ký hiệu đầu nối trên A16B-2203-0110 là gì?

A16B-2203-0110 sử dụng các đầu nối Honda M18, M1, M20 (DI/DO) và M2, M19 (đầu ra). Bộ đầu nối hoàn chỉnh cho cấu hình 104/72 C7 được xác nhận trong Hướng dẫn kết nối phần cứng dòng 0-C/0-D FANUC.

Câu hỏi 3: A16B-2203-0110 có hoạt động trên cả hệ thống CNC 0-C và 0-D không?

Đúng. "Chạy điều khiển OC hoặc cấu hình OD, OF trong đó giao diện I/O này giữa NC và MC." Tương tự, DNC Electronics cũng xác nhận khả năng tương thích với các cấu hình 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF và 0-TTF - toàn bộ các biến thể CNC Series 0 muộn sử dụng bo mạch I/O C7.
