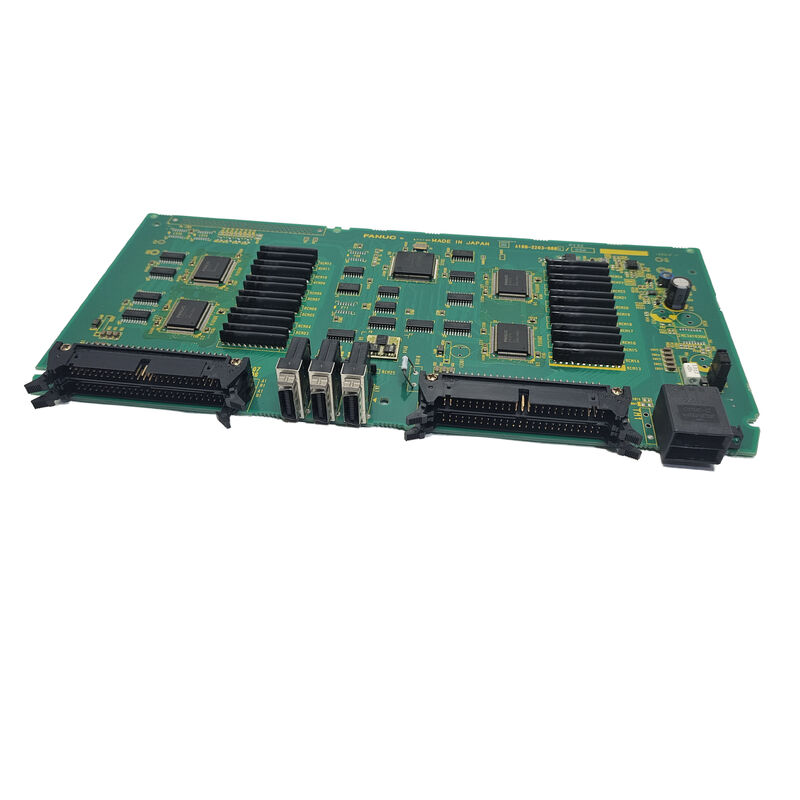

Fanuc A16B-2203-0200 Bảng giao diện A16B22030200 A16B-22O3-O2OO

A16B-2203-0200 | FANUC A16B-2203 Series PCB — Giao diện CNC / Tự động hóa công nghiệp / Sản xuất tại Nhật Bản

A16B-2203-020x — Trong dòng sản phẩm đa năng

Việc đánh số A16B-2203 trải rộng trên nhiều loại bảng mạch trên các thế hệ sản phẩm của FANUC. Nhóm 02xx trong dòng sản phẩm này nằm trong một vùng chức năng riêng biệt — tách biệt với các bo mạch I/O 01xx (I/O loại C dành cho Dòng 0-C), bo mạch nối dây trục chính và servo 05xx–07xx (các bộ phận bên trong bộ khuếch đại αis/αi) và các bo mạch điều khiển robot và nguồn 08xx–09xx.

Các bo mạch trong phạm vi A16B-2203-02xx phục vụ các chức năng điều khiển hoặc giao diện cụ thể trong kiến ​​trúc tự động hóa và CNC FANUC. Hướng dẫn bảo trì FANUC dành cho Dòng 0-C/0-D (GFZ-61395E/06) tham khảo phạm vi A16B-2203-020x liên quan đến thẻ giao diện trục servo:

A16B-2203-0020:Thẻ giao diện servo 4 trục (giao diện Loại B, trục thứ 1 và thứ 2, trục thứ 3 và thứ 4) cho CNC Series 0-C - cung cấp kết nối trục servo giữa bo mạch chính CNC và bộ khuếch đại servo cho tối đa bốn trục được điều khiển.

A16B-2203-0021:Biến thể 2 trục trong cùng dòng thẻ giao diện servo cho Series 0-C.

A16B-2203-0200 nằm trong cùng vùng số này, phục vụ chức năng giao diện được xác định trong hệ thống FANUC mà nó được cài đặt.

Thông tin sản phẩm chính

Bảng giao diện kỷ nguyên 0-C — Nguyên tắc thiết kế

Dòng A16B-2203-02xx hoạt động trong Series 0-C và kiến ​​trúc phần cứng của thế hệ CNC có liên quan. Các hệ thống CNC này sử dụng kiến ​​trúc thẻ mô-đun trong đó:

Thẻ giao diện trụckết nối bộ xử lý chính của CNC với các bộ điều khiển bộ khuếch đại servo — dịch các lệnh trục kỹ thuật số sang định dạng giao tiếp mà phần cứng bộ điều khiển hiểu được.

Bảng định tuyến tín hiệutổng hợp và phân phối tín hiệu điều khiển giữa bus nội bộ của CNC và phần cứng được kết nối - đảm bảo rằng các lệnh từ CPU chính đến đúng bảng đích mà không bị tranh chấp.

PCB giao diện chuyên dụngcung cấp các kết nối dành riêng cho phần cứng cho các chức năng máy công cụ cụ thể hoặc các giao thức truyền thông dành riêng cho thế hệ Series 0-C.

A16B-2203-0200 đóng vai trò xác định trong kiến ​​trúc này, được xác nhận từ nhãn của nó được cài đặt trong hệ thống CNC cụ thể.

Kịch bản ứng dụng

Thay thế bảng giao diện CNC:Hệ thống FANUC CNC phát triển lỗi có thể theo dõi trên bảng A16B-2203-0200. Bo mạch được xác định từ nhãn số bộ phận của nó, nguồn thay thế được tìm thấy và chức năng hệ thống được khôi phục.

Kho dự phòng bảo trì:Một cơ sở vận hành thiết bị CNC FANUC với bo mạch A16B-2203-0200 duy trì một bộ phận dự phòng để có thể phản ứng nhanh với lỗi bo mạch.

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để xác nhận A16B-2203-0200 là bo mạch chính xác cho hệ thống FANUC của tôi?

Đọc số bộ phận từ nhãn bảng được cài đặt. Nếu nó ghi A16B-2203-0200 thì đây là sự thay thế đã được xác nhận. Tham chiếu chéo với danh sách phụ tùng thay thế trong sổ tay bảo trì FANUC cho kiểu máy CNC hiện hành - sổ tay hướng dẫn này ánh xạ từng khe cắm bảng mạch tới số bộ phận và mô tả chức năng của nó.

Câu hỏi 2: A16B-2203-0200 có liên quan đến bo mạch I/O loại C (A16B-2203-0110/0111) không?

Không. Bo mạch I/O loại C nằm trong phạm vi A16B-2203-01xx (0110, 0111, 0112). A16B-2203-0200 nằm trong phạm vi 02xx - một nhóm chức năng khác trong cùng dòng A16B-2203. Chỉ riêng số sê-ri không biểu thị chức năng tương tự; số bộ phận cụ thể trong chuỗi xác định chức năng.

Câu 3: Việc thay thế A16B-2203-0200 có yêu cầu thay đổi cấu hình CNC không?

Điều này phụ thuộc vào vai trò chức năng của hội đồng quản trị. Bảng giao diện truyền tín hiệu mà không lưu trữ dữ liệu cấu hình thường không yêu cầu thay đổi sau khi thay thế. Các bảng chứa cấu hình địa chỉ hoặc cài đặt phần cứng có thể yêu cầu cấu hình sau thay thế. Xác nhận từ tài liệu bảo trì FANUC hiện hành.

Câu hỏi 4: Những biện pháp phòng ngừa ESD nào áp dụng cho A16B-2203-0200?

Xử lý bằng dây đeo cổ tay chống tĩnh điện nối đất trên bề mặt làm việc an toàn ESD. Bảo quản và vận chuyển trong bao bì chống tĩnh điện. Tắt nguồn hoàn toàn máy CNC trước khi truy cập vào bất kỳ bo mạch bên trong nào. IC cấu trúc SMD trên bo mạch dòng A16B-2203 nhạy cảm với ESD.
