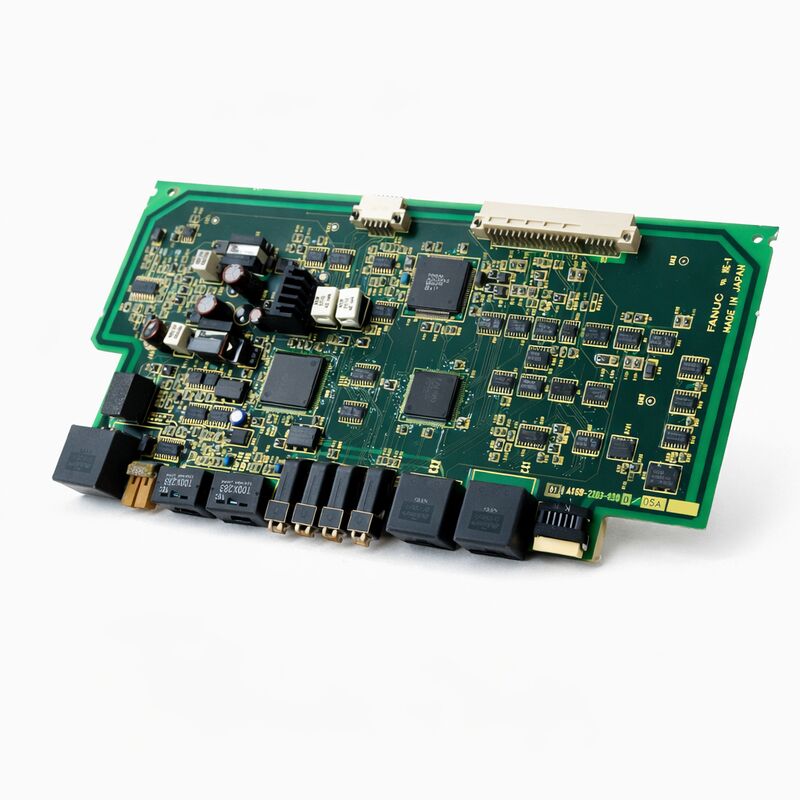

FANUC A16B-2203-0300 Bảng giao diện A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300. ∙ Alpha Series SVM1-240 Servo Amplifier Wiring Board For A06B-6096-H107, A16B-2203 High-Current Single-Axis Power Board, Nhật Bản

Tổng quan

CácFANUC A16B-2203-0300là bảng dây điện điện cho loạt Alpha SVM1-240 the 240A peak current single-axis servo amplifier in FANUC's A06B-6096 Alpha series.

Ở mức cao nhất 240 ampere, SVM1-240 là một trong những ổ servo trục đơn cao nhất trong thế hệ Alpha,được thiết kế cho các động cơ servo phải tạo ra mô-men xoắn rất cao axles khung lớn trên các trung tâm gia công nặng, đầu cổng, bàn xoay lớn và các ứng dụng sức mạnh cao khác nơi các động cơ servo nhỏ hơn đơn giản không thể cung cấp mô-men xoắn cần thiết.

Gia đình bảng A16B-2203 nói chung bao gồm các bảng dây cho một loạt các mô-đun khuếch đại servo của dòng Alpha.

Gia đình trải dài từ các bảng điện dòng nhỏ cho trục servo nhỏ gọn đến các bảng điện dòng cao như A16B-2203-0300 cho cấu hình 240A.

Mỗi bảng trong gia đình được kích thước và định giá cho phạm vi dòng điện cụ thể của mô-đun khuếch đại liên quan của nóvà thiết kế nhiệt tất cả các quy mô với dòng điện.

Các A06B-6096 Alpha series thế hệ bộ khuếch đại chiếm một vị trí cụ thể trong lịch sử FANUC servo drive là thế hệ Alpha (không-i), trước khi Alpha i (A06B-6114, -6124,- 6127 series).

A06B-6096 phục vụ như là bộ khuếch đại servo hiệu suất cao cho các thế hệ FANUC CNC bao gồm Series 16B / C, 18B / C, 21B, 15B và series i ban đầu,trong giai đoạn khi FANUC chuyển từ giao diện tương tự loại A / B sang giao diện kỹ thuật số FSSB (Fiber-optic Serial Servo Bus).

SVM1-240, với giao diện FSSB của nó, đại diện cho đầu dòng cao hơn của phạm vi loạt Alpha.

Các thông số kỹ thuật chính

Chức năng bảng dây điện trong kiến trúc SVM1-240

Bên trong A06B-6096-H107 SVM1-240 mô-đun, A16B-2203-0300 bảng dây chuyền xử lý tất cả các chức năng liên quan đến dòng điện lớn, điện áp cao,và kết nối vật lý giữa thiết bị điện tử của ổ đĩa và động cơ và nguồn cung cấp điện:

Kết nối bus DC:Bus DC chia sẻ từ PSM (Power Supply Module) cung cấp DC 300V được chỉnh sửa cho các module SVM1.

Bảng dây kết thúc kết nối xe buýt này, phân phối điện áp xe buýt DC đến cầu bóng bán dẫn IGBT chuyển mạch động cơ.

Ở mức cao nhất 240A, các đường dẫn dòng điện bus trên bảng này phải mang dòng điện tức thời đáng kể. Các dấu vết đồng và kết nối thanh bus được kích thước phù hợp.

Động cơ cổng IGBT:Các transistor IGBT trong phần nguồn của SVM1-240 là các công tắc thực tế điều khiển dòng động cơ.

Bảng dây chuyền mang mạch ổ cổng ‡ IC ổ cổng cô lập nhận tín hiệu lệnh cổng cấp thấp từ bảng điều khiển và chuyển chúng thành điện áp cao,xung cổng dòng cao cần thiết để chuyển đổi đáng tin cậy các IGBT lớn.

Việc cô lập giữa các tín hiệu điện áp thấp của bảng điều khiển và các mạch ổ cổng điện áp cao là rất cần thiết cho hoạt động an toàn.

Kích thước hiện tại:Bảng dây dẫn chứa các yếu tố cảm biến dòng (thường là kháng cự chuyển mạch hoặc cảm biến hiệu ứng Hall) đo dòng pha động cơ thực tế.

Các phép đo này được đưa trở lại thuật toán servo của bảng điều khiển, sử dụng chúng để đóng vòng kiểm soát hiện tại.

Ở đỉnh 240A, độ chính xác cảm biến dòng điện là rất quan trọng lỗi trong phản hồi dòng điện chuyển trực tiếp sang lỗi điều khiển mô-men xoắn và có thể làm tổn hại đến sự ổn định của vòng xoắn servo.

Các đầu ra động cơ:Các kết nối pha động cơ (U, V, W) kết thúc trên bảng dây.

Các thiết bị đầu cuối này được kích thước cho dòng điện định lượng đầy đủ và bao gồm sự cô lập cần thiết từ các mạch logic và khung.

Các ổ đĩa dòng Alpha dòng điện cao Ưu tiên bảo trì

SVM1-240 điều khiển các động cơ servo trục lớn - động cơ nặng về mặt vật lý, đòi hỏi nhiệt và kết nối cơ học với các cấu trúc máy lớn.Duy trì các ổ đĩa này đòi hỏi sự chú ý đến các yếu tố quan trọng hơn ở dòng điện cao hơn là ở dòng điện thấp.

Quản lý nhiệt:Hoạt động dòng điện cao tạo ra nhiệt đáng kể trong các mô-đun IGBT.

SVM1-240 dựa trên một máy bơm nhiệt và trong nhiều cài đặt một quạt làm mát bằng không khí ép.tăng tốc độ IGBT và lão hóa tụ và cuối cùng gây ra tắt nhiệt.

Kiểm tra và thay thế quạt định kỳ (thường được khuyến cáo mỗi 3-5 năm tùy thuộc vào giờ hoạt động) là bảo trì tiêu chuẩn cho SVM1-240 và các ổ điện cao liên quan.

Độ tuổi của tụy:Các tụ điện bus DC trong phần cung cấp điện của SVM1-240 và các tụ điện bộ lọc trên bản thân bảng dây điện, tuổi tác theo thời gian.làm giảm khả năng làm mịn điện áp xe buýt DC dưới sự thay đổi dòng chảy nhanh chóng.

Các triệu chứng trong hoạt động là tăng sóng xe buýt DC, có thể kích hoạt báo động điện áp quá cao trong quá khứ mô-men xoắn cao.

Việc thay thế tụ điện như một phần của việc sửa chữa quy hoạch là phương pháp tiêu chuẩn cho các ổ đĩa đã hoạt động trong hơn 10 năm.

Kiểm tra kết nối:Ở đỉnh 240A, các kết nối kém tạo ra sự sưởi ấm địa phương có thể gây ra carbon hóa, oxy hóa và cuối cùng là sự cố nhiệt của các điểm kết nối.Kiểm tra định kỳ và quay lại các kết nối thanh xe buýt và đầu cuối pha động cơ là thực hành bảo trì quan trọng.

Câu hỏi thường gặp

Câu 1: SVM1-240 kích hoạt báo động IPM trong quá trình tăng tốc mạnh. Điều này có cho thấy bảng dây A16B-2203-0300 đã thất bại không?

Cảnh báo IPM (Intelligent Power Module) trong quá trình tăng tốc mạnh có thể có nhiều nguyên nhân.

Đầu tiên, kiểm tra xem báo động có quá điện hoặc quá nhiệt không - mã báo động phân biệt giữa hai loại này.

Điện quá mức trong quá trình gia tốc cho thấy gia tốc được chỉ định vượt quá giới hạn định số của động cơ và ổ đĩa, hoặc động cơ có vấn đề cuộn dây tạo ra lượng điện quá mức.Nhiệt độ quá cao trong quá trình gia tốc cho thấy không đủ làm mát.

Sự cố IPM thực sự (module bóng bán dẫn bị thổi) xuất hiện như một báo động ngay lập tức ngay cả khi có tải trọng nhẹ.

Bảng dây điện bị nghi ngờ chủ yếu khi báo động IPM xảy ra ở tải trọng thấp hơn khả năng định mức và các nguyên nhân khác đã được loại bỏ.

Câu 2: A16B-2203-0300 có thể được sử dụng với SVM1-360 (A06B-6096-H108) không?

Không. A16B-2203-0300 là bảng dây cho SVM1-240 (A06B-6096-H107). SVM1-360 sử dụng một bảng dây khác, A16B-2203-0301.

Các bảng này khác nhau về cấu hình IGBT, hiệu chuẩn cảm biến hiện tại và thiết kế nhiệt.

Sử dụng bảng -0300 trong ứng dụng -0301 (hoặc ngược lại) sẽ dẫn đến cảm biến dòng không chính xác, giới hạn dòng sai và hoạt động có khả năng không an toàn.

Luôn luôn phù hợp với bảng dây điện với chỉ định mô-đun khuếch đại cụ thể.

Q3: Bảng điều khiển (A20B-1006-0485) trong SVM1-240 ổn, nhưng bảng dây đã thất bại.

Vâng, miễn là mô-đun khuếch đại có thể được tháo rời để truy cập vào bảng dây điện riêng biệt.

Các mô-đun SVM của FANUC Alpha được thiết kế để cho phép bảng điều khiển và bảng dây cáp được phục vụ độc lập. Hai bảng kết nối thông qua các đầu nối được biết và có thể tách ra.

The wiring board replacement requires working on the power section (which retains stored energy in the DC bus capacitors even after power-off — always verify the DC bus is fully discharged before touching any components on the wiring board).

Nhận nhân viên dịch vụ được đào tạo bởi FANUC cho thủ tục này nếu không có khả năng nội bộ được thiết lập.

Q4: Sau khi thay thế bảng dây A16B-2203-0300, trục chạy nhưng mô-men xoắn dường như giảm.

Bộ mô-men xoắn giảm sau khi thay thế bảng dây điện thường là một vấn đề cảm biến hiện tại ¢ các yếu tố cảm biến hiện tại trên bảng thay thế có thể có hiệu chuẩn hơi khác với bản gốc.

Các thuật toán điều khiển servo sử dụng phản hồi hiện tại để đóng vòng lặp điều khiển mô-men xoắn của nó, và nếu phản hồi đọc cao hơn hiện tại hiện tại (một hướng phổ biến cho lỗi hiệu chuẩn),thuật toán giới hạn dòng điện sớm để tránh hiện tượng quá tải.

Kiểm tra tham số hiệu chuẩn cảm biến hiện tại trong CNC cho trục này và nếu cần thiết, thực hiện thủ tục hiệu chuẩn vòng lặp hiện tại được mô tả trong hướng dẫn bảo trì loạt Alpha.

Câu 5: SVM1-240 đã được sử dụng trong 15 năm.

Việc thay thế chủ động các bảng truyền động 15 năm là hợp lý cho các trục sản xuất quan trọng, nơi thời gian ngừng hoạt động không được lên kế hoạch là tốn kém.

Ở độ tuổi đó, các tụ điện phân trên bảng dây điện có khả năng bị suy thoái - công suất của chúng đã giảm và ESR của chúng đã tăng từ chu kỳ nhiệt.

Thay vì chờ đợi một sự cố, một sửa chữa theo kế hoạch trong một cửa sổ bảo trì theo lịch trình ✓ thay thế cả bảng dây điện và tụ điện, làm sạch thùng tản nhiệt, thay đổi quạt làm mát,và kiểm tra tất cả các kết nối quay lại ổ đĩa gần như độ tin cậy mới.

Các trung tâm sửa chữa chuyên nghiệp của FANUC cung cấp các dịch vụ sửa chữa bảng dây điện bao gồm thay thế tụ, một lựa chọn thay thế hiệu quả về chi phí cho việc thay thế toàn bộ bảng.
