| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-2203-0452 |

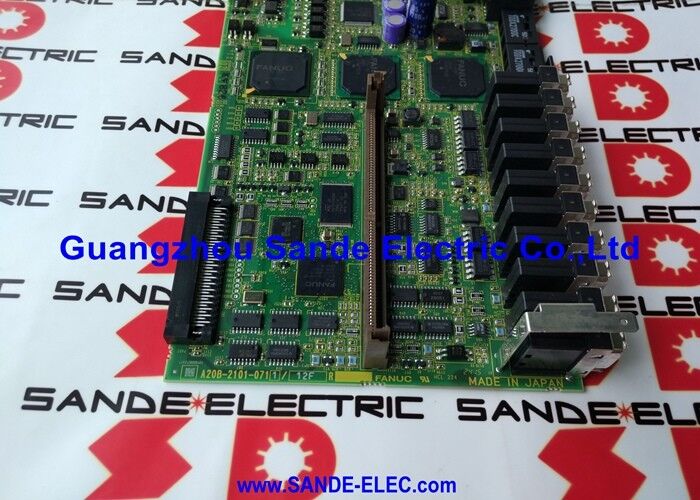

A16B-2203-0452 là bảng nối dây (PCB giao diện nguồn) được lắp bên trong mô-đun bộ khuếch đại servo trục đơn FANUC Alpha SVM1-80 (A06B-6096-H105). Nó cung cấp giao diện giai đoạn nguồn giữa biến tần IGBT của SVM1-80 và mạch điều khiển - định tuyến các tín hiệu đo hiện tại, lệnh cổng PLC và phản hồi bảo vệ cho phép biến tần điều khiển động cơ servo AC được kết nối một cách chính xác.
Trong bộ khuếch đại A06B-6096-H105 SVM1-80:
| tham số | Giá trị |
|---|---|
| Ổ đĩa tương thích | A06B-6096-H105 (SVM1-80) |
| Dòng ổ đĩa | A06B-6096 (Bộ khuếch đại servo Alpha, dòng 6096) |
| Hiện hành | 40A liên tục/đỉnh 80A |
| Giao diện | FSSB (Bus servo nối tiếp FANUC), cáp quang |
| Loại ổ đĩa | Trục đơn |
| Động cơ tương thích | Alpha a12/3000, a22/2000 và các dòng liên quan |
SVMlà viết tắt của mô-đun servo,1chỉ ra một đơn vị trục đơn, và80xác định mức đánh giá hiện tại cao nhất ở mức 80 ampe. SVM1-80 (A06B-6096-H105) là mô-đun một trục nhỏ gọn thuộc dòng FANUC Alpha — dòng ổ đĩa servo Alpha thế hệ trước có trước dòng Alpha-i.
Ở mức đỉnh 80A / 40A liên tục, SVM1-80 điều khiển động cơ servo FANUC Alpha ở cấp mô-men xoắn từ trung bình đến lớn:
Alpha a12/3000:Một động cơ servo có mô-men xoắn 12 Newton mét ở 3000 vòng/phút — một động cơ trục cấp liệu máy công cụ có khả năng hoạt động dành cho các trung tâm gia công hạng trung và trung tâm tiện.
Alpha a22/2000:Động cơ servo Alpha có mô-men xoắn cao hơn với 22 Newton-mét ở tốc độ 2000 vòng/phút — phù hợp với các máy công cụ nặng hơn đòi hỏi lực đẩy trục lớn hơn.
Lỗi bo mạch SVM1-80 ở trung tâm gia công:Bộ điều khiển servo FANUC Alpha SVM1-80 trên trục X hoặc Y của trung tâm gia công phát triển các điều kiện cảnh báo cho biết lỗi giai đoạn nguồn. Sau khi xác minh phần IGBT và mô tơ servo không bị hư hỏng, A16B-2203-0452 được xác định là bo mạch dây bị lỗi. Việc thay thế bằng A16B-2203-0452 đã được xác nhận sẽ khôi phục bộ truyền động trục.
Xây dựng lại ổ SVM1-80:Một kỹ thuật viên đang xây dựng lại bộ ổ đĩa A06B-6096-H105 lắp bảng mạch A16B-2203-0452 thay thế cùng với PCB thích hợp (A20B-2100-0540 hoặc A20B-2100-0250) để khôi phục cụm ổ đĩa hoàn chỉnh.
Câu hỏi 1: Mối quan hệ giữa A16B-2203-0452 (board nối dây) và A20B-2100-0540 (board mạch in) bên trong SVM1-80 là gì?
SVM1-80 chứa hai bo mạch chính bên trong. A16B-2203-0452 là bảng mạch dây/nguồn — xử lý các kết nối cấp nguồn tới bóng bán dẫn IGBT, cảm biến dòng điện và đầu nối động cơ. A20B-2100-0540 (hoặc A20B-2100-0250 trong các phiên bản trước) là PCB điều khiển — xử lý giao tiếp FSSB, thực thi thuật toán servo và các lệnh điều khiển cổng. Cả hai bo mạch phải hoạt động tốt để SVM1-80 hoạt động chính xác.
Câu hỏi 2: Cảnh báo servo nào trong hệ thống FANUC CNC cho biết lỗi bảng dây A16B-2203-0452?
Các lỗi giai đoạn nguồn trong SVM1-80 thường tạo ra các mã cảnh báo trong màn hình cảnh báo của FANUC CNC — SV401 (cảnh báo servo: quá dòng trục), SV408 (cảnh báo servo: lỗi IGBT) hoặc các mã giai đoạn nguồn liên quan xuất hiện khi bật ổ đĩa hoặc trong quá trình di chuyển trục. Nếu mô tơ servo, cáp phản hồi và kiểm tra PCB điều khiển chính xác nhưng các cảnh báo này vẫn tồn tại thì bảng nối dây là thành phần chẩn đoán tiếp theo cần kiểm tra.
Câu hỏi 3: Bộ điều khiển HRV3 có tương thích với bảng mạch A16B-2203-0452 không?
Có — Hoạt động HRV3 (Vectơ phản hồi cao 3) được hỗ trợ khi A16B-2203-0452 (bảng nối dây, dòng A16B-2203-045x) được ghép nối với PCB điều khiển thích hợp (sê-ri A20B-2100-054x). Tài liệu cấu hình servo FANUC Alpha xác nhận sự kết hợp cụ thể này cho hoạt động HRV3 trên SVM1-80.
Câu hỏi 4: Những biện pháp phòng ngừa ESD nào được áp dụng khi xử lý A16B-2203-0452?
Tắt nguồn hoàn toàn cho ổ đĩa và cách ly nguồn điện của tủ điều khiển CNC trước khi truy cập mô-đun SVM1-80. Bus DC của SVM1-80 duy trì điện tích sau khi tắt nguồn - xác minh điện áp bus ở mức an toàn trước khi truy cập vào bên trong. Xử lý A16B-2203-0452 bằng dây đeo cổ tay chống tĩnh điện trên bề mặt an toàn ESD.
