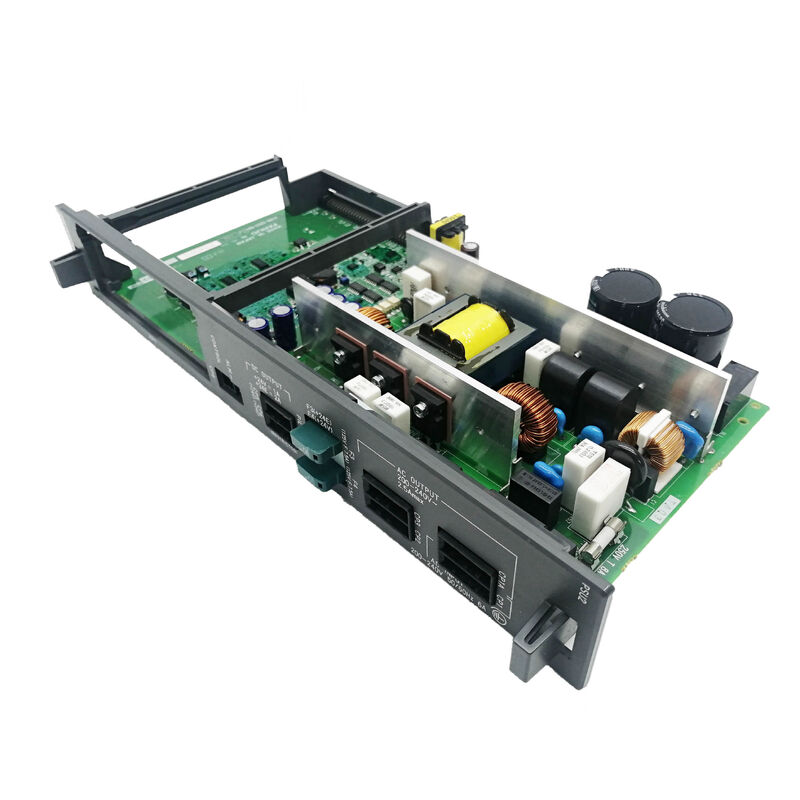

FANUC PCB FOR SERVO AMPLIFIER A16B-2203-0454 A16B22030454 A16B-22O3-O454

A16B-2203-0454 | Bảng mạch nguồn/dây FANUC Alpha SVM1-130 — A06B-6096-H106 / 130A Trục đơn / FSSB / 16i–21i

A06B-6096-H106 — Mô-đun servo Alpha SVM1-130

Sách hướng dẫn sử dụng bộ khuếch đại servo GE Fanuc Alpha (B-65165E/02) xác nhận: A16B-2203-0454 là bảng đấu dây cho A06B-6096-H106 SVM1-130 — mô-đun servo dòng Alpha trục đơn của FANUC ở công suất dòng điện cực đại 130A. Đây là bộ truyền động một trục, dòng điện cao phục vụ các trục servo đòi hỏi khắt khe nhất trong các máy công cụ CNC lớn.

SVM1-130 là mô-đun servo rộng 90mm — có cùng định dạng vật lý với mô-đun trục đôi SVM2 trong dòng sản phẩm này, nhưng được cấu hình như một bộ truyền động một trục để tập trung toàn bộ công suất hiện tại vào một trục servo có nhu cầu cao.

Thông số kỹ thuật chính

SVM1-130 — Ứng dụng servo máy lớn

SVM1-130 được thiết kế cho các ứng dụng máy lớn - máy công cụ có trục nặng yêu cầu dòng điện servo cao được duy trì vượt quá khả năng của các mô-đun servo 40A hoặc 80A tiêu chuẩn:

Trục trung tâm gia công nặng:Các trung tâm gia công nằm ngang lớn với các pallet nặng và khối lượng cột hoặc khối trượt lớn yêu cầu dòng trợ động cao để duy trì độ chính xác định vị dưới tải trọng trọng lực và lực cắt kết hợp.

Ứng dụng động cơ:SVM1-130 được xác nhận sẽ cấp nguồn cho động cơ servo FANUC Alpha thuộc loại a22/3000 và a30/3000 — động cơ servo công suất cao được sử dụng trong các ứng dụng trục máy công cụ CNC đòi hỏi khắt khe nhất.

Trục Z tâm quay lớn:Trục Z chính của máy tiện CNC hạng nặng có bệ đỡ hoặc khối trụ dụng cụ lớn có thể yêu cầu công suất 130A của SVM1-130 để có hiệu suất servo phù hợp.

Kịch bản ứng dụng

Lỗi board nguồn SVM1-130:Mô-đun servo FANUC Alpha SVM1-130 trên một trung tâm gia công lớn phát sinh các lỗi cấp độ PCB bên trong — các bóng bán dẫn IGBT kiểm tra hoạt động tốt nhưng ổ đĩa không phản hồi chính xác. Bảng mạch điện/dây A16B-2203-0454 được xác định. Việc thay thế sẽ khôi phục lại định tuyến tín hiệu bên trong mô-đun servo chính xác.

Nâng cấp HRV3:Một cơ sở nâng cấp máy công cụ Series 16i/18i/21i lên bộ điều khiển servo HRV3 sẽ thay thế bộ bo mạch A06B-6096-H106 — A16B-2203-0454 (board nối dây A16B-2203-045X) được ghép nối với A20B-2100-054X (thẻ điều khiển) để hoàn tất cấu hình HRV3.

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để xác minh A16B-2203-0454 là bảng nối dây chính xác cho SVM1-130 của tôi?

Xác định mô-đun servo từ bảng tên phía trước của nó — nếu ghi A06B-6096-H106 thì A16B-2203-0454 là bảng nối dây đã được xác nhận. Sách hướng dẫn sử dụng bộ khuếch đại servo GE Fanuc Alpha B-65165E/02 xác nhận trực tiếp nhiệm vụ này. Đồng thời đọc nhãn trên bảng dây đã lắp đặt.

Câu hỏi 2: Sự khác biệt giữa thẻ điều khiển tiêu chuẩn (A16B-2202-0790) và phiên bản HRV3 (A20B-2100-0542) là gì?

A16B-2202-0790 là thẻ điều khiển servo Alpha tiêu chuẩn cho SVM1-130. A20B-2100-0542 (hoặc A20B-2100-0252, biến thể trước đó) là thẻ điều khiển có khả năng HRV3 cung cấp thuật toán servo Điều khiển vectơ phản hồi cao 3 của FANUC - mang lại phản hồi vòng lặp hiện tại nhanh hơn và độ chính xác vị trí được cải thiện. Khi sử dụng HRV3, cả bảng mạch (A16B-2203-045X) và thẻ điều khiển (A20B-2100-054X) phải đồng thời là biến thể HRV3 - không trộn lẫn bảng tiêu chuẩn và bảng HRV3.

Câu hỏi 3: Cảnh báo servo nào cho biết lỗi bảng mạch A16B-2203-0454 so với lỗi bóng bán dẫn IGBT?

Lỗi bóng bán dẫn IGBT tạo ra các cảnh báo quá dòng hoặc quá dòng được phát hiện quá dòng (báo động SV 9 hoặc tương tự) thường ngay lập tức khi kích hoạt biến tần. Lỗi bảng mạch có thể xuất hiện dưới dạng lỗi ổ đĩa cổng (bóng bán dẫn không chuyển đổi mặc dù nguồn điện tốt), phản hồi hiện tại bất thường hoặc hành vi cảnh báo thất thường mặc dù bóng bán dẫn IGBT khỏe mạnh đã được xác minh bằng thử nghiệm tĩnh. Nếu bóng bán dẫn IGBT vượt qua bài kiểm tra điện trở tĩnh nhưng ổ đĩa vẫn gặp lỗi khi bật thì A16B-2203-0454 là trọng tâm chẩn đoán tiếp theo.

Câu hỏi 4: Những biện pháp phòng ngừa an toàn nào được áp dụng trước khi truy cập A16B-2203-0454 bên trong A06B-6096-H106?

Tắt và khóa nguồn điện chính. Bus DC SVM1-130 hoạt động ở khoảng 280–325V DC từ đầu vào AC 283–325V của nó - điện áp này vẫn tồn tại sau khi tháo nguồn điện chính. Xác minh bus DC dưới 30V bằng cách sử dụng vôn kế đã hiệu chuẩn trước khi truy cập vào các bo mạch bên trong. Xử lý A16B-2203-0454 bằng dây đeo cổ tay chống tĩnh điện trên bề mặt an toàn ESD.

Câu hỏi 5: Việc thay thế A16B-2203-0454 có yêu cầu nhập lại tham số servo không?

Các tham số servo nằm trong bộ nhớ tham số của CNC — không có trong bảng nối dây của mô-đun servo. Sau khi lắp bảng thay thế và lắp ráp lại mô-đun, CNC sẽ tải xuống các thông số servo trong quá trình khởi tạo bật nguồn. Xác minh phản hồi servo chính xác trên trục ở tốc độ thấp trước khi đưa máy trở lại sản xuất.
