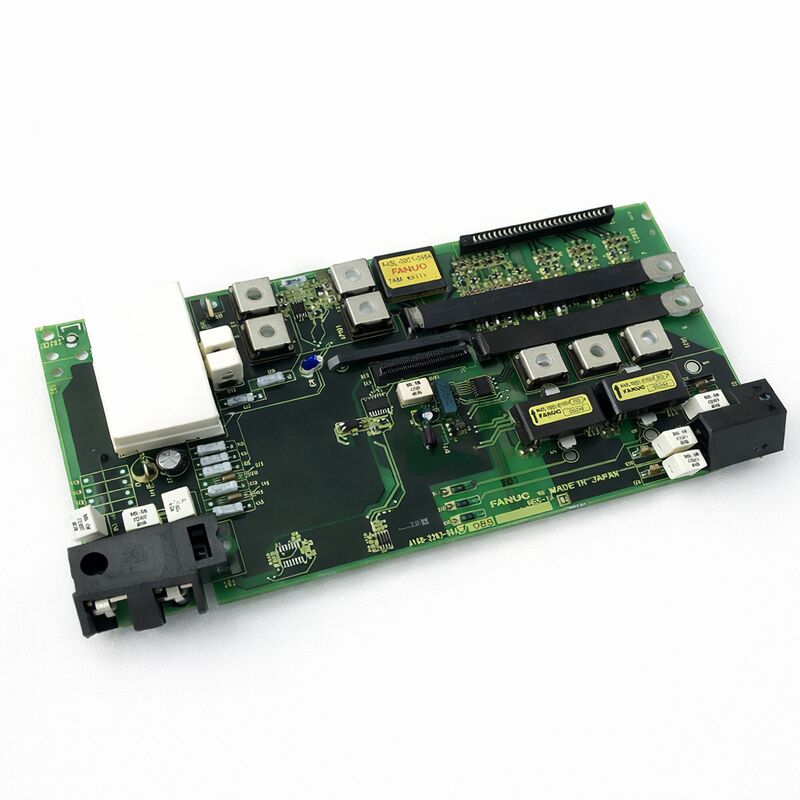

Fanuc A16B-2203-0640 Servo Board A16B22030640 A16B-22O3-O64O

FANUC A16B-2203-0640 | Bo mạch dây nguồn Alpha i — PSMi 5,5 kW, 200 VAC, Tái tạo năng lượng, Xuất xứ Nhật Bản

Mã sản phẩm: A16B-2203-0640

Nhà sản xuất: FANUC Corporation (Nhật Bản)

Loại sản phẩm: Bo mạch dây nguồn (Bo mạch in)

Dòng sản phẩm: Alpha i (αi)

Tổng quan

A16B-2203-0640 là bo mạch dây nguồn được lắp đặt bên trong các mô-đun nguồn Alpha i của FANUC có công suất 5,5 kW với đầu vào ba pha 200 VAC.

Bo mạch này xử lý định tuyến nguồn nội bộ, điều chỉnh tín hiệu và các chức năng giao diện điều khiển bên trong vỏ PSMi (Mô-đun nguồn i).

Đây là một bộ phận thay thế cấp độ linh kiện cho bộ phận PSMi — không phải là thiết bị độc lập, mà là một bo mạch in nội bộ có thể được thay thế trong quá trình bảo trì mà không cần thay thế toàn bộ cụm bộ nguồn.

Các mô-đun nguồn Alpha i của FANUC là các bộ phận cung cấp bus DC đầu vào chủ động trong các hệ thống ổ đĩa Alpha i.

Chúng chỉnh lưu nguồn AC ba pha đầu vào, duy trì điện áp bus DC chia sẻ và chủ động trả năng lượng phanh tái tạo từ các trục servo đang giảm tốc trở lại nguồn AC. Bo mạch dây là lớp giao diện giữa phần nguồn điện áp cao của mô-đun và bộ phận điện tử điều khiển của nó.

Nó mang các đường tín hiệu, mạch bảo vệ và phân phối nguồn phụ mà mô-đun cần để hoạt động.

Bo mạch này có trong một số biến thể bộ phận PSMi của FANUC trong lớp đầu vào 200 VAC, bao gồm A06B-6110-H006, A06B-6115-H006 và A06B-6140-H006.

Mỗi bộ phận này là một mô-đun nguồn 5,5 kW, 200 VAC, tái tạo năng lượng trong dòng ổ đĩa FANUC Alpha i.

Thông số kỹ thuật chính

PSMi Alpha i — Vai trò hệ thống

Trong hệ thống ổ đĩa FANUC Alpha i, PSMi là điểm kết nối duy nhất với nguồn điện AC chính. Tất cả các mô-đun khuếch đại servo và trục chính trong tủ đều lấy nguồn bus DC từ PSMi.

PSMi chỉnh lưu đầu vào ba pha thành bus DC được điều chỉnh — thường khoảng 283 đến 339 VDC đối với các mô-đun lớp đầu vào 200 VAC — và duy trì bus đó cho các bộ khuếch đại được kết nối.

Công suất định mức 5,5 kW của dòng A06B-6110-H006 đặt các mô-đun này ở phân khúc nhỏ hơn của dòng PSMi Alpha i.

Chúng phù hợp cho các hệ thống ổ đĩa có tổng tải động cơ hạn chế — cấu hình một trục hoặc hai trục nhẹ, hoặc máy có động cơ không yêu cầu tăng tốc mạnh đồng thời. Các máy lớn hơn sử dụng các bộ phận PSMi có công suất định mức cao hơn với các bo mạch dây khác nhau.

A16B-2203-0640 là bo mạch in nội bộ cho phép PSMi thực hiện các chức năng này.

Tháo bo mạch này ra và PSMi sẽ không hoạt động. Thay thế một bo mạch bị lỗi và PSMi sẽ hoạt động trở lại — với chi phí và thời gian chờ đợi chỉ bằng một phần nhỏ so với việc tìm kiếm một mô-đun thay thế hoàn chỉnh.

Tái tạo năng lượng — Trả năng lượng chủ động

Tái tạo năng lượng là đặc điểm nổi bật của PSMi Alpha i. Khi một trục servo giảm tốc, động cơ hoạt động như một máy phát điện.

Năng lượng động học của các bộ phận chuyển động của máy và rôto động cơ chuyển thành năng lượng điện. Trong hệ thống phanh điện trở, năng lượng này tiêu tán dưới dạng nhiệt trong một điện trở xả.

Trong PSMi, một mạch đầu vào chủ động trên phần nguồn thu hồi năng lượng này và đưa trở lại lưới điện AC.

Chức năng tái tạo này làm giảm tiêu thụ năng lượng trong các máy có chu kỳ tăng tốc và giảm tốc thường xuyên.

Nó cũng loại bỏ tải nhiệt của phanh điện trở, làm giảm nhiệt độ tủ và ứng suất nhiệt lên các bộ phận khác.

Bo mạch dây A16B-2203-0640 hỗ trợ chức năng tái tạo này như một phần của kiến trúc mạch tổng thể của PSMi.

Nó cung cấp các đường giao diện giữa giai đoạn đầu vào chủ động và mạch điều khiển của mô-đun.

Giao tiếp cáp quang và khả năng bảo trì

Hệ thống ổ đĩa Alpha i của FANUC sử dụng cáp quang để giao tiếp giữa PSMi và các mô-đun khuếch đại.

Liên kết cáp quang loại bỏ các vấn đề vòng lặp nối đất, cung cấp khả năng chống nhiễu trong môi trường điện khắc nghiệt của tủ ổ đĩa và cho phép chạy cáp dài mà không bị suy giảm tín hiệu.

A16B-2203-0640 giao tiếp với kiến trúc truyền thông này như một phần của thiết kế nội bộ của PSMi.

Một tính năng bảo trì đáng chú ý của dòng PSMi Alpha i: quạt làm mát có thể được thay thế mà không cần tháo rời mô-đun.

Quạt hỏng là một chế độ lỗi phổ biến trong các bộ phận của tủ ổ đĩa.

Quạt có thể thay thế có thể được thay thế trong quá trình bảo trì định kỳ — mà không làm ảnh hưởng đến kết nối nguồn hoặc tháo mô-đun ra khỏi tủ — giúp đơn giản hóa đáng kể việc bảo trì nhiệt cho các bộ phận này.

Đường bảo trì cấp độ linh kiện

Thay thế bo mạch dây A16B-2203-0640 là một sửa chữa cấp độ linh kiện. Điều này có nghĩa là mở vỏ PSMi và làm việc bên trong mô-đun — một quy trình đòi hỏi các biện pháp phòng ngừa thích hợp, công cụ phù hợp và quen thuộc với phần cứng ổ đĩa FANUC.

Bus nguồn chính phải được xả hoàn toàn trước khi mở mô-đun.

Điện áp bus DC vẫn tồn tại trong vài phút sau khi tắt nguồn khi các tụ điện bus xả.

Con đường sửa chữa này được biện minh khi phần nguồn của mô-đun PSMi và phần cứng bên ngoài ở tình trạng tốt, và lỗi chỉ giới hạn ở bo mạch dây cụ thể. Các lỗi thường liên quan đến bo mạch dây bao gồm lỗi tín hiệu điều khiển, lỗi mạch bảo vệ và lỗi phân phối nguồn phụ.

Xác nhận lỗi nằm ở bo mạch này trước khi tiến hành — việc thay thế toàn bộ mô-đun PSMi có thể là con đường phù hợp khi lỗi nằm ở phần nguồn điện áp cao thay vì bo mạch dây.

Câu hỏi thường gặp

Q1: PSMi hiển thị cảnh báo LED nhưng không có lỗi hệ thống ổ đĩa nào. Liệu A16B-2203-0640 có thể là nguyên nhân không?

Các cảnh báo LED của PSMi mà không có lỗi bộ khuếch đại phía sau thường chỉ ra mạch bên trong của mô-đun nguồn chứ không phải hệ thống ổ đĩa.

Bo mạch dây xử lý tín hiệu điều khiển và mạch bảo vệ — các lỗi trên các đường này sẽ tạo ra cảnh báo cấp độ PSMi mà không nhất thiết phải kích hoạt các mô-đun khuếch đại.

Kiểm tra mẫu đèn LED cảnh báo theo hướng dẫn bảo trì Alpha i để xác định loại lỗi trước khi xác định xem bo mạch dây có phải là linh kiện bị ảnh hưởng hay không.

Q2: Có an toàn khi mở vỏ PSMi để thay thế A16B-2203-0640 ngay sau khi tắt nguồn không?

Không. Các tụ điện bus DC bên trong PSMi giữ điện tích trong vài phút sau khi tắt nguồn.

Chờ cho đến khi điện áp bus DC đã xả về mức an toàn — được xác nhận bằng cách đo giữa các đầu cuối bus DC bằng vôn kế có định mức phù hợp — trước khi mở mô-đun hoặc xử lý các linh kiện bên trong.

Không chỉ dựa vào thời gian trôi qua; luôn đo lường.

Q3: A16B-2203-0640 được lắp đặt trong các biến thể bộ phận PSMi cụ thể nào?

Bo mạch dây này được lắp đặt trong các mô-đun nguồn FANUC Alpha i PSMi 5,5 kW, 200 VAC: A06B-6110-H006, A06B-6115-H006 và A06B-6140-H006.

Luôn xác nhận thông số kỹ thuật bộ phận cụ thể so với nhãn mô-đun trước khi tìm kiếm bo mạch in thay thế.

Q4: Có thể sửa chữa A16B-2203-0640 thay vì thay thế không?

Việc sửa chữa cấp độ linh kiện đôi khi khả thi đối với bo mạch dây, tùy thuộc vào lỗi. Các linh kiện thụ động bị hỏng, các thiết bị bảo vệ bị lỗi và các tiếp điểm đầu nối bị ăn mòn có thể sửa chữa được.

Các lỗi liên quan đến IC FANUC độc quyền hoặc các đường mạch in bị hỏng có thể không sửa chữa được.

Bo mạch bị hư hỏng do cháy hoặc hồ quang từ lỗi nguồn nên được thay thế thay vì sửa chữa — tính toàn vẹn của chất nền không thể được giả định sau các sự kiện như vậy.

Q5: Sau khi thay thế bo mạch dây, PSMi có yêu cầu bất kỳ thiết lập tham số hoặc khởi tạo nào không?

Bo mạch dây PSMi không mang các tham số bộ điều khiển theo cách mà mô-đun bộ nhớ CNC thực hiện.

Sau khi lắp đặt, xác nhận mô-đun khởi động sạch sẽ mà không có cảnh báo LED và điện áp bus DC đạt mức điều chỉnh bình thường khi hệ thống ổ đĩa được cấp điện.

Xác minh giao tiếp CNC-ổ đĩa chính xác qua liên kết cáp quang. Không yêu cầu quy trình tải phần mềm tương đương với việc tải lại mô-đun FROM.
