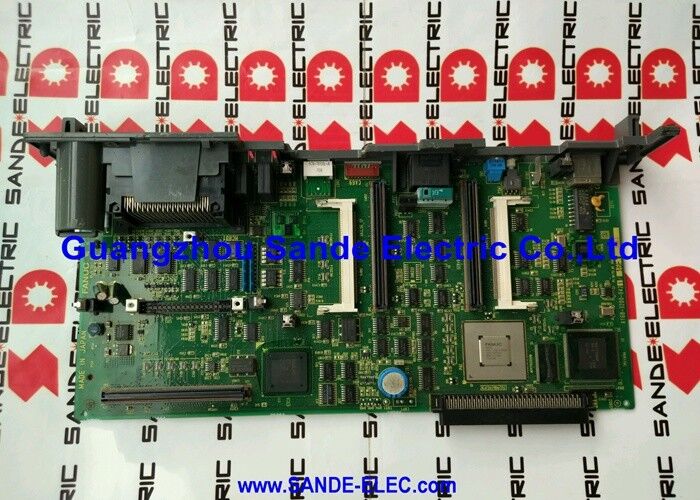

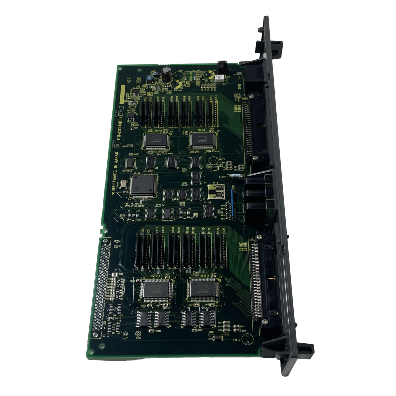

FANUC BOARD A16B-2203-0650 A16B22030650 A16B-22O3-O65O

A16B-2203-0650 | Bảng nối dây mô-đun trục chính FANUC αi SPM-2.2i — A06B-6111-H002 / 2.2kW / PCB điều khiển A20B-2100-0800

SPM-2.2i — Điểm đầu vào của phạm vi trục chính αi

Dòng Mô-đun nguồn trục chính FANUC αi (SPM) A06B-6111 bao gồm các bộ khuếch đại truyền động trục chính từ 2,2kW đến 55kW trong một dòng sản phẩm. SPM-2.2i (A06B-6111-H002) là loại nhỏ nhất trong dòng sản phẩm này — phù hợp với các ứng dụng động cơ trục chính nhẹ có công suất truyền động liên tục 2,2kW đáp ứng yêu cầu gia công.

Dòng A06B-6111 sử dụng đầu vào 200VAC (ba pha) tiêu chuẩn, khiến nó trở thành bộ truyền động trục chính thích hợp cho các máy được lắp đặt ở vùng cung cấp 200V. Đầu ra của nó điều khiển động cơ trục chính AC dòng FANUC αi.

A16B-2203-0650 là bảng mạch cho mô-đun 2,2kW này — lớp PCB vật lý chứa tất cả các đầu nối bên ngoài và định tuyến dòng điện động cơ trục chính, nguồn cấp bus DC và các kết nối phản hồi bộ mã hóa trong vỏ SPM-2.2i.

Thông số kỹ thuật chính

Dòng bảng mạch dây αi SPM — A16B-2203-065x

Dòng A16B-2203-065x là dòng bảng mạch có xếp hạng nhỏ hơn trong dòng αi SPM (A06B-6111):

Tất cả bốn biến thể đều sử dụng cùng một PCB điều khiển (A20B-2100-0800). Bảng mạch thay đổi giữa các mức xếp hạng do kích thước vật lý của các bộ phận nguồn — thiết bị IGBT, dây dẫn bus và phần cứng quản lý nhiệt — tỷ lệ theo mức công suất.

Kịch bản ứng dụng

Lỗi bảng mạch mô-đun trục chính SPM-2.2i:Một trung tâm tiện CNC nhỏ sử dụng mô-đun trục chính A06B-6111-H002 phát sinh các vấn đề về đầu ra của động cơ trục chính có thể truy nguyên được từ khu vực đầu nối động cơ của bảng dây. A16B-2203-0650 được thay thế, khôi phục đầu ra trục chính chính xác.

Nâng cấp mô-đun ổ đĩa:Một trung tâm dịch vụ CNC chuyên nghiệp đang đại tu mô-đun SPM-2.2i thay thế bảng dây A16B-2203-0650 như một phần của quá trình đổi mới bảng mạch nội bộ hoàn chỉnh.

Câu hỏi thường gặp

Câu hỏi 1: A16B-2203-0650 có thể hoán đổi với A16B-2203-0651 (bảng nối dây SPM-5.5i) không?

Không. Mặc dù sử dụng cùng một bảng điều khiển PCB (A20B-2100-0800), mỗi bảng mạch đều được điều chỉnh theo mức công suất SPM cụ thể của nó. Bo mạch dây SPM-2.2i (0650) và bo mạch dây SPM-5.5i (0651) có các bố cục vật lý khác nhau để phù hợp với các loại thiết bị IGBT khác nhau và phần cứng mang dòng điện. Chúng không thể thay thế cho nhau.

Câu hỏi 2: SPM-2.2i có yêu cầu PSM (Mô-đun cấp nguồn) riêng biệt không?

Đúng. A06B-6111 SPM nhận bus DC từ PSM bên ngoài - nó không có nguồn điện tích hợp. PSM tạo ra bus DC được điều chỉnh từ nguồn điện lưới AC; SPM lấy từ bus này và chuyển đổi nó thành AC có tần số thay đổi cho động cơ trục chính.

Câu 3: Việc thay thế A16B-2203-0650 có ảnh hưởng đến thông số trục chính không?

Không. Các thông số trục chính (giới hạn tốc độ, tỷ số truyền, loại động cơ, khả năng tăng tốc) được lưu trong bộ nhớ thông số chính của CNC. Việc thay thế board mạch không ảnh hưởng đến các thông số đã lưu. Sau khi lắp thay thế, CNC sẽ thiết lập lại giao tiếp trục chính nối tiếp và áp dụng các thông số hiện có.

Câu hỏi 4: Quy trình xả thải nào được áp dụng trước khi truy cập A16B-2203-0650?

SPM-2.2i chứa một dãy tụ điện bus DC giúp duy trì điện áp nguy hiểm sau khi ngắt nguồn điện lưới. Làm theo quy trình chờ xả điện của sổ tay hướng dẫn bảo trì FANUC dành cho mô-đun A06B-6111-H002 trước khi mở vỏ hoặc xử lý các bo mạch bên trong.

Câu hỏi 5: SPM-2.2i (bảng dây A16B-2203-0650) thường dẫn động những động cơ trục chính nào?

SPM-2.2i được kết hợp với động cơ trục chính dòng FANUC αi ở loại công suất 2,2kW — điển hình là các động cơ trong phạm vi động cơ trục chính αiS 2.2/10000, αiS 3/6000 hoặc được xếp hạng tương tự. Những động cơ này cung cấp năng lượng cho các máy CNC khung nhỏ có công suất 2,2kW là đủ cho ứng dụng gia công.
