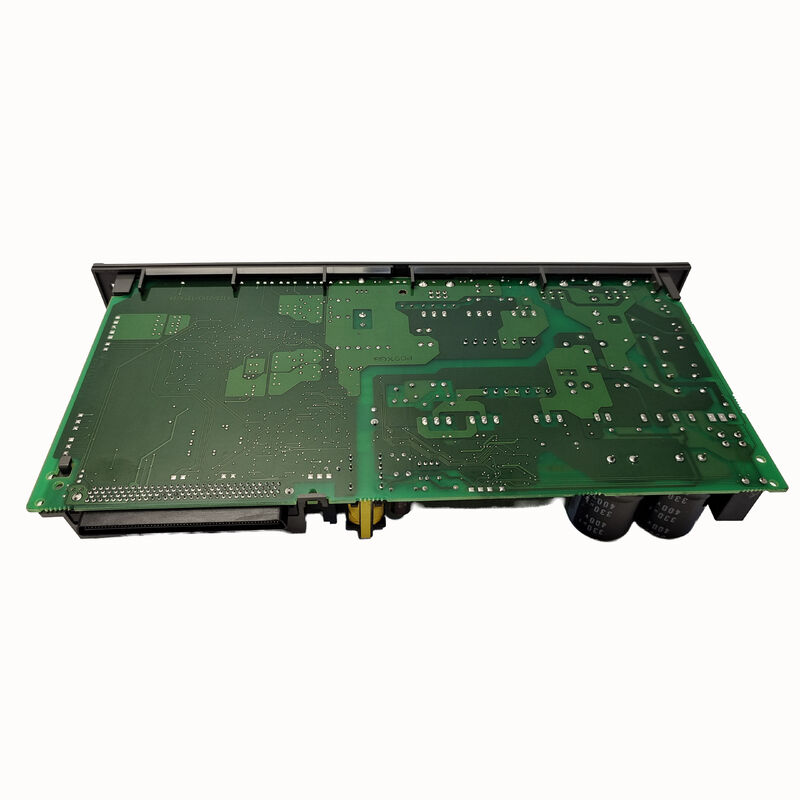

| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-2203-0651 |
Trong dòng αi SPM A06B-6111, SPM-5.5i (A06B-6111-H006) ở công suất 5,5kW chiếm một vị trí được sử dụng trên nhiều loại máy công cụ CNC nhỏ gọn và cỡ trung. 5,5kW là đủ cho:
Trung tâm gia công CNC nhỏ:Trung tâm gia công đứng với trục côn 40 chạy gia công nhôm, hợp kim nhẹ và nhựa ở độ sâu cắt vừa phải. Trục xoay 5,5kW hỗ trợ vận hành ở tốc độ tối đa trên các vật liệu này.
Trung tâm tiện CNC:Tiện tốc độ cao bằng thép và nhôm — công suất 5,5kW hỗ trợ tiện mạnh mẽ trên các vật liệu này mà không cần quản lý nhiệt và điện phức tạp như các bộ truyền động trục chính công suất cao hơn.
Máy 5 trục nhỏ gọn:Máy 5 trục nhỏ dành cho các hình dạng bộ phận phức tạp trong đó trục chính hiếm khi đẩy đến giới hạn nhiệt và 5,5kW cung cấp đủ khoảng trống.
A16B-2203-0651 phục vụ biến thể SPM phổ biến này — khiến nó trở thành một trong những phụ tùng bo mạch dây được yêu cầu thường xuyên hơn trong dòng αi SPM.
| tham số | Giá trị |
|---|---|
| Mô-đun tương thích | SPM-5.5i (A06B-6111-H006) |
| Sức mạnh trục chính | 5,5kW |
| Điện áp đầu vào | 200VAC (3 pha) |
| Kiểm soát PCB | A20B-2100-0800 |
| Dòng ổ đĩa | αi SPM A06B-6111 |
| Vai trò của Hội đồng quản trị | Bảng dây |
Toàn bộ dòng bảng mạch A16B-2203-065x có chung PCB điều khiển (A20B-2100-0800). Kiến trúc này cung cấp một lợi thế dịch vụ thực tế:
Đối với cơ sở sản xuất chạy máy có kích thước trục chính khác nhau (có loại 2,2kW, có loại 5,5kW, có loại 11kW), chỉmột mô hình PCB điều khiểnbao gồm tất cả. Bảng đấu dây khác nhau theo mức đánh giá (0650 cho 2,2kW, 0651 cho 5,5kW), nhưng bảng điều khiển thì giống hệt nhau.
Khi chẩn đoán lỗi bộ khuếch đại trục chính:
Thiết kế mô-đun này giảm thiểu lượng tồn kho bo mạch dự phòng cần thiết để đáp ứng nhiều mức công suất SPM.
Lỗi trục chính SPM-5.5i trên trung tâm gia công CNC:Bộ khuếch đại trục chính FANUC αi SPM-5.5i phát sinh lỗi liên quan đến đầu nối — kết nối cáp động cơ trục chính ở đầu cực bảng mạch của mô-đun hiển thị điện trở không liên tục. A16B-2203-0651 được thay thế, giải quyết lỗi kết nối.
Vận hành truyền động trục chính trong máy mới:Người chế tạo máy đang lắp đặt một trung tâm gia công CNC mới cần có A16B-2203-0651 thay thế cho mô-đun SPM-5.5i bị hỏng trong quá trình xử lý lắp đặt.
Câu hỏi 1: Sự khác biệt giữa A16B-2203-0651 (tiêu chuẩn 200V) và A16B-2203-0820 (phiên bản HV) đối với trục chính 5,5kW là gì?
A16B-2203-0820 là bảng nối dây cho SPM-5.5HVi (A06B-6121-H006) — phiên bản điện áp cao 400–480VAC của mô-đun trục chính 5,5kW. A16B-2203-0651 dành cho phiên bản 200VAC tiêu chuẩn (A06B-6111-H006). Hai cái này phục vụ cùng mức công suất trục chính nhưng điện áp đầu vào khác nhau - chúng không thể thay thế cho nhau.
Câu hỏi 2: Việc thay thế A16B-2203-0651 có yêu cầu thay đổi thông số trục chính không?
Không. Các thông số trục chính được lưu trong bộ nhớ chính của CNC. Sau khi lắp A16B-2203-0651 thay thế và khôi phục mô-đun vào hoạt động, CNC sẽ tải lại giao tiếp trục chính nối tiếp của nó và tự động áp dụng các thông số trục chính hiện có.
Câu 3: SPM-5.5i dẫn động động cơ trục chính nào?
SPM-5.5i điều khiển động cơ trục chính dòng FANUC αi được xếp hạng ở loại 5,5kW — các động cơ như αiS 6/4000, αiS 8/4000 hoặc động cơ trục chính αi có định mức tương đương. Những động cơ này cung cấp năng lượng cho trục chính trên các trung tâm gia công CNC và trung tâm tiện nhỏ gọn.
Câu hỏi 4: Bảng mạch kết nối với PCB điều khiển bên trong SPM-5.5i như thế nào?
Bảng mạch A16B-2203-0651 và PCB điều khiển A20B-2100-0800 kết nối bên trong thông qua các đầu nối bo mạch với bo mạch trong vỏ mô-đun. PCB điều khiển được gắn trên hoặc liền kề với bảng mạch, với các đầu nối bên trong truyền tín hiệu ổ cổng từ bảng điều khiển đến các thiết bị nguồn trên bảng mạch và phản hồi cảm biến dòng điện từ bảng mạch trở lại bảng điều khiển.
