| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-2203-0661 |

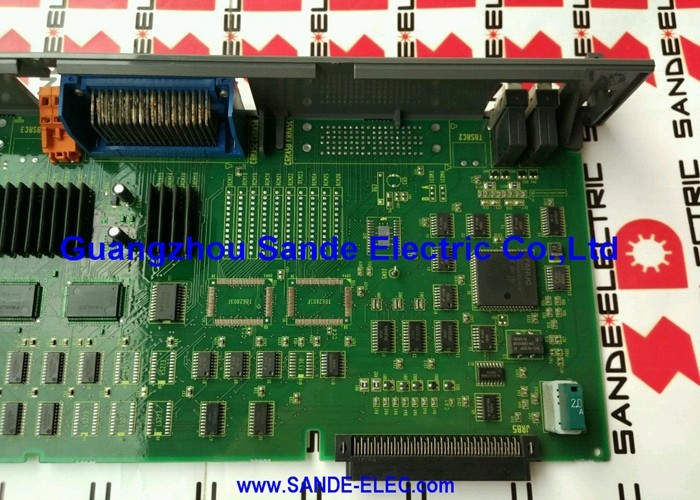

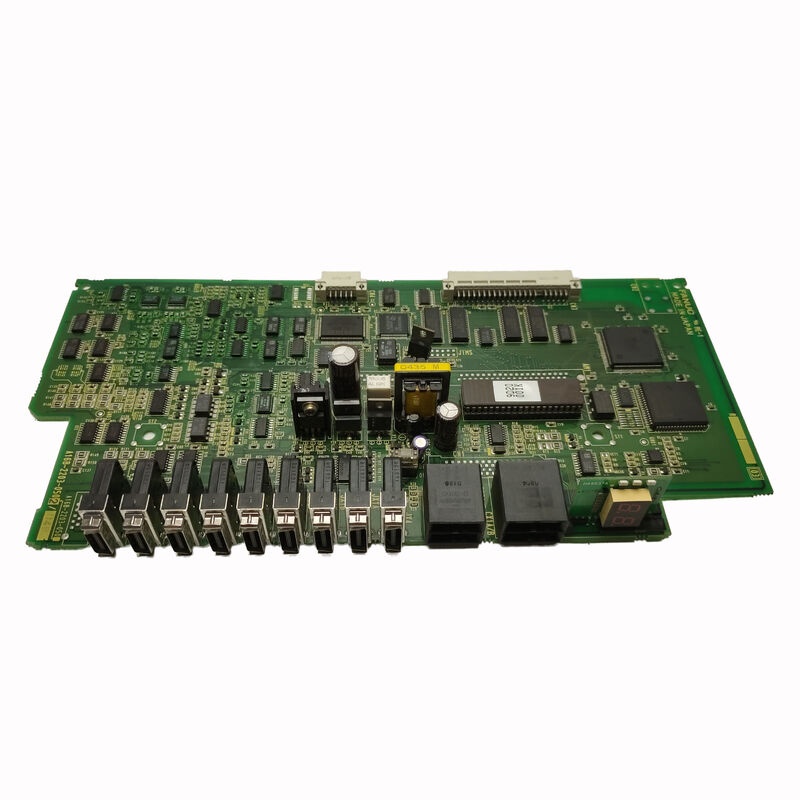

Bo mạch nguồn FANUC A16B-2203-0661 thuộc dòng bo mạch A16B-2203 của FANUC — một dòng bao gồm cả bo mạch điều khiển chức năng (bo mạch màn hình, bo mạch mở rộng trục, giao diện truyền thông) và bo mạch nguồn cho dòng sản phẩm bộ điều khiển CNC và robot của FANUC.Bo mạch nguồn đóng vai trò nền tảng trong kiến trúc điện của bộ điều khiển: mọi bo mạch khác trong hệ thống — CPU, giao diện servo, bo mạch I/O, kết nối bảng điều khiển — đều phụ thuộc vào nguồn điện để cung cấp điện áp DC ổn định, được điều chỉnh đúng cách trong dung sai quy định.Thiết kế nguồn của bộ điều khiển FANUC chuyển đổi nguồn AC đầu vào (thường là 200–240VAC trong các máy có bộ điều khiển FANUC phổ biến nhất) thông qua cấu trúc bộ chuyển đổi chuyển mạch được điều chỉnh để tạo ra nhiều đường điện áp DC cần thiết cho các thiết bị điện tử của hệ thống.
Phương pháp bộ chuyển đổi chuyển mạch — thay vì phương pháp bộ điều chỉnh tuyến tính cũ hơn — mang lại hiệu suất cao (PSU tạo ra ít nhiệt thải hơn cho cùng một công suất đầu ra), dung sai điện áp đầu vào rộng (hệ thống vẫn ổn định trên toàn bộ dải nguồn AC quốc tế mà không cần điều chỉnh điện áp thủ công) và phản ứng nhanh với các quá độ tải (vòng điều khiển của bộ chuyển đổi điều chỉnh chu kỳ làm việc của bộ chuyển mạch trong vòng micro giây khi một mô-đun mới rút dòng điện, ngăn chặn sự sụt giảm điện áp có thể gây ra lỗi logic trong các mạch điều khiển).
Vị trí của A16B-2203-0661 trong bộ điều khiển — cho dù đó là bo mạch PSU độc lập hay tích hợp vào một cụm bảng mạch sau — tuân theo phương pháp lắp đặt vật lý tiêu chuẩn của FANUC cho thế hệ của nó.
Giống như các bo mạch nguồn A16B-2203 khác (đặc biệt là -0370 cho bộ điều khiển R-J3iB và -0910 cho bộ điều khiển R-30iB/R-30iB), -0661 được thiết kế để cung cấp liên tục toàn bộ công suất đầu ra định mức của nó trong môi trường nhiệt của bộ điều khiển, với các mạch bảo vệ phản ứng với các tình trạng quá tải, quá áp và quá nhiệt trước khi bất kỳ hư hỏng nào xảy ra.
Thông số kỹ thuật chính
Thông số
| Chức năng | Bo mạch nguồn |
|---|---|
| Dòng | A16B-2203 |
| Đường ra | DC đa đường (thường là 5V, ±15V, 24V) |
| Đầu vào | 200–240VAC |
| Bảo vệ | OVP, OCP, OTP |
| Xuất xứ | Nhật Bản |
| Tại sao bo mạch nguồn bị lỗi — Và tại sao chúng quan trọng | Trong hệ thống phân cấp bảo trì bộ điều khiển CNC và robot, bo mạch nguồn đứng đầu bảng xếp hạng mức độ quan trọng. Một bo mạch nguồn bị lỗi sẽ làm cho toàn bộ bộ điều khiển ngừng hoạt động hoàn toàn — không có CPU hoạt động, không có điều khiển servo, không có phản hồi từ bảng điều khiển. |
Điều này làm cho bo mạch nguồn trở thành bo mạch quan trọng nhất trong hệ thống (vì mọi thứ khác đều phụ thuộc vào nó) và, trên thực tế, là một trong những bo mạch được thay thế thường xuyên hơn vì nó chịu đựng các điều kiện làm tăng tốc độ hao mòn linh kiện.
Cơ chế hao mòn chính là chu kỳ nhiệt của các tụ điện hóa.
Tụ điện hóa là bộ phận làm việc chính của mạch nguồn — chúng lưu trữ năng lượng trong chu kỳ chuyển mạch của bộ chuyển đổi, lọc gợn sóng điện áp đầu ra và duy trì điện áp cung cấp ổn định trong các thay đổi tải tạm thời.
Chúng chứa một chất điện phân lỏng rất cần thiết cho điện dung và ESR (điện trở nối tiếp tương đương) của chúng, và chất điện phân này từ từ bay hơi theo thời gian, đặc biệt là ở nhiệt độ cao.
Khi chất điện phân cạn kiệt, điện dung giảm và ESR tăng — dẫn đến tăng gợn sóng điện áp đầu ra, suy giảm phản ứng tạm thời và cuối cùng là sự không ổn định hoặc hỏng hoàn toàn điện áp đầu ra được điều chỉnh.
Tốc độ bay hơi của chất điện phân phụ thuộc mạnh vào nhiệt độ: cứ mỗi 10°C tăng nhiệt độ hoạt động trên nhiệt độ định mức của tụ điện, tuổi thọ dịch vụ sẽ giảm đi khoảng một nửa.
Các bộ điều khiển CNC và robot được lắp đặt trong môi trường sản xuất không có điều hòa không khí, hoặc trong các cấu hình tủ có luồng khí làm mát không đủ, có thể gặp phải tình trạng lão hóa tụ điện tăng tốc.
Một nguồn điện cung cấp 15–20 năm hoạt động đáng tin cậy trong môi trường được làm mát tốt, kiểm soát nhiệt độ có thể cho thấy các triệu chứng hỏng tụ điện sau 8–10 năm trong môi trường nhà máy nóng.
Triệu chứng lỗi nguồn điện và nguyên nhân của chúng
Lỗi nguồn điện biểu hiện bằng các triệu chứng đặc trưng phản ánh bản chất của lỗi:
Bộ điều khiển không bật nguồn chút nào khi nguồn chính được cấp. Tất cả đèn báo đều tắt, bảng điều khiển tối đen và không có quạt làm mát nào chạy. Điều này cho thấy lỗi PSU hoàn toàn — thường là do transistor chuyển mạch chính bị hỏng, cầu chì chính bị cháy, hoặc lỗi nghiêm trọng trong bộ chỉnh lưu đầu vào.
Lỗi hoàn toàn thường xảy ra đột ngột, đôi khi sau một sự cố tăng áp hoặc dòng điện đột biến.Hệ thống không ổn định với các cảnh báo không liên tục:
Bộ điều khiển chạy nhưng tạo ra các cảnh báo ngẫu nhiên không tương quan với bất kỳ chức năng máy cụ thể nào, biến mất khi bật lại nguồn và tái diễn không thể đoán trước.
Đây là biểu hiện cổ điển của sự suy giảm tụ điện do tuổi tác — điện áp đầu ra của PSU nằm trong thông số kỹ thuật khi tải nhẹ và nhiệt độ phòng nhưng giảm xuống dưới thông số kỹ thuật khi tải mô-đun đầy đủ hoặc ở nhiệt độ tủ tăng cao. Các mạch logic kỹ thuật số trong các mô-đun CNC nhạy cảm với điện áp nguồn — ngay cả mức sụt giảm 5% trên đường +5V cũng có thể gây ra lỗi logic biểu hiện dưới dạng cảnh báo hệ thống hoặc thực thi chương trình thất thường.
Cảnh báo quá nhiệt:
Mạch bảo vệ nhiệt của PSU phát hiện transistor chuyển mạch hoặc máy biến áp đang vượt quá nhiệt độ an toàn và tắt nguồn.
Điều này có thể cho thấy quạt làm mát trong tủ bị hỏng, các đường thông gió bị chặn, hoặc — trên chính bo mạch — sự tiêu tán công suất tăng lên do các linh kiện bị suy giảm đang tạo ra nhiều nhiệt hơn bình thường để duy trì cùng một công suất đầu ra.Một đường ra bị lỗi:
Bộ điều khiển bật nguồn một phần — một số chức năng hoạt động, một số khác thì không.
Đường +5V có thể hoạt động tốt (CPU và logic hoạt động) trong khi đường +24V bị mất (bo mạch I/O và mạch rơ-le không phản hồi). Lỗi chọn lọc này chỉ ra một nhánh cụ thể của mạch nguồn và thường có thể sửa chữa ở cấp độ linh kiện.
Bảo trì phòng ngừa cho nguồn điện hoạt động lâu dài
Tuổi thọ dịch vụ của A16B-2203-0661 có thể được kéo dài thông qua các biện pháp bảo trì chủ động:
Thực hiện điều này một cách chủ động sau mỗi 10 năm (hoặc sớm hơn trong môi trường nóng) sẽ loại bỏ phương thức lỗi phổ biến nhất trước khi nó gây ra thời gian ngừng sản xuất không mong muốn.
Bảo trì hệ thống làm mát tủ — đảm bảo rằng các quạt làm mát của tủ hoạt động, rằng các bộ lọc khí sạch và không cản trở luồng khí, và rằng nhiệt độ môi trường xung quanh trong khu vực tủ điều khiển không vượt quá nhiệt độ hoạt động định mức của CNC — cũng quan trọng không kém.
Tuổi thọ tụ điện phụ thuộc mạnh vào nhiệt độ; mỗi độ giảm nhiệt độ hoạt động của PSU sẽ kéo dài tuổi thọ dịch vụ của tụ điện một cách đáng kể.
Câu hỏi thường gặp
Q1: Bộ điều khiển bật nguồn trong giây lát rồi tắt, với quạt làm mát chạy trong một hoặc hai giây. Đây có phải là lỗi PSU không?
Nguyên nhân phổ biến: một mô-đun bị ngắn mạch (lắp từng mô-đun một để xác định mô-đun bị lỗi), một tụ điện bị hỏng trong bộ lọc đầu ra của PSU biểu hiện như một hiện tượng ngắn mạch tạm thời khi khởi động, hoặc sự suy giảm thực sự của ngưỡng giới hạn dòng điện của PSU do các điện trở cảm biến bị lão hóa.
Tháo tất cả các mô-đun phía sau và bật nguồn PSU một mình (nếu thiết kế cho phép) giúp xác định xem lỗi nằm ở PSU hay ở mô-đun.
Q2: Có thể sử dụng đồng hồ vạn năng trên bàn để kiểm tra A16B-2203-0661 trước khi lắp đặt không?
Đồng hồ vạn năng có thể xác minh điện áp đầu ra nếu bo mạch có thể được bật nguồn trên bàn với tải giả mô phỏng tải thực của bộ điều khiển — kiểm tra không tải hoặc tải tối thiểu có thể hiển thị điện áp chính xác ngay cả khi PSU không thể duy trì điều chỉnh dưới điều kiện tải thực do các tụ điện biên.
Kiểm tra trên bàn có ý nghĩa hơn là không kiểm tra, nhưng bài kiểm tra xác định là hoạt động trong bộ điều khiển thực tế với đầy đủ các mô-đun được lắp đặt.
Nếu có thiết bị kiểm tra FANUC tại trung tâm sửa chữa, điều đó sẽ mang lại sự tin cậy cao nhất về hiệu suất của bo mạch trước khi giao hàng.
Q3: Sau khi thay thế A16B-2203-0661, có cần cấu hình lại bất kỳ tham số hoặc cài đặt nào trong CNC không?
Bản thân bo mạch nguồn không chứa dữ liệu có thể lập trình hoặc cài đặt — nó không có bộ nhớ và không có thanh ghi có thể cấu hình bởi người dùng. Việc thay thế nó không yêu cầu thay đổi tham số trong CNC. Tuy nhiên, nếu lỗi PSU đủ nghiêm trọng để gây ra sự kiện điện áp không kiểm soát trên các đường nguồn của CNC trước khi các mạch bảo vệ phản ứng, có thể xảy ra hỏng dữ liệu trong các mô-đun SRAM (lưu trữ tham số và chương trình).
Sau bất kỳ lần thay thế PSU nào sau một lỗi nghiêm trọng, hãy xác minh rằng tất cả các tham số CNC đều còn nguyên vẹn bằng cách kiểm tra các giá trị quan trọng so với bản sao lưu tốt gần nhất trước khi đưa máy trở lại sản xuất.
Q4: Làm thế nào để xác nhận định mức điện áp PSU thay thế chính xác cho A16B-2203-0661?
PSU được thiết kế cho dải điện áp đầu vào tiêu chuẩn của bộ điều khiển FANUC — thường là 200–240VAC, bao gồm dải điện áp nguồn công nghiệp quốc tế.
A16B-2203-0661 là bo mạch cấu hình cố định và không yêu cầu lựa chọn dải điện áp hoặc cài đặt jumper cho các điện áp nguồn khác nhau trong phạm vi được hỗ trợ.
Thông số kỹ thuật điện áp đầu vào của bo mạch được xác nhận từ tài liệu sản phẩm của FANUC hoặc từ nhãn của bo mạch gốc.
Sơ đồ kết nối nguồn của CNC trong tài liệu điện của máy cũng xác định thông số kỹ thuật điện áp đầu vào.
Q5: A16B-2203-0661 có thể sửa chữa được không nếu nó bị lỗi do vấn đề tụ điện thay vì lỗi linh kiện nghiêm trọng?
Có. Lỗi tụ điện là một trong những kịch bản sửa chữa dễ xử lý nhất đối với bo mạch PSU — các tụ điện bị lỗi có thể được xác định thông qua kiểm tra trực quan (đỉnh phồng hoặc rò rỉ), đo ESR bằng thiết bị kiểm tra phù hợp, hoặc đơn giản là thay thế theo lịch trình dựa trên tuổi tác.
Các trung tâm sửa chữa FANUC chuyên nghiệp thường xuyên thực hiện sửa chữa này bằng cách sử dụng các tụ điện được khớp với định mức điện áp, điện dung, định mức nhiệt độ và kích thước vật lý của linh kiện gốc.
Một A16B-2203-0661 được thay thế toàn bộ tụ điện và kiểm tra từ một trung tâm sửa chữa có năng lực đại diện cho một giải pháp thay thế hiệu quả và tiết kiệm chi phí so với việc tìm nguồn cung ứng bo mạch mới hoặc đã qua sử dụng với giá thị trường đầy đủ.
