A16B-2203-0662 | Bảng nối dây servo FANUC αis SVM1-160i — A06B-6114-H106 / 160A Peak / PCB điều khiển A20B-2100-0740

SVM1-160i — Mô-đun trục đơn dòng điện cao

FANUC αis SVM1-160i (A06B-6114-H106) thể hiện mức dòng điện cao thứ hai trong phạm vi bộ khuếch đại servo trục đơn αis — đầu ra servo đỉnh 160A để dẫn động động cơ servo khung lớn trên trục máy công cụ hạng nặng.

Đối với ngữ cảnh, phạm vi αis SVM1 hoàn chỉnh có phạm vi từ SVM1-20i (20A) đến SVM1-360i (360A). 160A của SVM1-160i đặt nó vào vùng chịu tải nặng — các máy chọn mô-đun này bao gồm:

Trung tâm gia công ngang lớn:Trục X và Y có khối lượng bàn lớn, yêu cầu mô-men xoắn cực đại cao để tăng tốc di chuyển ngang nhanh.

Bàn quay hạng nặng:Hệ thống định vị dành cho bộ thay đổi pallet lớn hoặc thiết bị cố định nhiều mặt trong đó khối lượng lắp ráp pallet yêu cầu duy trì dòng trợ động cao.

Trục máy mài lớn:Khi định vị chính xác dưới lực mài lớn đòi hỏi cả dòng điện cao và độ cứng servo cao.

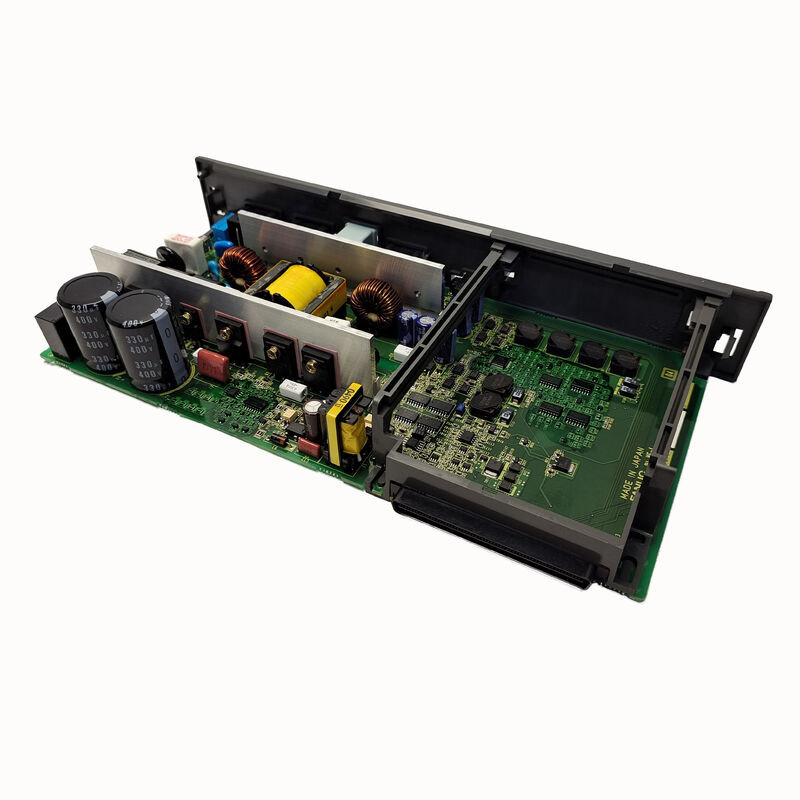

A16B-2203-0662 là bảng nối dây cho mô-đun 160A này - cung cấp tất cả phần cứng kết nối dòng điện cao bên trong vỏ SVM1-160i.

Thông số kỹ thuật chính

Dòng bảng mạch dây αis SVM1 — Bảng mạch phù hợp với xếp hạng hiện tại

Mỗi mức xếp hạng hiện tại trong phạm vi αis SVM1 sử dụng một bảng mạch cụ thể, trong khi PCB điều khiển có thể được chia sẻ giữa các mức xếp hạng:

Định mức 160A của SVM1-160i yêu cầu các thiết bị IGBT, dây dẫn bus và cảm biến dòng điện lớn hơn về mặt vật lý so với các cảm biến trong mô-đun 40A hoặc 80A — đó là lý do tại sao bảng mạch dây (A16B-2203-0662) là một mã bộ phận khác biệt với các bộ phận có dòng điện thấp hơn của nó.

Kịch bản ứng dụng

Lỗi bảng mạch servo SVM1-160i:Mô-đun FANUC αis SVM1-160i (A06B-6114-H106) phát sinh lỗi ở bảng nối dây — lỗi kết nối cổng IGBT làm gián đoạn đầu ra của ổ đĩa trên một pha. A16B-2203-0662 được thay thế, khôi phục đầu ra servo ba pha chính xác.

Bảo trì ổ đĩa servo trục nặng:Mô-đun servo trục X nặng của trung tâm gia công ngang lớn được bảo trì theo lịch trình. Bảng mạch A16B-2203-0662 được thay thế cùng với bảng mạch điều khiển A20B-2100-0740 dưới dạng đổi mới toàn bộ bộ bảng mạch bên trong.

Câu hỏi thường gặp

Câu hỏi 1: A16B-2203-0662 có dành riêng cho SVM1-160i hay nó bao gồm các xếp hạng αis SVM1 khác?

A16B-2203-0662 là bảng nối dây dành riêng cho SVM1-160i (A06B-6114-H106). Sách hướng dẫn bảo trì FANUC αis (B-65285EN/03) xác nhận mỗi định mức dòng điện sử dụng bảng mạch riêng — 0660 cho 40i, 0661 cho 80i, 0662 cho 160i, 0625 cho 360i. Các bảng này không thể hoán đổi cho nhau giữa các xếp hạng.

Câu hỏi 2: PCB điều khiển kết hợp với A16B-2203-0662 là gì?

Hướng dẫn bảo trì FANUC αis xác nhận: SVM1-160i (A06B-6114-H106) sử dụng bảng nối dâyA16B-2203-0662và điều khiển PCBA20B-2100-0740. A20B-2100-0740 dùng chung cho cả SVM1-160i, cung cấp khả năng điều khiển dòng điện HRV và giao diện FSSB cho mô-đun 160A này.

Câu hỏi 3: Áp dụng an toàn phóng điện nào trước khi truy cập A16B-2203-0662 bên trong SVM1-160i?

SVM1-160i chứa dãy tụ điện lớn hơn các biến thể SVM1 nhỏ hơn do có công suất định mức cao hơn. Nhiều năng lượng hơn được lưu trữ trong bus DC ở cùng điện áp bus. Tuân theo thời gian chờ phóng điện quy định trong sổ tay hướng dẫn bảo trì FANUC và xác minh bằng vôn kế DC đã hiệu chuẩn trước khi mở vỏ mô-đun.

Câu hỏi 4: Việc thay thế A16B-2203-0662 có yêu cầu nhập lại tham số trục servo không?

Không. Các tham số servo (ID động cơ, loại bộ mã hóa, mức tăng, giới hạn dòng điện) nằm trong bộ nhớ tham số chính của CNC. Việc thay thế bảng mạch không ảnh hưởng đến bất kỳ thông số nào được lưu trữ. Sau khi lắp thay thế và khôi phục mô-đun, CNC thiết lập lại giao tiếp servo FSSB và áp dụng các tham số hiện có cho trục 160A.

Câu hỏi 5: A16B-2203-0662 chỉ được sử dụng trong dòng αis hay cả trong dòng αi (không phải S) tiêu chuẩn?

A16B-2203-0662 được xác nhận cho dòng αis SVM1-160i (A06B-6114-H106). Dòng αi SVM1 tiêu chuẩn (A06B-6096-H105 dành cho SVM1-80 ở 80A là SVM1 tiêu chuẩn lớn nhất) có điện áp cao nhất là 80A — không có αi SVM1-160i tiêu chuẩn. Ký hiệu 160i chỉ dành riêng cho dòng sản phẩm nâng cao αis. Do đó, A16B-2203-0662 có tính đặc hiệu αis.
