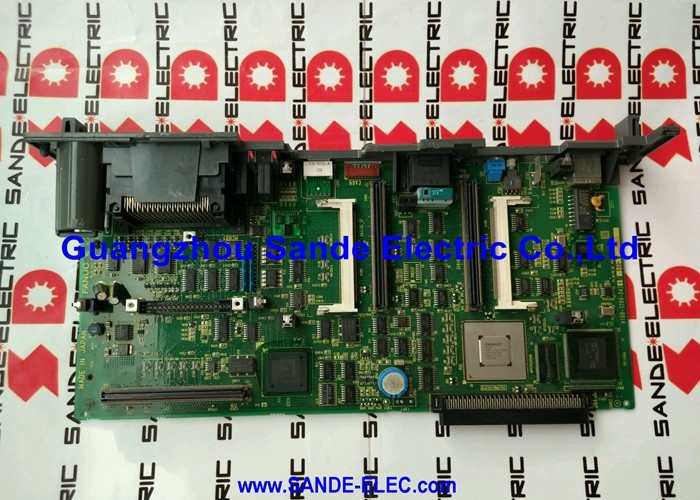

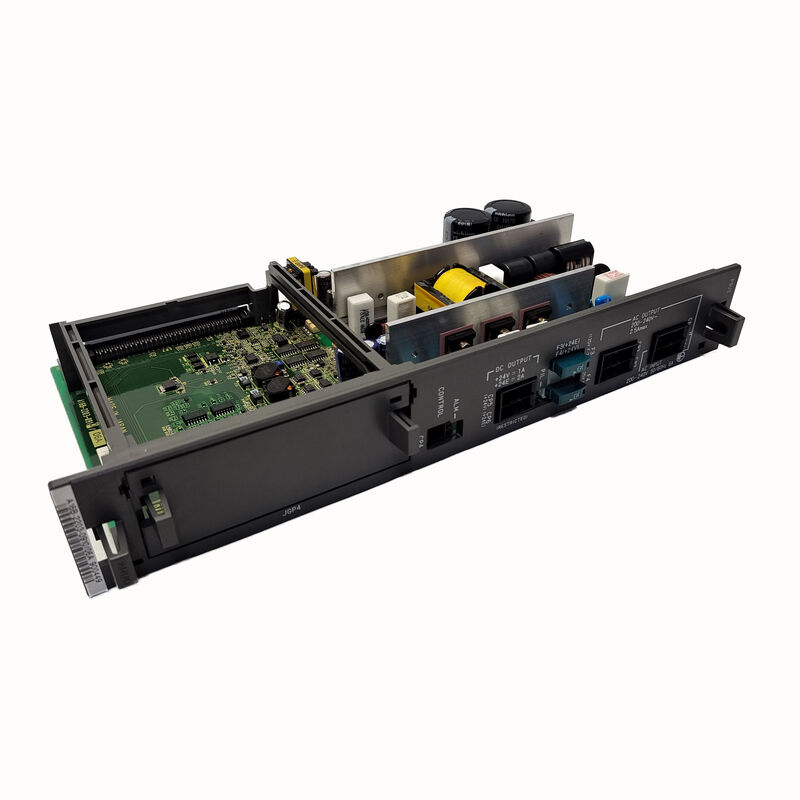

FANUC PCB Board A16B-2203-0673 A16B22030673 A16B-22O3-O673

A16B-2203-0673 | Bảng nối dây servo FANUC Alpha-I SVM2-80/80i — A06B-6114-H209 / Trục kép 80A+80A / FSSB / 200V

A06B-6114-H209 — Mô-đun servo SVM2-80/80i

Sách hướng dẫn bảo trì FANUC B-65285EN/03 xác nhận: A16B-2203-0673 là bảng nối dây cho mô-đun servo A06B-6114-H209 SVM2-80/80i. Đây là biến thể trục kép 80A/80A thuộc dòng SVM (Mô-đun servo) dòng Alpha-I của FANUC - bộ khuếch đại servo hai trục phục vụ hai trục máy công cụ CNC từ một mô-đun nhỏ gọn.

Ký hiệu SVM2-80/80i mã hóa các thông số kỹ thuật chính của ổ đĩa:

• SVM= Mô-đun servo (tích hợp truyền động hai trục)
• 2= Hai kênh trục servo
• 80/80= 80A công suất dòng điện cực đại trên mỗi trục
• Tôi= i-type (thế hệ Alpha-I, giao diện truyền thông kỹ thuật số FSSB)

Thông số kỹ thuật chính

Bảng mạch và Thẻ điều khiển - Hai PCB riêng biệt

Mô-đun servo A06B-6114-H209 chứa hai PCB chính với các chức năng khác nhau:

Bảng nối dây (A16B-2203-0673 - sản phẩm này):PCB định tuyến tín hiệu bên trong. Nó mang tín hiệu điều khiển cổng từ thẻ điều khiển FSSB đến mô-đun bóng bán dẫn điện IGBT, định tuyến phản hồi hiện tại từ điện trở song song của bóng bán dẫn trở lại thẻ điều khiển và cung cấp giao diện đầu nối bên ngoài — bao gồm đầu nối cáp quang FSSB, đầu nối bộ mã hóa động cơ và thiết bị đầu cuối I/O.

Thẻ kiểm soát FSSB (A16B-2100-074x / A16B-2101-004x):Thẻ thông minh servo. Nó giao tiếp với CNC thông qua bus nối tiếp FSSB, thực hiện các vòng điều khiển tốc độ và dòng điện, đồng thời tạo ra các lệnh điều khiển cổng PLC mà bảng mạch định tuyến đến giai đoạn nguồn IGBT.

Khi mô-đun servo phát sinh lỗi, việc xác định PCB nào bị lỗi là bước đầu tiên - lỗi bảng mạch thường biểu hiện dưới dạng sự cố định tuyến tín hiệu hoặc lỗi giao diện đầu nối, trong khi lỗi thẻ điều khiển tạo ra lỗi giao tiếp FSSB hoặc cảnh báo thuật toán điều khiển.

Kịch bản ứng dụng

Lỗi board mạch SVM2-80/80i:Hệ thống servo FANUC Alpha-I CNC phát triển các lỗi mô-đun bên trong trên bộ truyền động 80/80i. Thẻ kiểm soát FSSB kiểm tra chính xác. Board dây A16B-2203-0673 được xác định là lỗi định tuyến tín hiệu. Thay thế khôi phục lại chức năng ổ đĩa chính xác.

Bảo trì bên trong mô-đun servo:Mô-đun servo SVM2-80/80i của máy sản xuất đang được bảo trì nội bộ. A16B-2203-0673 được thay thế cùng với các mô-đun bóng bán dẫn điện như một phần của quá trình đại tu toàn diện mô-đun servo.

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để xác minh A16B-2203-0673 là bảng nối dây chính xác cho mô-đun servo của tôi?

Xác định kiểu mô-đun servo từ bảng tên phía trước của nó — nếu ghi A06B-6114-H209 hoặc A06B-6114-C209 thì A16B-2203-0673 là bảng nối dây đã được xác nhận. Hướng dẫn bảo trì FANUC B-65285EN/03 xác nhận nhiệm vụ này trong bảng PCB Alpha-I SVM2. Đồng thời đọc nhãn trên bảng đã cài đặt.

Câu hỏi 2: Cảnh báo servo nào chỉ ra cụ thể lỗi bảng mạch so với lỗi thẻ điều khiển?

Lỗi bảng mạch thường gây ra: Lỗi đường dẫn tín hiệu quang FSSB (nếu bộ thu phát quang nằm trên bảng mạch), phản hồi bất thường từ các mạch cảm biến dòng điện của bóng bán dẫn hoặc lỗi phần cứng dành riêng cho trục khi kết nối giai đoạn nguồn bị gián đoạn. Lỗi thẻ điều khiển (A16B-2100-074x) thường gây ra cảnh báo liên lạc FSSB (báo động SV 8 hoặc 9) hoặc lỗi kiểm soát tốc độ. Việc phân biệt hai loại này đòi hỏi phải kiểm tra cách ly bằng tài liệu bảo trì bộ khuếch đại servo hiện hành.

Câu 3: Có thể thay thế bo mạch A16B-2203-0673 mà không thay thế bóng bán dẫn điện IGBT không?

Đúng. Bảng mạch và mô-đun bóng bán dẫn IGBT là các thành phần riêng biệt trong A06B-6114-H209. Nếu bảng mạch bị hỏng nhưng các mô-đun IGBT vẫn hoạt động tốt về điện (được xác minh bằng kiểm tra bóng bán dẫn), chỉ cần thay thế bảng mạch. Tuy nhiên, nếu lỗi bo mạch dây là do lỗi IGBT (hư hỏng quá dòng), thì IGBT phải được kiểm tra và thay thế nếu cần trước khi lắp bo mạch dây mới.

Câu hỏi 4: A16B-2203-0673 có thể hoán đổi với A16B-2203-0674 (SVM2-80/160i) hoặc A16B-2203-0675 (SVM2-160/160i) không?

Không. Mỗi bảng mạch có đặc điểm riêng cho mẫu ổ đĩa của nó — bố cục PCB, kết nối mô-đun bóng bán dẫn và mạch cảm biến dòng điện được tối ưu hóa cho mức định mức dòng điện cụ thể của ổ đĩa. A16B-2203-0673 (80/80i), A16B-2203-0674 (80/160i) và A16B-2203-0675 (160/160i) không thể thay thế cho nhau mặc dù chúng phục vụ cùng một dòng ổ SVM2.

Câu hỏi 5: Những biện pháp phòng ngừa an toàn và ESD nào được áp dụng khi xử lý A16B-2203-0673?

Xử lý bằng dây đeo cổ tay chống tĩnh điện nối đất trên bề mặt an toàn ESD. Trước khi mở mô-đun servo: tắt và khóa nguồn điện lưới, sau đó kiểm tra bus DC đã phóng điện dưới 30V bằng vôn kế đã hiệu chuẩn trước khi tiếp cận các bộ phận bên trong. Bus DC SVM2-80/80i hoạt động ở khoảng 280V DC (từ đầu vào 200V AC) và duy trì điện tích sau khi ngắt nguồn điện.
