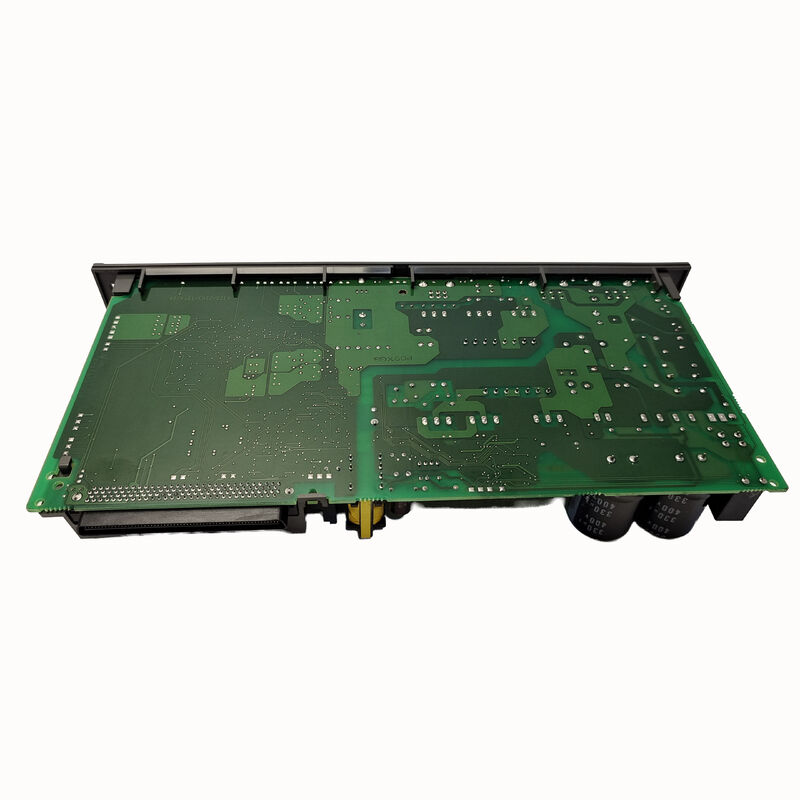

FANUC PCB BOARD A16B-2203-0674 A16B22030674 A16B-22O3-O674

A16B-2203-0674 FANUC Alpha-I SVM2-80/160i Servo Wiring Board A06B-6114-H210 / Asymmetric 80A + 160A hai trục

SVM2-80/160i Asymmetric Dual-Axis Drive

Sổ tay bảo trì FANUC B-65285EN/03 xác nhận A16B-2203-0674 là tấm dây điện cho A06B-6114-H210, mang tên SVM2-80/160i.Đây là biến thể dòng không đối xứng của gia đình ổ servo hai trục SVM2:

Đánh giá không đối xứng 80A/160A của SVM2-80/160i làm cho nó trở thành ổ đĩa ưa thích cho máy công cụ CNC nơi hai trục có nhu cầu điện năng khác nhau đáng kể trục Z tải trọng cao (cột hoặc ram) kết hợp với trục Y tải trọng thấp hơn, hoặc trục cung cấp bảng kết hợp với trục định vị chính xác.

Các thông số kỹ thuật chính

Vai trò của bảng dây chuyền trong SVM2-80/160i

Bảng dây A16B-2203-0674 xử lý đường dẫn tín hiệu nội bộ đặc biệt cho kiến trúc không đối xứng 80/160i. The two axis channels have different transistor module sizes — the 160A channel requires larger IGBT modules than the 80A channel — and the wiring board's PCB layout and conductor sizing reflect these different current levels.

Bảng dây dẫn kết nối:

• Các tín hiệu ổ cổng từ thẻ điều khiển FSSB đến hai ngân hàng IGBT có dung lượng khác nhau
• Phản hồi hiện tại từ hai mạch cảm biến hiện tại khác nhau
• Các kết nối sợi quang FSSB bên ngoài cho truyền thông CNC
• Hai đầu nối cáp mã hóa động cơ (một trên mỗi kênh trục)

Các kịch bản ứng dụng

SVM2-80/160i lỗi bảng dây dẫn trên hệ thống trục không đối xứng:Một FANUC CNC với ổ SVM2-80/160i phát triển báo động servo. Sau khi xác minh thẻ điều khiển và giai đoạn nguồn, bảng dây A16B-2203-0674 được xác định là lỗi.Thay thế khôi phục chức năng servo hai trục.

Chứng minh sửa đổi servo module /07B:Việc xác nhận sửa đổi /07B được ghi trên nhãn của bảng.xác nhận sửa đổi từ nhãn của bảng được cài đặt để đảm bảo tương thích với sửa đổi phần cứng servo module cụ thể.

Câu hỏi thường gặp

Q1: Điều gì phân biệt A16B-2203-0674 (SVM2-80/160i) với A16B-2203-0673 (SVM2-80/80i)?

Cả hai đều là tấm dây chuyền cho các ổ đĩa hai trục SVM2 dòng A06B-6114, nhưng cho các biến thể công suất dòng khác nhau.A16B-2203-0674 phục vụ SVM2-80/160i (80A + 160ACác bảng không thể thay thế nhau ¢ bố trí PCB và kích thước dẫn khác nhau để phù hợp với các kích thước mô-đun transistor khác nhau trên kênh 160A.

Q2: Tại sao một máy sẽ sử dụng một ổ 80A/160A không đối xứng thay vì một cặp phù hợp?

SVM2-80/160i là sự lựa chọn tối ưu khi hai trục ở cùng một vị trí tủ có yêu cầu điện năng khác nhau đáng kể. Using an asymmetric drive correctly sizes the power stage for each axis — avoiding the cost and heat generation of over-specifying the lighter axis with 160A capacity while ensuring the heavier axis has sufficient current headroom.

Q3: A16B-2203-0674 có hoạt động với cùng một thẻ điều khiển FSSB như A16B-2203-0673 không?

Vâng. Cả SVM2-80/80i và SVM2-80/160i đều sử dụng cùng một gia đình thẻ điều khiển FSSB (A16B-2100-074x hoặc A16B-2101-004x).Thẻ điều khiển xử lý thuật toán servo kỹ thuật số và giao tiếp FSSB giống hệt nhau cho cả hai chỉ số ổ đĩa.

Q4: Những biện pháp phòng ngừa an toàn nào áp dụng khi thay thế A16B-2203-0674 bên trong mô-đun servo?

Tắt và khóa nguồn điện. Kiểm tra SVM2-80/160i DC bus đã xả dưới 30V bằng một đồng voltmeter hiệu chỉnh trước khi mở mô-đun.SVM lớp 200V hoạt động với khoảng 280V DC bus. Lấy bảng thay thế bằng dây đeo cổ tay chống tĩnh trên bề mặt an toàn ESD.

Q5: Làm thế nào tôi xác nhận A16B-2203-0674 là bảng dây điện chính xác cho SVM2-80/160i của tôi?

Bảng tên phía trước của mô-đun truyền động hiển thị số mô hình A06B-6114-H210 (định dạng đặt hàng) hoặc A06B-6114-C210 (định dạng đơn vị) cho SVM2-80/160i.Hướng dẫn bảo trì FANUC B-65285EN/03 xác nhận A16B-2203-0674 là việc chỉ định bảng dây điệnNgoài ra, xác minh số bộ phận từ nhãn trên bản thân bảng được cài đặt trước khi đặt thay thế.
