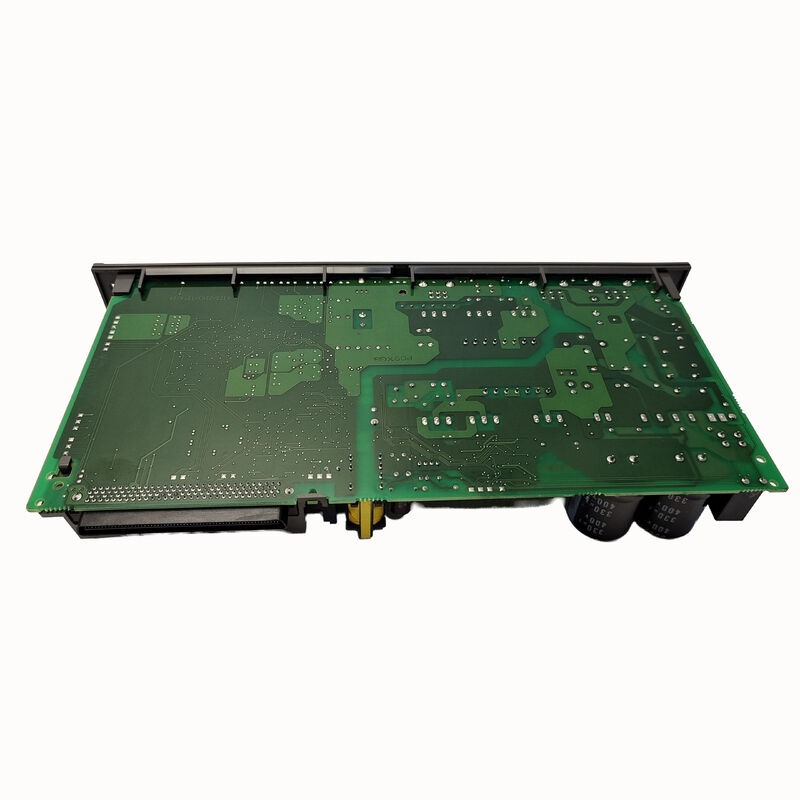

FANUC PCB Board A16B-2203-0675 A16B22030675 A16B-22O3-O675

A16B-2203-0675 FANUC Alpha-I SVM2-160/160i Servo Power Board A06B-6114-H211 / Dual 160A / 39A Đánh giá / SVM hai trục lớn nhất

SVM2-160/160i Đơn vị phụ trợ hai trục lớn nhất

A06B-6114-H211 SVM2-160/160i là biến thể hiện tại cao nhất trong gia đình mô-đun servo hai trục Alpha-I SVM2 của FANUC, mô-đun servo hai trục lớn nhất trong loạt ai.A16B-2203-0675 là bảng điện / dây chuyền của nó, được xác nhận bởi hướng dẫn bảo trì FANUC B-65285EN/03.

Gia đình SVM2 hoàn chỉnh xác nhận A16B-2203-0675 ở đầu phạm vi:

Các thông số kỹ thuật chính

Kiến trúc hai PCB ️ Bảng điện và thẻ điều khiển

Mô-đun A06B-6114-H211 chứa hai PCB chính:

Bảng điện / dây chuyền (A16B-2203-0675 ¢ sản phẩm này):Đường dẫn các tín hiệu ổ cổng từ thẻ điều khiển đến cả hai mô-đun transistor IGBT 160A, mang lại phản hồi hiện tại từ các kháng cự chuyển mạch cấp điện,và cung cấp tất cả các kết nối giao diện bên ngoài FSSB kết nối sợi quang, cáp mã hóa động cơ, và tín hiệu I / O.

Thẻ điều khiển FSSB (A20B-2100-0741):Thực hiện các vòng kiểm soát tốc độ và dòng điện cho cả hai trục, giao tiếp với CNC thông qua bus hàng loạt FSSB và tạo ra các lệnh PWM mà bảng điện định tuyến đến các transistor IGBT.

Các kịch bản ứng dụng

SVM2-160/160i lỗi bảng điện:Một hệ thống FANUC Alpha-I servo với một mô-đun 160/160i phát triển lỗi cấp nguồn. Sau khi xác minh các bóng bán dẫn IGBT 160A và thẻ điều khiển, bảng điện A16B-2203-0675 được xác định là lỗi.Thay thế khôi phục lại đường dẫn tín hiệu nội bộ của servo module.

Bảo trì dịch vụ trung tâm gia công lớn:Một cơ sở sản xuất duy trì hệ thống servo của trung tâm gia công CNC hạng nặng của nó. A16B-2203-0675 được thay thế như một phần của việc đại tu mô-đun SVM2-160/160i toàn diện.

Câu hỏi thường gặp

Q1: A16B-2203-0675 là cùng một bảng như được sử dụng trong A06B-6117-H211?

A06B-6114-H211 và A06B-6117-H211 đều là các mô-đun SVM2-160/160i nhưng từ các phiên bản sửa đổi loạt ổ đĩa khác nhau. 6114 là thiết kế sớm hơn, 6117 là một phiên bản sửa đổi sau.A16B-2203-0675 được xác nhận cho cả A06B-6114-H211 và A06B-6117-H211Kiểm tra từ bảng tên của mô-đun được lắp đặt mô hình ổ đĩa nào được lắp đặt.

Q2: Làm thế nào để đầu ra định lượng liên tục 39A liên quan đến định lượng đỉnh 160A của bóng bán dẫn?

Đánh giá bóng bán dẫn 160A là dòng cao nhất tức thời mà IGBT có thể chịu được.Các 39A định giá sản lượng liên tục là dòng điện duy trì ổ đĩa được thiết kế để cung cấp trong hoạt động servo bình thường mà không quá nóngTỷ lệ lớn giữa đỉnh (160A) và liên tục (39A) cung cấp không gian cho quá tải servovà các transient cắt nặng mà không vượt quá khu vực hoạt động an toàn của transistor.

Q3: Mã báo động servo nào đặc biệt chỉ ra lỗi bảng điện so với lỗi thẻ điều khiển?

Các lỗi bảng điện thường tạo ra: báo động transistor IGBT (sự quá tải, mạch ngắn), lỗi ổ cổng (khi transistor không chuyển đổi chính xác do tín hiệu ổ thiếu),hoặc bất thường phản hồi hiện tại. lỗi thẻ điều khiển tạo ra báo động liên lạc FSSB (sự báo động SV 8 hoặc 9) hoặc lỗi điều khiển tốc độ / hiện tại.Khi cả hai trục thất bại đồng thời với một báo động liên quan đến năng lượng và các transistor thử nghiệm lành mạnh, A16B-2203-0675 là nghi phạm chính.

Q4: Thay A16B-2203-0675 có yêu cầu nhập lại tham số servo không?

Không, các thông số của máy chủ được lưu trữ trong bộ nhớ chính của máy CNC, không phải trong PCB của máy chủ.CNC tải xuống các thông số servo trong quá trình khởi động bật điệnKiểm tra phản ứng servo chính xác trên cả hai kênh trục trước khi quay trở lại sản xuất.

Q5: Những biện pháp phòng ngừa an toàn nào áp dụng trước khi truy cập A16B-2203-0675 bên trong mô-đun servo?

Tắt nguồn và khóa nguồn cung cấp điện. Chờ thời gian xả được chỉ định trong hướng dẫn bảo trì FANUC Alpha servo amplifierKiểm tra điện áp xe buýt DC dưới 30V DC bằng cách sử dụng một voltmeter hiệu chuẩn. Xe buýt SVM2-160/160i DC hoạt động với tốc độ khoảng 280V DC từ đầu vào AC 200V. Khai thác A16B-2203-0675 bằng dây đeo cổ tay chống tĩnh trên bề mặt an toàn ESD.
