| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-2203-0691 |

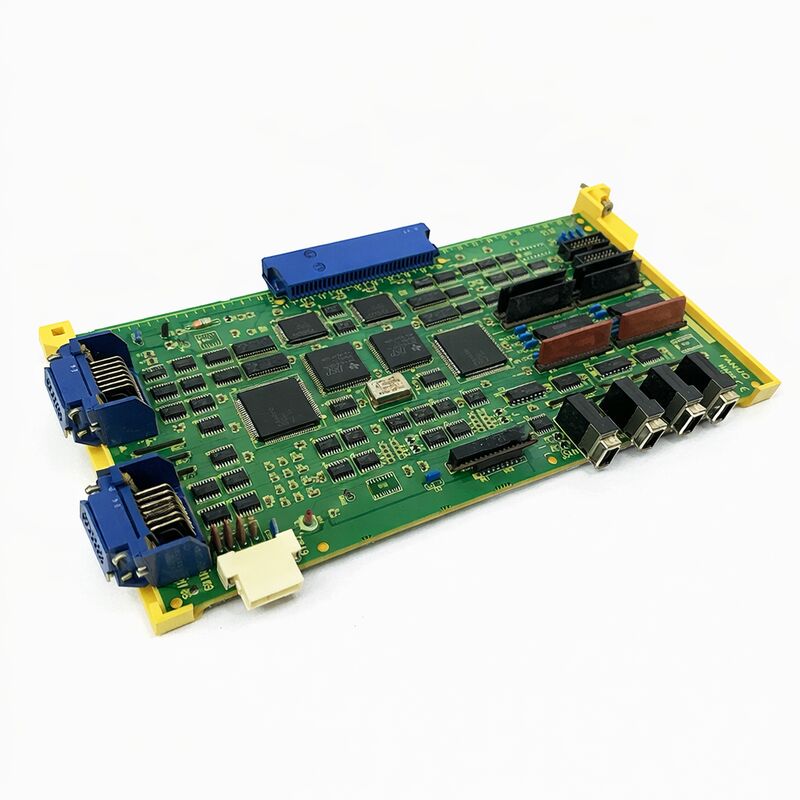

CácA16B-2203-0691 làαi PCB dây dẫn servo module được sử dụng vớiAiSV1-20 phần cứng khuếch đại. Nó được mô tả như là bảng thường được lắp đặt trênmô-đun một trục A06B-6114 αiSV series, và các kênh bộ phận cũng xác định nó là PCB choAlpha-i SERVO SVM1-20I.
Điều đó đặt nó trong phần dây dẫn/kiểm soát bộ khuếch đại bên trong thay vì trong lớp bảng chính hoặc bảng liên lạc CNC.
Thẻ này không phải là một dự phòng sử dụng chung. nó thuộc về cấu trúc bên trong của module αi servo và được gắn với gia tăng gia đình nó được lắp đặt vào. trong công việc bảo trì, nó được sử dụng để tăng cường các thiết bị.bảng trong vị trí này được phù hợp với vai trò chính xác của bộ khuếch đại và loại mô-đun được cài đặt, bởi vì bảng hỗ trợ cấu trúc điện bên trong của bộ khuếch đại servo thay vì chức năng điều khiển bên ngoài rộng lớn.
Một danh sách hướng dẫn bảo trì cũng liên kếtA16B-2203-0691 vớiαi SV 20 cấu hình trongDòng A06B-6117-H103 / C103, trong khi mô tả sản phẩm được trích dẫn ở trên liên kết nó với các mô-đun aiSV đơn trục A06B-6114.
Trong thực tế, điều đó có nghĩa là mô hình khuếch đại chính xác được cài đặt và nhãn bảng luôn nên được kiểm tra trên phần cứng trước khi đặt hàng.
| Parameter | Giá trị |
|---|---|
| Số phần | A16B-2203-0691 |
| Nhà sản xuất | FANUC |
| Loại sản phẩm | PCB dây chuyền / PCB Servo Module |
| Dòng sản phẩm | A16B-2203 |
| Vai trò của hội đồng quản trị | αi PCB dây dẫn servo module |
| Nội dung của mô-đun | aiSV1-20 / SVM1-20i |
| Hiệp hội tăng cường | Các mô-đun A06B-6114 aiSV đơn trục; các tham chiếu hướng dẫn αi SV 20 |
| Khung ngữ cảnh thẻ điều khiển liên quan | Thường được liệt kê cùng với thẻ điều khiển FSSB A16B-2101-004x trong mô tả mô-đun |
Bảng này phù hợp vớiFANUC αi các mô-đun khuếch đại servo đã được cài đặt sử dụngA16B-2203-0691 Vị trí nội bộ của bảng dây điện.
Nó đặc biệt phù hợp trong sửa chữa servo-module, cải tạo cấp bảng và phục hồi khuếch đại khi phần cứng module ban đầu vẫn còn nguyên vẹn nhưng PCB nội bộ cần thay thế.
Nó đặc biệt hữu ích khi bộ phận điện và bộ sưởi ấm vẫn còn hoạt động, nhưng bảng mô-đun nội bộ cần thay thế để khôi phục cấu trúc khuếch đại ban đầu.
Trong bối cảnh đó, khớp cùng một PCB dây dẫn giúp bảo tồn kiến trúc mô-đun hiện có và sắp xếp thẻ điều khiển được gắn.
Khi chọnA16B-2203-0691, trước tiên xác nhận mã bảng trực tiếp trên PCB được lắp đặt và sau đó xác minh mô hình khuếch đại nơi nó được lắp đặt.
Bước này quan trọng bởi vì cùng một gia đình bảng xuất hiện trên nhiều biến thể module servo αi, và các mô hình gần đó có thể được sử dụng trên các cấu hình dòng hoặc trục khác nhau.
Thứ hai, kiểm tra tên của bộ khuếch đại.
Mô tả bảng mạnh nhất kết nối mô hình này vớiaiSV1-20 vàmô-đun trục đơn A06B-6114, trong khi tham chiếu thủ công cũng kết nối nó vớiSV 20 danh sách.
Điều đó có nghĩa là phương pháp lựa chọn đáng tin cậy nhất là mã bảng gắn thực tế cộng với nhãn khuếch đại được cài đặt cùng nhau.
Thứ ba, xem xét các bảng nội dung bên trong mô-đun. một số danh sách lưu ý rằng các mô-đun servo được trang bị với bảng dây này cùng với mộtThẻ điều khiển FSSB A16B-2101-004x, có thể giúp xác nhận trực quan các bộ khuếch đại được cài đặt trong khi vận hành.
Trước khi đặt hàng, xác nhận nhãn bảng, các mô hình khuếch đại, và các loại mô-đun chính xác nơi nó được lắp đặt.ba kiểm tra đó là đáng tin cậy hơn cố gắng để xác định bảng chỉ từ một mô tả gia đình servo rộng.
Nếu bộ khuếch đại đã được sửa chữa trước đây, cũng là khôn ngoan để so sánh các dấu hiệu bảng được cài đặt hiện tại với hồ sơ máy.
Các mô-đun servo cũ hơn có thể mang các bảng thay thế từ công việc dịch vụ trước đó, vì vậy xác minh phần cứng trực tiếp là con đường an toàn nhất.
Q1: A16B-2203-0691 là loại bảng nào?
Đó là mộtTrong thực tế,nó thuộc về bên trong mô-đun khuếch đại và hỗ trợ cấu trúc bảng nội bộ của đơn vị servo thay vì phục vụ như một bộ điều khiển chung hoặc bảng hiển thị.
Q2: Tại sao aiSV1-20 quan trọng trong mô tả?
Bởi vì nó xác định vai trò bên khuếch đại của bảng.Mô-đun aiSV1-20 nên được lựa chọn để duy trì cấu hình khuếch đại được cài đặt tương tự, không chỉ bằng cách phù hợp với gia đình bảng FANUC rộng hơn.
Q3: Tại sao nên kiểm tra mô hình khuếch đại trước khi mua?
Bởi vì các gia đình bảng như thế này có thể xuất hiện trên một số biến thể khuếch đại αi. nhãn mô-đun được cài đặt chính xác giúp xác nhận nếu bảng thuộc về cùng một dòng, trục,và cấu trúc mô-đun đã được sử dụng.
Câu 4: Đây là bộ khuếch đại đầy đủ?
Không, nó là mộtPCB được sử dụng bên trong mô-đun khuếch đại servo, không phải là bộ khuếch đại đầy đủ. Sự khác biệt đó rất quan trọng bởi vì thay thế phải phù hợp với vai trò của bảng nội bộ bên trong bộ khuếch đại hiện có,không phải toàn bộ ổ đĩa như một đơn vị hoàn chỉnh.
Q5: Điều gì nên được kiểm tra trước khi mua?
Kiểm tra nhãn bảng, xác nhận các loại khuếch đại, và xác minh các mô-đun cài đặt bối cảnh.sự kết hợp đó cho một sự phù hợp an toàn hơn nhiều so với chỉ dựa vào một mô tả gia đình rộng rãi.
