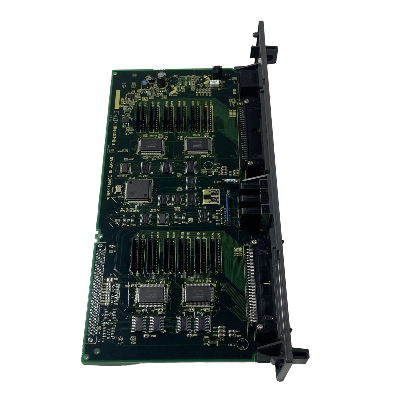

Bảng FANUC đã sử dụng A16B-2203-0695 A16B22030695 A16B-22O3-O695

A16B-2203-0695. FANUC αis 2 trục 20/20 Servo Wiring Board A06B-6114 & A06B-6117 / FSSB / 200VAC

Hai trục 20/20 ️ Mỗi kênh ở 20A

Danh hiệu 20/20 xác định cả hai trục mà bảng dây điện này phục vụ:

• Trục 1:20A công suất đầu ra cao nhất của servo
• Trục 2:20A công suất đầu ra cao nhất của servo

Cấu hình đối xứng 20/20 này phục vụ máy công cụ nơi cả hai trục được điều khiển đều có yêu cầu mô-men xoắn tương tựhoặc trục X và Y của một trung tâm gia công nhỏ gọn, nơi cả hai trục sử dụng cùng một lớp động cơ αi.

Chỉ số 20A cho mỗi kênh bao gồm các động cơ servo dòng FANUC αi thuộc lớp 20A thông thường là các động cơ trong cấp hiệu suất αiS 4/4000 đến αiS 8/3000,thích hợp cho các ứng dụng trục quán tính trung bình ở tốc độ cấp trung bình đến cao.

Các thông số kỹ thuật chính

Power/Control Interconnect Điều mà bảng này thực sự làm

"Mối liên kết điện / điều khiển" là vai trò được xác nhận của A16B-2203-0695 trong mô-đun chủ của nó. Điều này có nghĩa là bảng thực hiện hai chức năng song song:

Đường dẫn năng lượng:Đường dẫn nguồn cung cấp xe buýt DC và dòng điện đầu ra động cơ ba pha cho cả hai trục.giai đoạn đầu ra IGBT, và đầu nối cáp động cơ.

Đường dẫn điều khiển:Provides the board-to-board electrical connections between the host module's control electronics and the power stage hardware — gate drive signals from the control PCB route through the wiring board to the IGBT devices; đường phản hồi cảm biến hiện tại từ bảng dây điện trở lại PCB điều khiển.

Các kịch bản ứng dụng

lỗi bảng bảng mô-đun 20/20 hai trục:Một FANUC αis mô-đun servo hai trục phát triển các lỗi ảnh hưởng đến cả hai trục 20A đồng thời phù hợp với một lỗi bảng dây chuyền chung chứ không phải là lỗi bảng điều khiển trục riêng lẻ.A16B-2203-0695 được thay thế, khôi phục nguồn và đường dẫn điều khiển cho cả hai kênh.

Tiết kiệm điện năng giữa các mô-đun:Một xưởng dịch vụ CNC duy trì một bảng dây điện A16B-2203-0695 để bao gồm cả các mô-đun hai trục khung A06B-6114 và khung A06B-6117 trong đội dịch vụ của họ.

Câu hỏi thường gặp

Q1: A16B-2203-0695 là mô-đun hai trục hoàn chỉnh, hoặc chỉ là bảng dây điện bên trong?

A16B-2203-0695 là bảng dây điện bên trong mô-đun chủ hai trục.Mô-đun khuếch đại servo hoàn chỉnh đặt hàng như A06B-6114-Hxxx hoặc A06B-6117-Hxxx cũng chứa một PCB điều khiển và các thiết bị điện IGBT. A16B-2203-0695 là một thành phần thay thế cấp bảng, không phải là các mô-đun hoàn chỉnh.

Q2: Các thông số kỹ thuật nói rằng "phương pháp thay thế: thay thế với đầy đủ amp"? Điều này có nghĩa là thay thế bảng không phải là điển hình?

"Swapped with full amp" chỉ ra cách tiếp cận dịch vụ tiêu chuẩn là thay thế toàn bộ mô-đun khuếch đại máy chủ thay vì cô lập với bảng dây.Thay thế cấp bảng A16B-2203-0695 đòi hỏi chuyên gia truy cập vào nội bộ của mô-đun không phải là hoạt động thực địa tiêu chuẩnĐối với hầu hết các trang web, việc thay đổi toàn bộ mô-đun nhanh hơn. Đối với các xưởng sửa chữa có quyền truy cập vào các ổ đĩa nội bộ FANUC, bảng A16B-2203-0695 cung cấp sự thay thế hiệu quả về chi phí.

Câu 3: A16B-2203-0695 có ảnh hưởng đến các thông số servo khi thay thế không?

Không, các tham số của cả hai trục nằm trong bộ nhớ tham số chính của CNC, không phải trong bảng dây.CNC áp dụng các thông số trục hiện có thông qua liên kết quang FSSB.

Q4: Các mô hình động cơ αi nào tương thích với các kênh 20A của mô-đun này?

Đánh giá 20A cho mỗi kênh được phù hợp với các động cơ servo FANUC αi series trong lớp 20A αiS 4/4000, αiS 8/3000, và các chỉ số động cơ tương đương từ phạm vi động cơ servo αi.80A) yêu cầu cấu hình mô-đun dòng cao hơn và bảng dây điện.

Q5: "Hành trình không khí áp lực chung" có nghĩa là gì đối với quá trình làm mát của mô-đun này?

Mô-đun hai trục sử dụng một kênh làm mát bằng không khí ép chung cho cả hai giai đoạn năng lượng trục.Một quạt duy nhất hút không khí thông qua mô-đun và làm mát cả hai thành phần dòng điện cao của bảng dây A16B-2203-0695 và PCB điều khiển đồng thời. Nếu quạt làm mát của mô-đun bị hỏng, cả hai trục đều có nguy cơ bị quá tải nhiệt
