| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-2203-0698 |
FANUC αi SVM3-20/20/20i (A06B-6114-H303) là biến thể ba trục của dòng bộ khuếch đại servo αi. Trong đó SVM1 điều khiển một trục và SVM2 điều khiển hai trục thì SVM3 điều khiển ba trục servo từ một mô-đun rộng 60mm.
Ba trục trong khoảng cách 60 mm là một thành tựu về mật độ đáng kể. SVM3-20/20/20i đạt được điều đó nhờ:

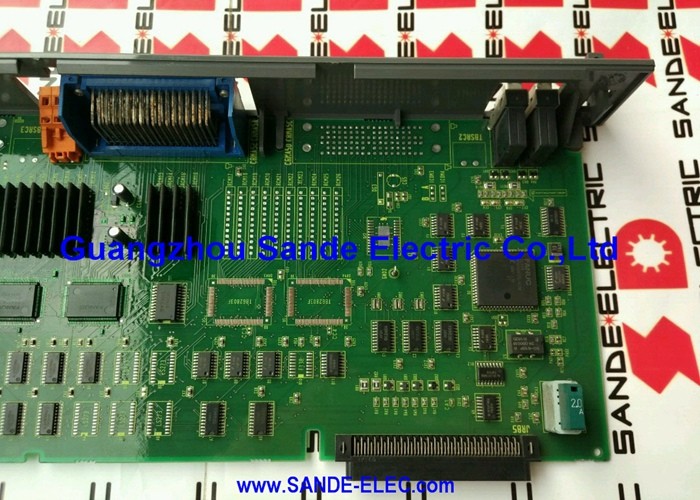

Bảng mạch A16B-2203-0698 là xương sống vật lý của tổ hợp này — chứa tất cả ba đầu nối đầu ra động cơ, các kết nối bus DC dùng chung, các đầu nối phản hồi bộ mã hóa cho cả ba trục và giao diện bo mạch với thẻ điều khiển.
| tham số | Giá trị |
|---|---|
| Mô-đun tương thích | SVM3-20/20/20i (A06B-6114-H303) |
| Dòng điện cực đại / Trục | 20A |
| Xếp hạng hiện tại / trục | 6,5A |
| Mô-đun bóng bán dẫn | Ba × 20A |
| đầu vào | 200–240VAC |
| Giao diện FSSB | Đúng |
| Thẻ kiểm soát | A20B-2101-0042 |
| Chiều rộng mô-đun | 60mm |
| Tản nhiệt | Tổng cộng 21W |
| Trọng lượng bảng | 3 pound |
Trang sản phẩm KFAS LLC cho A06B-6114-H303 liệt kê tất cả các thành phần bo mạch bên trong:
Bảng mạch A16B-2203-0698 mang tất cả các đầu nối bên ngoài - đó là nơi kết thúc hệ thống dây điện trường. Các PCB điều khiển nằm phía sau nó, được kết nối bo mạch với bo mạch.
Lỗi board mạch SVM3:Mô-đun FANUC αi SVM3-20/20/20i (A06B-6114-H303) phát sinh lỗi đồng thời trên cả ba kênh servo. Kiểm tra thẻ kiểm soát một cách chính xác. Các kết nối bên trong của bảng dây A16B-2203-0698 được xác định là có lỗi. Việc thay thế bo mạch (thường thông qua trao đổi mô-đun đầy đủ) sẽ khôi phục cả ba trục servo.
Cấu hình máy nhỏ ba trục:Trung tâm gia công CNC nhỏ gọn sử dụng một SVM3-20/20/20i để điều khiển ba trục (X, Y, Z) từ một mô-đun duy nhất — tiết kiệm không gian tủ ổ đĩa so với ba bộ SVM1 riêng biệt.
Câu hỏi 1: Sự khác biệt giữa A16B-2203-0698 (SVM3-20/20/20i) và A16B-2203-0680 (SVM3-20/20/40i) là gì?
Cấu hình 20/20/40 có một trục 40A thay vì ba trục 20A — yêu cầu bảng mạch khác để chứa phần cứng đầu ra dòng điện cao hơn trên trục thứ ba.
Câu hỏi 2: SVM3-20/20/20i thường dẫn động những động cơ nào?
Mô-đun này "thường điều khiển động cơ Fanuc i servo kiểu 4i/3000, 4i/4000." Đây là các động cơ servo αi nhỏ gọn có dòng điện định mức nằm trong định mức liên tục 6,5A trên mỗi trục. SVM3-20/20/20i thường được tìm thấy trên các máy CNC nhỏ gọn — trung tâm gia công nhỏ, máy tiện, máy EDM dây và máy mài đa trục — trong đó ba động cơ servo cỡ nhỏ đến vừa chạy từ một mô-đun.
Câu hỏi 3: Việc thay thế A16B-2203-0698 có yêu cầu thay đổi tham số servo không?
Không. Các tham số servo cho cả ba trục đều nằm trong bộ nhớ tham số chính của CNC. Sau khi trao đổi mô-đun hoặc sửa chữa bảng mạch, CNC sẽ thiết lập lại giao tiếp FSSB với mô-đun và áp dụng bộ tham số ba trục hiện có. Chạy thử nghiệm tốc độ thấp trên cả ba trục sau khi thay thế trước khi quay lại sản xuất hoàn toàn.
Q4: Điều gì xảy ra nếu quạt làm mát bên trong SVM3-20/20/20i bị hỏng?
Mô-đun này chứa một quạt làm mát bên trong. Cả ba trục 20A đều có chung đường làm mát duy nhất này. Nếu quạt bị hỏng, tải nhiệt từ cả ba trục sẽ tích tụ mà không tiêu tán. Chức năng bảo vệ nhiệt của mô-đun sẽ ngắt ổ đĩa — tạo ra cảnh báo nhiệt — trước khi đạt đến nhiệt độ tới hạn. CNC Electronics lưu ý rằng quạt có sẵn như một bộ phận dịch vụ riêng biệt. Thay quạt là phản hồi chính xác đối với cảnh báo làm mát trên mô-đun này, trước khi xem xét lỗi ở cấp độ bo mạch.
