| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

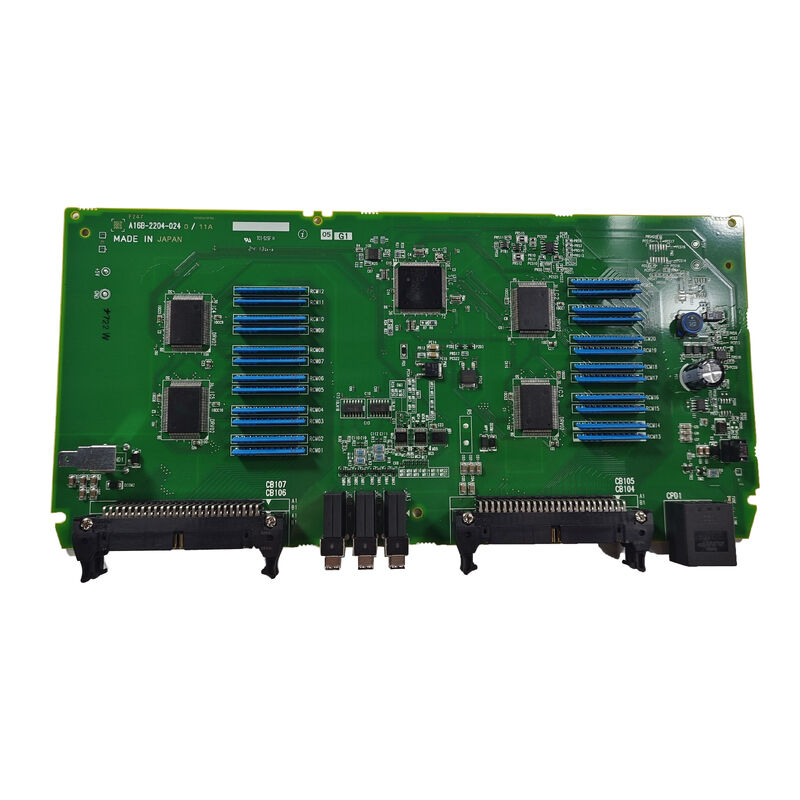

| Số mô hình | A16B-2204-0240 |
A02B-0319-C001 là bộ I/O hoàn chỉnh — một cụm lắp ráp cung cấp giao diện đầu vào và đầu ra kỹ thuật số giữa FANUC CNC và các thiết bị hiện trường của máy công cụ. A16B-2204-0240 là PCB hoạt động bên trong thiết bị này.
Tiền tố A02B-0319 xác định thiết bị I/O này thuộc thế hệ Series 0i-D của phần cứng FANUC CNC. Hậu tố -C001 chỉ định biến thể cụ thể trong họ đơn vị 0i-DI/O.
Trong đơn vị A02B-0319-C001:
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-2204-0240 |
| Đơn vị chủ nhà | A02B-0319-C001 |
| Kiểu | PCB vào/ra |
| Hệ thống CNC | FANUC Dòng 0i-D |
| Loạt | A16B-2204 |
FANUC Series 0i-D (0i Model D) là nền tảng CNC được thiết lập tốt dành cho máy công cụ đa năng. Kiến trúc I/O của nó sử dụng bus Liên kết I/O để kết nối PMC của CNC với các bộ I/O bên ngoài như A02B-0319-C001. Mỗi đơn vị I/O kết nối với Liên kết I/O dưới dạng nút phụ, báo cáo trạng thái đầu vào và chấp nhận lệnh đầu ra từ máy chủ PMC trong CNC.
Vai trò của A16B-2204-0240 trong kiến trúc này:
Quét đầu vào:Mỗi chu kỳ quét PMC, A16B-2204-0240 đọc tất cả các trạng thái đầu vào đầu vào và chuyển tiếp chúng đến CNC thông qua Liên kết I/O. Tất cả các công tắc, cảm biến và tín hiệu bộ mã hóa được kết nối với các đầu vào đầu vào của thiết bị đều đến PMC thông qua bảng này.
Lái xe đầu ra:Mỗi chu kỳ quét PMC, CNC ghi các lệnh đầu ra thông qua Liên kết I/O tới A16B-2204-0240, điều khiển các đầu cuối đầu ra tương ứng — kích hoạt cuộn dây rơle, cuộn dây điện từ, đèn báo và các bộ truyền động khác được kết nối với thiết bị.
Khi A16B-2204-0240 bị lỗi, toàn bộ bộ phận I/O sẽ ngừng phản hồi - cảnh báo PMC sẽ kích hoạt và tất cả các chức năng của máy do bộ phận I/O này điều khiển sẽ dừng lại.
Lỗi PCB đơn vị 0i-DI/O:Trung tâm gia công CNC FANUC 0i-D phát triển các cảnh báo Liên kết I/O dành riêng cho địa chỉ của thiết bị A02B-0319-C001. Kiểm tra hệ thống dây điện tại hiện trường xác nhận rằng tất cả các tín hiệu bên ngoài đều chính xác tại các khối đầu cuối. PCB A16B-2204-0240 được xác định là có lỗi. Việc thay thế sẽ khôi phục đầy đủ chức năng I/O.
Đại tu bộ phận I/O:Hệ thống CNC 0i-D trải qua quá trình bảo trì toàn diện. A16B-2204-0240 được thay thế như một phần của quá trình đổi mới bo mạch hệ thống cho thiết bị I/O.
Câu hỏi 1: Điều gì phân biệt A02B-0319-C001 (đơn vị 0i-D) với A02B-0309-C001 (đơn vị 0i-C)?
Tiền tố A02B-0319 xác định phần cứng thế hệ 0i-D; A02B-0309 xác định thế hệ 0i-C. A16B-2204-0240 được chỉ định cho A02B-0319-C001 (0i-D). Để so sánh, A16B-2203-0881 phục vụ A02B-0309-C001 (dành cho hệ thống 0i-C/Series 16-C). Đây là những thế hệ phần cứng khác nhau và các bo mạch không thể thay thế cho nhau.
Câu hỏi 2: Việc thay thế A16B-2204-0240 có yêu cầu thay đổi tham số hoặc chương trình PMC không?
Không. Chương trình PMC xử lý I/O theo địa chỉ Liên kết I/O — không phải theo danh tính bo mạch. Việc thay thế A16B-2204-0240 bằng một bo mạch có cấu hình giống hệt ở cùng địa chỉ Liên kết I/O sẽ khôi phục giao tiếp I/O đầy đủ mà không có bất kỳ thay đổi PMC nào.
Câu 3: A16B-2204-0240 cung cấp bao nhiêu điểm DI và DO?
Số lượng DI/DO của A16B-2204-0240 được xác định bởi thiết kế đơn vị I/O cho A02B-0319-C001. Xác nhận số lượng I/O chính xác từ hướng dẫn kết nối phần cứng FANUC 0i-D hoặc thông số kỹ thuật A02B-0319-C001. Phần bổ sung DI/DO khác nhau giữa các biến thể đơn vị I/O khác nhau trong họ 0i-D.
Câu hỏi 4: Địa chỉ nút Liên kết I/O nào được gán cho thiết bị A02B-0319-C001?
Địa chỉ Liên kết I/O được cấu hình trong quá trình cài đặt CNC và được ghi lại trong thông số kỹ thuật điện của máy. Sau khi lắp A16B-2204-0240 thay thế, việc gán địa chỉ nút Liên kết I/O phải khớp với địa chỉ của bo mạch gốc để đảm bảo PMC tiếp tục đánh địa chỉ I/O của thiết bị này tại cùng địa chỉ mà nó luôn sử dụng.
