| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A16B-3200-0060 |
FANUC Series 15-B là dòng sản phẩm CNC hàng đầu của FANUC khi nó còn hiện hành. Trong đó Series 0 phục vụ các máy công cụ đa năng và Series 16/18 phục vụ máy tầm trung, Series 15 được thiết kế dành cho các máy yêu cầu số trục cao nhất, chuyển động phức tạp nhất và công suất chương trình lớn nhất.
Cấu hình dòng 15-B:
F15-TB (Trung tâm tiện):Series 15-B được cấu hình cho máy tiện CNC - hỗ trợ các trung tâm tiện đa trục với nhiều ụ dao, trục phụ và khả năng trục Y. 15-B cung cấp số lượng trục và khả năng tính toán cho các trung tâm phay tiện phức tạp.
F15-MB (Trung tâm gia công):Series 15-B được cấu hình cho các trung tâm gia công - hỗ trợ các trung tâm gia công đa trục lớn với nội suy đồng thời 5 trục, tạo đường viền nhìn phía trước tiên tiến và kiểm soát đường dẫn dao đầy đủ.

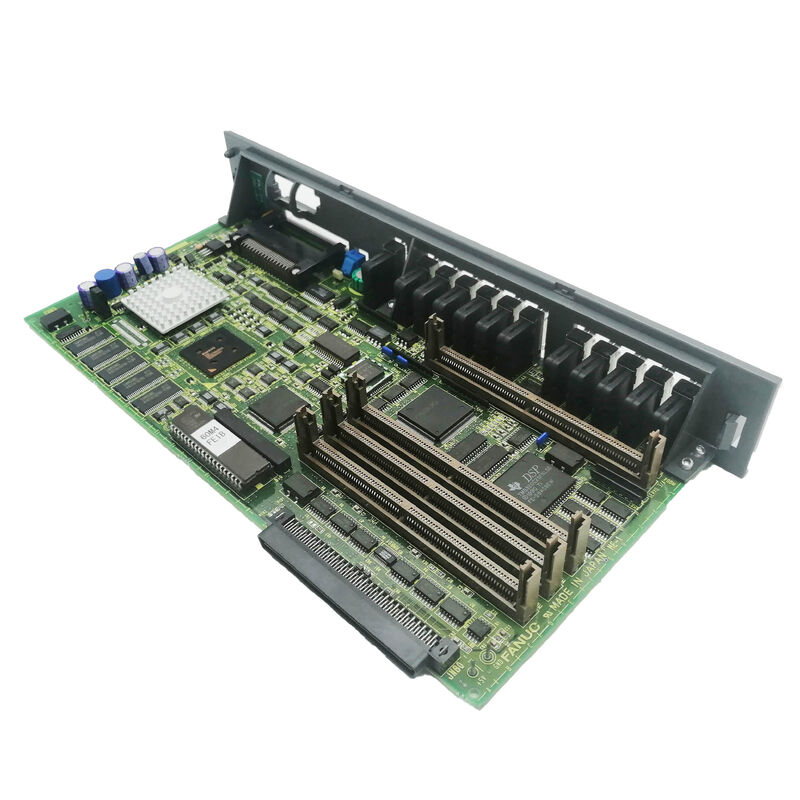

A16B-3200-0060 là bo mạch chủ CPU chính cho cả cấu hình F15-TB và F15-MB — bo mạch trung tâm mà tất cả các bo mạch và mô-đun khác cắm vào hoặc kết nối.
| tham số | Giá trị |
|---|---|
| Sự miêu tả | CPU bo mạch chủ F15-TB/F15-MB Main-C |
| Hệ Thống CNC | FANUC Dòng 15-B |
| cấp độ hội đồng quản trị | Main-C (CPU tăng cấp) |
| Tương thích | F15-TB (tiện), F15-MB (gia công) |
| Loạt | A16B-3200 |
Series 15-B là một hệ thống CNC nhiều bo mạch phức tạp. Bo mạch chủ CPU chính cung cấp bảng nối đa năng vật lý và điện để kết nối:
Khi A16B-3200-0060 bị lỗi, toàn bộ CNC bị lỗi - không bo mạch nào khác có thể bù đắp cho sự vắng mặt của bo mạch chủ CPU chính.
Lỗi trung tâm gia công 5 trục 15 MB dòng 15 MB:Một trung tâm gia công 15 MB dòng FANUC thực hiện tạo đường viền đồng thời 5 trục sẽ phát sinh lỗi CNC hoàn toàn. Bo mạch CPU chính được xác định. A16B-3200-0060 có nguồn gốc và được trang bị các bảng tùy chọn hiện có và mô-đun bộ nhớ được cài đặt lại, khôi phục toàn bộ hoạt động CNC 5 trục.
Bảo trì máy tiện đa tháp pháo dòng 15 TB:Một trung tâm tiện hai tháp pháo phức tạp có trục Y và trục chính phụ — chạy nền tảng Series 15-TB — yêu cầu thay thế bo mạch chính. Bo mạch Main-C nâng cấp A16B-3200-0060 khôi phục khả năng đa trục đầy đủ.
Câu hỏi 1: Sự khác biệt giữa Series 15-A và 15-B là gì và bảng này có áp dụng cho cả hai không?
A16B-3200-0060 được mô tả cụ thể cho nền tảng 15-B (F15-TB, F15-MB). Series 15-A là thế hệ phần cứng trước đó; 15-B tiếp theo với phần cứng được cập nhật. Bo mạch chính của hai thế hệ phần cứng này không thể thay thế cho nhau. Xác nhận thế hệ phần cứng CNC của máy từ bảng tên trước khi đặt hàng.
Câu 2: Việc thay thế A16B-3200-0060 có xóa thông số CNC không?
Các thông số CNC trong Series 15-B nằm trong các mô-đun SRAM - các bo mạch plug-in riêng biệt khỏi bo mạch CPU chính. Nếu các mô-đun SRAM được chuyển nguyên vẹn sang A16B-3200-0060 thay thế thì tất cả các tham số vẫn được giữ nguyên. Nếu các mô-đun SRAM cũng bị hỏng thì cần phải khôi phục toàn bộ tham số từ bản sao lưu. Sao lưu thường xuyên tất cả các thông số và chương trình Series 15-B là biện pháp phòng ngừa cần thiết.
Câu 3: Bảng tùy chọn nào cắm vào A16B-3200-0060?
Kiến trúc tùy chọn Series 15-B khác nhau tùy theo cấu hình máy. Các bảng tùy chọn điển hình được cài đặt trên hoặc kết nối với bo mạch CPU chính bao gồm: thẻ giao diện servo, thẻ xử lý đồ họa, bảng giao tiếp (RS-232C, Ethernet) và bảng mở rộng PMC. Tất cả các bo mạch này phải được cài đặt lại chính xác trên bo mạch chính thay thế để hệ thống hoạt động với đầy đủ khả năng được cấu hình.
Câu hỏi 4: A16B-3200-0060 cũng được sử dụng trong Series 150 phải không?
FANUC Series 150 là biến thể có số trục cao của nền tảng Series 15 được sử dụng trong các ứng dụng đường truyền và đa trục. Việc A16B-3200-0060 có áp dụng cho cấu hình Series 150 hay không tùy thuộc vào biến thể phần cứng cụ thể của bộ điều khiển Series 150. Xác nhận từ tài liệu phần cứng hiện hành trước khi đặt hàng ứng dụng Series 150.
