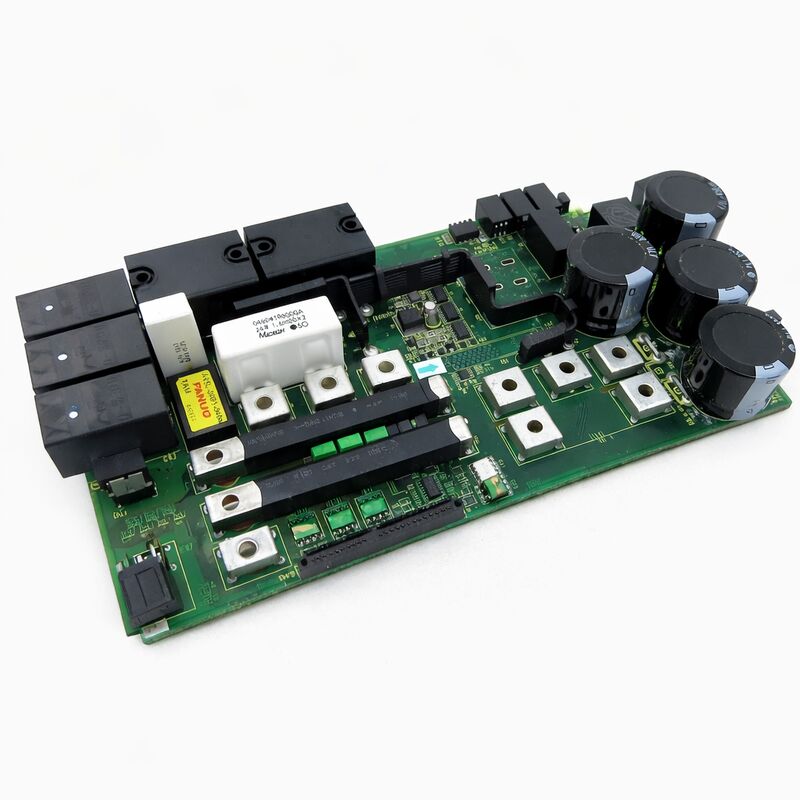

Bo mạch nguồn BETA SVU FANUC A16B-3200-0290

FANUC A16B-3200-0290 được khớp tốt nhất với bo mạch nguồn bo mạch nguồn BETA SVU, được sử dụng bên trong bộ truyền động servo FANUC BETA.

Mô tả chi tiết cấp độ mô hình rõ ràng nhất liên kết nó với A06B-6093-H113, nơi nó đóng vai trò là bảng mạch phía dây nối hoặc phía nguồn bên trong cụm bộ khuếch đại thay vì là bo mạch chủ CNC hoặc bo mạch hiển thị chung. Một tài liệu sửa chữa khác cũng liệt kê A16B-3200-0290 là một trong những bo mạch bên trong được sử dụng trong A06B-6093-H153.

Vị trí đó rất quan trọng đối với công việc thay thế.

Bo mạch này thuộc về phần bộ khuếch đại servo, vì vậy việc lựa chọn nên dựa trên mô hình bộ khuếch đại đã cài đặt và tham chiếu bo mạch bên trong, không chỉ dựa trên gia đình thiết bị bên ngoài. Để sử dụng trên trang sản phẩm, cách chính xác nhất để trình bày nó là PCB nguồn / dây nối bộ khuếch đại servo FANUC cho các cụm Beta SVU tương thích.

Tổng quan sản phẩm

Khi bộ khuếch đại servo Beta phải giữ nguyên kiến trúc phần cứng ban đầu, việc thay thế cấp độ bo mạch thường phụ thuộc vào việc khớp bo mạch bên trong chính xác. A16B-3200-0290 phù hợp với loại công việc đó.

Nó liên quan đến phần nguồn hoặc dây nối của bộ khuếch đại, nghĩa là nó nằm gần hơn với phân phối điện phía bộ khuếch đại và kết nối bo mạch bên trong hơn là với CPU, hiển thị hoặc xử lý I/O.

Vai trò đó dựa trên mô tả mô hình ở trên và việc sử dụng được ghi lại bên trong các bộ khuếch đại servo Beta cụ thể.

Đối với môi trường dịch vụ FANUC cũ, bo mạch này đặc biệt liên quan khi bộ khuếch đại Beta ban đầu vẫn còn được sử dụng và mục tiêu là khôi phục thiết bị mà không thay đổi cấu trúc bộ khuếch đại đã cài đặt. Vì các phiên bản như /03A, /05B và /08B xuất hiện trong danh sách, nhãn trên bo mạch đã cài đặt nên được kiểm tra cẩn thận trước khi thay thế.

Dữ liệu sản phẩm

Kịch bản ứng dụng

A16B-3200-0290 thường được sử dụng trong sửa chữa bộ khuếch đại servo FANUC Beta, đặc biệt là khi thiết bị đã cài đặt được xây dựng xung quanh cấu trúc bo mạch bên trong tương tự. Nó phù hợp với khôi phục cấp độ bo mạch cho các đơn vị bộ khuếch đại Beta SVU, bảo trì bộ truyền động servo cũ và công việc thay thế chính xác khi vỏ bộ khuếch đại và đơn vị chính vẫn còn hoạt động nhưng một PCB bên trong cần được thay thế.

Nó đặc biệt phù hợp cho các cài đặt sử dụng A06B-6093-H113 và các gia đình bộ khuếch đại Beta liên quan chặt chẽ, nơi bố trí bo mạch bên trong đã tương ứng với A16B-3200-0290.

Trong những trường hợp đó, bo mạch không được sử dụng như một PCB dự phòng chung; nó được khớp với một nền tảng bộ khuếch đại được xác định và kiến trúc dây nối bên trong.

Tại sao chọn sản phẩm này

Bo mạch này rất phù hợp khi bộ khuếch đại đã cài đặt đã phụ thuộc vào cấu trúc phần cứng Beta SVU và việc sửa chữa cần phải phù hợp với bố cục bo mạch bên trong ban đầu.

Giá trị của A16B-3200-0290 nằm ở vai trò cụ thể của nó ở phía bộ khuếch đại: nó được gắn với chính cụm bộ khuếch đại servo, điều này làm cho nó chính xác hơn so với việc chọn mô tả chung chung là "bo mạch mạch Fanuc".

Đây cũng là một lựa chọn thực tế khi việc khớp cấp độ phiên bản quan trọng. Vì nhiều dạng hậu tố xuất hiện trong lưu thông, việc sử dụng mã bo mạch đã cài đặt đầy đủ giúp giảm rủi ro sai sót trong quá trình thay thế và giữ cho việc khôi phục bộ khuếch đại gần với cấu hình ban đầu hơn.

Câu hỏi thường gặp

Q1. A16B-3200-0290 là loại bo mạch gì?
A16B-3200-0290 là bo mạch nguồn BETA SVU. Nó được mô tả là PCB dây nối cho bộ truyền động servo BETA loại 6093-H113, điều này đặt nó vào phần nguồn của bộ khuếch đại servo thay vì phần CPU CNC hoặc phần hiển thị.

Q2. Bo mạch này làm gì trong hệ thống?
Vai trò của nó là phục vụ phía nguồn / dây nối của cụm bộ khuếch đại servo Beta. Trên thực tế, nó thuộc về cấu trúc bộ khuếch đại bên trong và hỗ trợ bố cục điện cấp độ bo mạch của bộ khuếch đại.

Một tài liệu sửa chữa khác liệt kê nó là một trong những bo mạch bên trong được sử dụng trong các gia đình bộ khuếch đại Beta tương thích, điều này củng cố vai trò phía bộ khuếch đại đó.

Q3. Cần kiểm tra những gì khi chọn A16B-3200-0290?
Các kiểm tra quan trọng nhất là số hiệu bộ phận chính xác, hậu tố phiên bản trên bo mạch đã cài đặt và mô hình bộ khuếch đại servo đã được sử dụng.

Khớp nối được xác minh mạnh mẽ nhất là A06B-6093-H113, và A16B-3200-0290 cũng xuất hiện trong các tài liệu sửa chữa cho A06B-6093-H153, vì vậy đơn vị bộ khuếch đại nên được xác nhận trước khi thay thế.

Q4. Làm thế nào để hiểu thông số kỹ thuật chính?
Điểm chính không phải là giá trị điện áp hoặc dòng điện, mà là chức năng đặc thù của bộ khuếch đại của bo mạch. "Bo mạch nguồn BETA SVU" có nghĩa là PCB này dành cho một kiến trúc bộ truyền động servo Beta được xác định.

Khớp nối chính xác phụ thuộc vào nền tảng bộ khuếch đại bên trong và phiên bản bo mạch, không chỉ dựa trên thương hiệu FANUC hoặc số hiệu gia đình A16B.

Q5. Làm thế nào để chẩn đoán lỗi trước khi thay thế bo mạch này?
Một chẩn đoán hợp lý bắt đầu bằng cách tách biệt lỗi bo mạch bộ khuếch đại bên trong khỏi lỗi động cơ, cáp hoặc phản hồi bên ngoài. Nếu đơn vị bộ khuếch đại là khu vực có vấn đề đã được xác nhận và đơn vị đã cài đặt là một trong những đơn vị được biết là sử dụng A16B-3200-0290 bên trong, thì bo mạch này trở thành một ứng cử viên thay thế mạnh mẽ hơn.

Vì PCB này thuộc về cấu trúc nguồn / dây nối bên trong của bộ khuếch đại, việc chẩn đoán nên tập trung vào cụm bộ khuếch đại trước thay vì coi bộ điều khiển CNC là nguồn lỗi chính.
