| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-3200-0325 |
Mã sản phẩm: A16B-3200-0325
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch CPU chính (Bo mạch chính độc lập)
Hệ thống tương thích: FANUC Series 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA
Tình trạng: Ngừng sản xuất bởi Nhà sản xuất

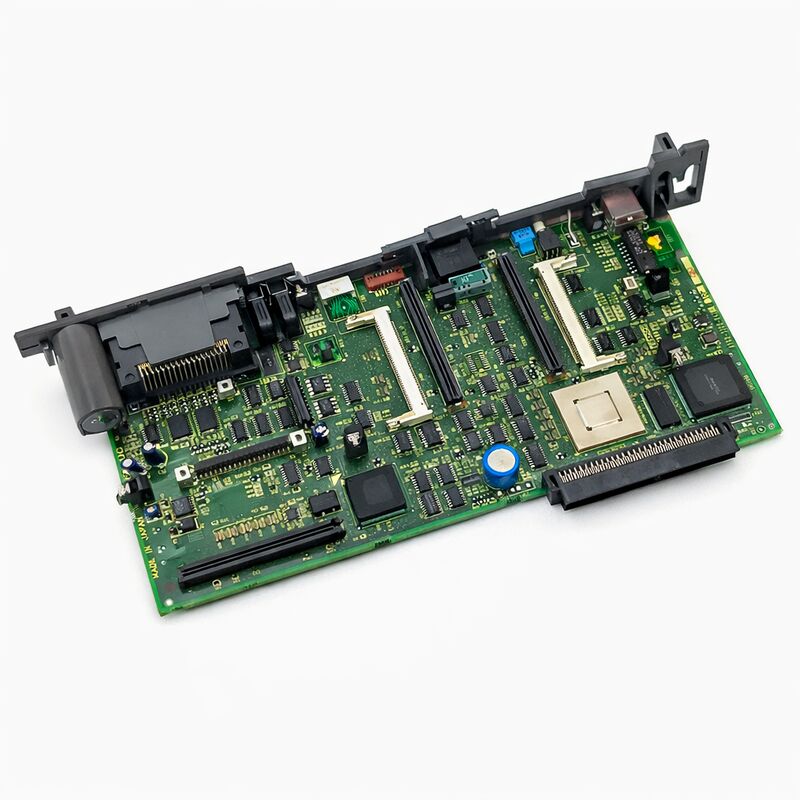

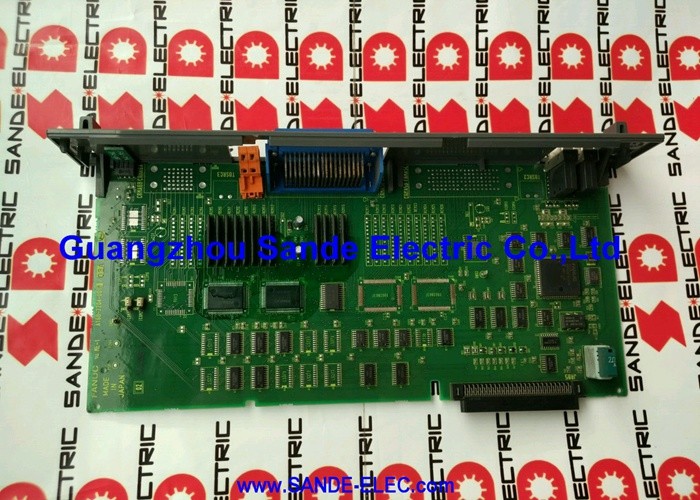

A16B-3200-0325 là bo mạch CPU chính cho các hệ thống CNC FANUC Series 18i-A và 180i-A. Đây là bo mạch nền tảng của kiến trúc điều khiển độc lập 18i / 180i Model A — bo mạch trung tâm mà các thẻ xử lý CPU, mô-đun trình điều khiển FSSB, thẻ đồ họa, mô-đun bộ nhớ và các bo mạch cắm khác được gắn vào.
Hệ thống điều khiển CNC độc lập hoàn chỉnh được xây dựng xung quanh bo mạch chính này.
Các ký hiệu 18i và 180i bao gồm thế hệ CNC dòng i hiệu suất trung bình đến cao của FANUC.
Các bộ điều khiển này được thiết kế cho các trung tâm gia công, trung tâm tiện, máy công cụ đa chức năng và các ứng dụng đa trục khác yêu cầu một nền tảng điều khiển có khả năng nhưng nhỏ gọn. Các ký hiệu phụ 18i-MA và 18i-TA lần lượt chỉ các biến thể trung tâm gia công và trung tâm tiện.
Ký hiệu 180i bao gồm phiên bản CNC mở của cùng một nền tảng phần cứng, tích hợp các chức năng PC cùng với lõi CNC.
Bo mạch này đã bị FANUC ngừng sản xuất. Nó được tìm thấy trong các vỏ hệ thống độc lập thường được xác định bằng các mã sản phẩm đơn vị hệ thống A02B-0266-Bxxx, trong số những mã khác. Bo mạch được cung cấp mà không có bo mạch ngoại vi cắm — mỗi thẻ cắm là một thành phần riêng biệt với mã sản phẩm riêng.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-3200-0325 |
| Nhà sản xuất | FANUC Corporation |
| Dòng bo mạch | A16B-3200 |
| Hệ thống tương thích | FANUC Series 18i-A / 180i-A |
| Các biến thể phụ | 18i-MA, 18i-TA, 180i-MA, 180i-TA và các biến thể khác |
| Ký hiệu | Bo mạch CPU chính F18I — Điều khiển 18/180 I |
| Kiến trúc | Độc lập (giá đỡ CNC riêng biệt) |
| Đơn vị hệ thống phổ biến | A02B-0266-B5xx và các mã liên quan |
| Bo mạch cắm | Không bao gồm — yêu cầu mã sản phẩm riêng |
| Tình trạng sản xuất | Ngừng sản xuất bởi Nhà sản xuất |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới / Đã tân trang / Đã sửa chữa |
A16B-3200-0325 là bo mạch chính cho cấu hình CNC độc lập của FANUC. Trong một bộ điều khiển độc lập, các bộ phận điện tử CNC được đặt trong một tủ riêng biệt với bảng điều khiển vận hành. Bo mạch chính là bảng mạch nền của bộ điều khiển này.
Các bo mạch cắm cho xử lý CPU, giao tiếp servo FSSB, đồ họa và bộ nhớ kết nối với bo mạch chính bên trong vỏ độc lập.
Điều này trái ngược với thiết kế gắn trên màn hình LCD của FANUC, nơi bo mạch CPU chính tích hợp vào cụm bảng điều khiển vận hành phía sau màn hình hiển thị.
Kiến trúc độc lập mang lại sự linh hoạt mở rộng hơn — nhiều khe cắm hơn cho phép sử dụng nhiều loại bo mạch tùy chọn hơn — và là cấu hình được sử dụng cho các ứng dụng máy công cụ phức tạp hơn với tải tùy chọn cao.
A16B-3200-0325 là phiên bản Model A của bo mạch chính 18i/180i.
Một bo mạch chính Model B sau này sử dụng mã sản phẩm khác (A16B-3200-0421 và các mã liên quan). Hai loại này không thể thay thế cho nhau — kiến trúc bo mạch cắm và định nghĩa đầu nối khác nhau giữa Model A và Model B.
Luôn xác nhận thế hệ model trước khi tìm nguồn cung ứng sản phẩm thay thế.
Series 18i-A là một nền tảng CNC tầm trung có khả năng vào thời điểm đó. Nó xử lý hiệu quả từ bốn đến sáu trục, hỗ trợ một bộ tùy chọn rộng và được triển khai trên nhiều loại máy công cụ được sản xuất vào những năm 1990 và 2000.
Nhiều máy trong số này vẫn còn hoạt động sản xuất cho đến ngày nay.
Biến thể 180i-A bổ sung chức năng Open CNC — một môi trường PC dựa trên Windows chạy cùng với lõi CNC trên cùng một phần cứng. Điều này cho phép các nhà sản xuất máy phát triển giao diện vận hành tùy chỉnh và các ứng dụng quản lý dữ liệu.
Phần cứng bo mạch chính là giống nhau; sự khác biệt nằm ở phần mềm và phần cứng PC bổ sung được cài đặt trong giá đỡ điều khiển.
Cả 18i-A và 180i-A đều dựa vào A16B-3200-0325 làm bo mạch chính của chúng. Khi bo mạch này bị lỗi, toàn bộ bộ điều khiển sẽ ngừng hoạt động.
Việc thay thế sẽ khôi phục phần cứng điều khiển về trạng thái hoạt động, với các bo mạch cắm và phần mềm được tải lại để hoàn thành hệ thống.
A16B-3200-0325 chỉ là bo mạch chính. Không bao gồm bất kỳ bo mạch cắm nào — thẻ CPU, mô-đun FSSB, thẻ đồ họa, bộ nhớ FROM/SRAM, DRAM.
Đây là các thành phần riêng biệt, mỗi thành phần có mã sản phẩm riêng.
Khi thay thế bo mạch chính này, các bo mạch cắm từ hệ thống ban đầu thường có thể được chuyển sang bo mạch thay thế, miễn là chúng không bị hư hỏng.
Nếu các bo mạch cắm bị hư hỏng trong sự cố làm hỏng bo mạch chính, chúng phải được tìm nguồn cung ứng riêng.
Xác nhận tình trạng của từng bo mạch cắm trước khi lắp chúng vào bo mạch chính mới.
Hỏi 1: Bộ điều khiển độc lập 18i-A không khởi động. Tất cả đèn LED trên bo mạch chính đều tắt. Chẩn đoán nên bắt đầu từ đâu?
Một bo mạch chính với tất cả đèn LED tắt khi bật nguồn cho thấy không có nguồn điều khiển nào đến bo mạch. Kiểm tra nguồn điện điều khiển — thường là bo mạch nguồn 5V / 24V bên trong vỏ độc lập.
Xác minh rằng điện áp đầu vào của nguồn điện là chính xác và điện áp đầu ra của nó nằm trong thông số kỹ thuật.
Bo mạch nguồn bị lỗi phổ biến hơn nhiều so với bo mạch CPU chính khi bật nguồn. Nếu nguồn điện được xác nhận là tốt và đèn LED vẫn tắt, bo mạch chính trở thành ứng cử viên gây lỗi.
Hỏi 2: Bộ điều khiển bật nguồn và hiển thị màn hình khởi động FANUC nhưng không tiếp tục hoạt động bình thường. Nguyên nhân thường gặp là gì?
Màn hình khởi động bị treo trên các hệ thống 18i-A thường là vấn đề về FROM hoặc SRAM — hoặc mô-đun FROM không thể đọc được chính xác, nội dung FROM bị hỏng hoặc dữ liệu SRAM (tham số) không hợp lệ. Truy cập menu khởi động và kiểm tra trạng thái mô-đun FROM.
Thử kiểm tra FROM từ màn hình khởi động. Nếu FROM không vượt qua quá trình xác minh, mô-đun FROM cần được kiểm tra trước khi hoạt động bình thường có thể tiếp tục.
Hỏi 3: Bo mạch cắm từ hệ thống 18i-B (Model B) có thể sử dụng với A16B-3200-0325 (Model A) không?
Không. Bo mạch cắm Model A và Model B không thể thay thế cho nhau. Định nghĩa đầu nối, hình dạng bo mạch và trong một số trường hợp là phiên bản phần mềm khác nhau giữa hai thế hệ model.
Chỉ sử dụng bo mạch cắm tương thích Model A với bo mạch chính A16B-3200-0325. Xác định các bo mạch Model A từ danh sách phụ tùng gốc của máy hoặc từ nhãn trên các bo mạch hiện đang được lắp đặt.
Hỏi 4: Sau khi thay thế A16B-3200-0325, các tham số có tự động chuyển từ bo mạch cắm không?
Các tham số được lưu trữ trong mô-đun SRAM — một bo mạch cắm. Nếu mô-đun SRAM không bị hư hỏng và được chuyển sang bo mạch chính mới, các tham số mà nó chứa sẽ có sẵn sau khi thay thế.
Pin SRAM phải hoạt động để giữ lại dữ liệu trong các khoảng thời gian tắt nguồn trong quá trình sửa chữa.
Luôn xác minh rằng các tham số là chính xác và đầy đủ sau bất kỳ lần thay thế bo mạch nào trước khi đưa máy trở lại sản xuất.
Hỏi 5: Máy chạy biến thể 18i-MA. A16B-3200-0325 có phù hợp cho các biến thể 18i-TA và 180i không?
Có. A16B-3200-0325 là bo mạch chính cho nền tảng Series 18i-A / 180i-A trên các biến thể của nó — 18i-MA, 18i-TA, 180i-MA, 180i-TA và các biến thể khác trong thế hệ Model A.
Sự khác biệt giữa các loại phụ trung tâm gia công (MA) và trung tâm tiện (TA) chủ yếu nằm ở cấu hình phần mềm và tham số, chứ không phải ở phần cứng bo mạch chính.
Bản thân bo mạch là chung cho toàn bộ nền tảng.
