| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-3200-0362 |
Mã sản phẩm: A16B-3200-0362
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch chủ CPU chính
Dòng bo mạch: A16B-3200
Phạm vi bộ điều khiển: FS0I — FANUC Series 0i-A
Bộ xử lý: I486DX2 / SAS2
Ứng dụng: Điều khiển máy công cụ CNC — trung tâm gia công, trung tâm tiện, máy mài

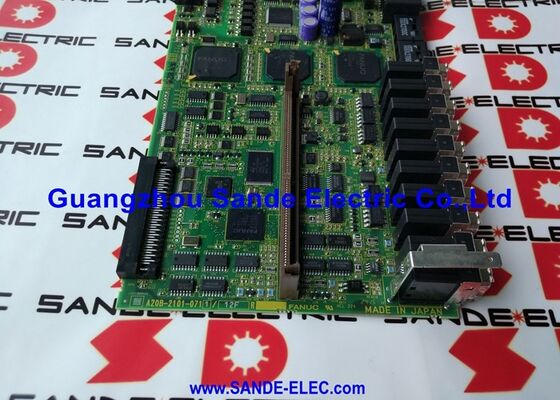

A16B-3200-0362 là bo mạch chủ CPU chính cho bộ điều khiển CNC FANUC Series 0i-A — thế hệ đầu tiên của nền tảng điều khiển i-series của FANUC, mang công nghệ servo kỹ thuật số và kiến trúc mạng mở đến nhiều loại máy công cụ sản xuất.
Bo mạch này là bộ xử lý trung tâm của bộ điều khiển 0i-A. Mọi chức năng mà CNC thực hiện — đọc chương trình chi tiết, tính toán nội suy trục, quản lý logic máy PMC, giao tiếp với bộ truyền động servo, điều khiển màn hình vận hành — đều được phối hợp bởi bộ xử lý và mạch liên quan trên bo mạch này.
0i-A đánh dấu một bước tiến quan trọng trong quá trình phát triển bộ điều khiển của FANUC.
Đây là thế hệ 0-series đầu tiên sử dụng giao diện quang FSSB (Fiber-optic Servo Serial Bus) để giao tiếp với bộ truyền động servo — thay thế giao diện cáp PWM của 0-C và các thế hệ trước bằng các liên kết quang nối tiếp tốc độ cao.
Sự thay đổi này đã cải thiện đáng kể khả năng chống nhiễu và cho phép đặt bộ điều khiển xa hơn tủ truyền động mà không bị suy giảm tín hiệu.
A16B-3200-0362 là bo mạch chính triển khai kiến trúc FSSB này trong nền tảng 0i-A.
Sức mạnh xử lý cho thế hệ 0i-A được cung cấp bởi I486DX2 kết hợp với kiến trúc bộ xử lý đồng xử lý SAS2 (Serial Axis System 2) của FANUC.
I486DX2 — phiên bản 486 có xung nhịp gấp đôi của Intel — cung cấp khả năng xử lý điều khiển chính, chạy ngăn xếp phần mềm CNC, thực thi thang logic PMC và các chức năng giao diện vận hành.
Kiến trúc SAS2 mở rộng khả năng xử lý trục, xử lý các phép tính vòng lặp servo tần số cao mà điều khiển trục thời gian thực yêu cầu.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-3200-0362 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch chủ CPU chính |
| Dòng bo mạch | A16B-3200 |
| Phạm vi bộ điều khiển | Series 0i-A (FS0I) |
| Bộ xử lý | I486DX2 / SAS2 |
| Giao diện Servo | FSSB (Fiber-optic Servo Serial Bus) |
| Ứng dụng | Máy công cụ CNC — dòng M/T/G |
| Mô-đun bộ nhớ | FROM, SRAM (cắm) |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Sau khi lắp đặt | Yêu cầu nạp lại toàn bộ tham số và chương trình |
| Tình trạng | Ngừng sản xuất bởi Nhà sản xuất |
Trong Series 0i-A, bo mạch chủ là lõi mà tất cả các phần cứng bộ điều khiển khác kết nối vào. Các mô-đun bộ nhớ cắm — FROM (Flash ROM cho phần mềm hệ thống) và SRAM (RAM có pin dự phòng cho tham số và chương trình) — được gắn trực tiếp vào bo mạch chủ.
Giao diện servo FSSB kết nối bo mạch chủ với các mô-đun bộ khuếch đại servo thông qua cáp quang.
Các bo mạch giao diện vận hành, bo mạch I/O và bất kỳ bo mạch chức năng tùy chọn nào đều giao tiếp thông qua các kết nối backplane của bộ điều khiển 0i-A.
Khi A16B-3200-0362 bị lỗi, toàn bộ chức năng CNC sẽ ngừng hoạt động. Không có chuyển động trục, không thực thi chương trình, không hiển thị màn hình vận hành.
Chế độ lỗi thường rõ ràng — bộ điều khiển hoặc bật nguồn và hoạt động, hoặc nó không hoàn thành chuỗi khởi động và hiển thị cảnh báo phần cứng.
Dấu hiệu lỗi rõ ràng này giúp đơn giản hóa việc cô lập lỗi: sau khi xác nhận các bo mạch phụ và nguồn điện tốt, bo mạch chủ là ứng cử viên còn lại.
0i-A đã được triển khai rộng rãi trên các trung tâm gia công (0i-MA), trung tâm tiện (0i-TA) và máy mài.
A16B-3200-0362 được sử dụng trên các biến thể này — phần cứng là chung, với cấu hình CNC cụ thể và chương trình PMC xác định loại máy.
Việc thay thế A16B-3200-0362 đòi hỏi sự chuẩn bị cẩn thận. Bản thân bo mạch không lưu trữ bất kỳ dữ liệu đặc thù nào của máy — tất cả các tham số, chương trình, bù trừ dao cụ, bù trừ tọa độ phôi và biến macro tùy chỉnh được lưu trữ trong mô-đun SRAM, không phải trên bo mạch chủ. Trước khi thay thế, mô-đun SRAM từ bo mạch gốc nên được chuyển sang bo mạch thay thế nếu có thể.
Nếu mô-đun SRAM được chuyển thành công, bộ điều khiển có thể hoạt động bình thường trở lại sau khi thay thế, chỉ cần xác nhận cảnh báo pin (từ trạng thái pin dự phòng bộ nhớ sau khi tắt máy).
Nếu không thể chuyển SRAM, cần phải nạp lại toàn bộ từ bản sao lưu của máy — bao gồm tất cả các tham số CNC, thang logic PMC, dữ liệu bù trừ sai lệch bước và các chương trình đã lưu.
Mô-đun FROM chứa phần mềm hệ thống CNC. Điều này phải khớp với phiên bản phần mềm chính xác cho cấu hình của máy.
Việc chuyển mô-đun FROM từ bo mạch gốc đảm bảo tính liên tục của phiên bản phần mềm. Sau khi thay thế bo mạch, luôn bật nguồn với bộ điều khiển ở chế độ dừng khẩn cấp, xác minh chuỗi khởi động hệ thống, kiểm tra tất cả các trục và trục chính sẵn sàng, sau đó chạy thử nghiệm chu kỳ khô trước khi quay lại sản xuất.
Q1: Bộ điều khiển 0i-A hiển thị cảnh báo phần cứng khi khởi động và không hoàn thành trình tự khởi động. Điện áp nguồn đã được xác minh. A16B-3200-0362 có phải là lỗi không?
Cảnh báo phần cứng khi khởi động với điện áp nguồn đã được xác nhận cho thấy bo mạch chủ là nghi phạm chính. Kiểm tra mã cảnh báo trên màn hình khởi động của bộ điều khiển — cảnh báo khởi động 0i-A được đánh số, và mã cụ thể cho biết kiểm tra phần cứng nào đã thất bại.
Nếu mã chỉ ra hệ thống CPU hoặc bộ nhớ, A16B-3200-0362 cần được thay thế.
Cũng xác minh vị trí của mô-đun FROM và SRAM — mô-đun bộ nhớ được đặt không đúng vị trí sẽ gây ra cảnh báo phần cứng khi khởi động mà không phải do bo mạch chủ bị lỗi.
Q2: Mô-đun SRAM từ A16B-3200-0362 cũ đang được chuyển sang bo mạch thay thế. Pin dự phòng bộ nhớ đã hết hạn. Các tham số có bị mất không?
Nếu pin đã hết trước khi hoán đổi, SRAM đã mất dữ liệu — việc mất dữ liệu xảy ra khi pin cạn, không phải trong quá trình hoán đổi bo mạch. Một khi pin cạn và SRAM mất nguồn, tất cả dữ liệu đã lưu (tham số, chương trình, bù trừ dao cụ) sẽ bị xóa.
Cần nạp lại toàn bộ từ bản sao lưu.
Nếu pin hết gần đây và dữ liệu SRAM vẫn còn nguyên vẹn, hãy chuyển mô-đun SRAM nhanh chóng — dữ liệu SRAM được giữ trong một thời gian ngắn mà không cần pin nếu nguồn điện được duy trì.
Q3: Sau khi lắp đặt A16B-3200-0362 thay thế và nạp lại tất cả các tham số, các bộ truyền động servo đang tạo ra cảnh báo giao tiếp FSSB. Các cáp servo không bị hư hại. Cần kiểm tra những gì?
Cảnh báo FSSB sau khi thay thế bo mạch với các cáp được xác nhận tốt cho thấy sự không khớp tham số servo — các tham số địa chỉ trục FSSB phải khớp với thứ tự vật lý của các bộ truyền động được kết nối trên bus quang.
Xác minh các tham số cấu hình FSSB, đặc biệt là các chỉ định ID trục, so với tài liệu của nhà sản xuất máy.
Tham số ID trục servo bị thiếu hoặc không chính xác sẽ khiến liên kết FSSB bị lỗi ngay cả khi các kết nối quang vật lý còn nguyên vẹn.
Q4: A16B-3200-0362 có phải là cùng một bo mạch được sử dụng trong các bộ điều khiển dòng 0i-B, 0i-C hoặc 0i-D không?
Không. Mỗi thế hệ dòng 0i sử dụng một dòng bo mạch chủ khác nhau. 0i-A sử dụng các bo mạch dòng A16B-3200-036x.
0i-B và các thế hệ sau sử dụng các số bo mạch khác nhau với bộ xử lý và kiến trúc khác nhau.
Các bo mạch này không thể thay thế lẫn nhau giữa các thế hệ.
Luôn xác minh chính xác thế hệ bộ điều khiển (0i-A, 0i-B, v.v.) trước khi đặt hàng bo mạch chủ thay thế.
Q5: A16B-3200-0362 đã ngừng sản xuất. Các lựa chọn thực tế để giữ cho máy được điều khiển bằng 0i-A hoạt động là gì?
Có ba con đường. Thứ nhất, các bo mạch đã được sửa chữa hoặc tân trang từ các nhà cung cấp dịch vụ chuyên nghiệp của FANUC — bo mạch có thể sửa chữa và các đơn vị tân trang có bảo hành có thể có được từ thị trường thứ cấp.
Thứ hai, các đơn vị dư thừa có nguồn gốc từ các máy đã ngừng hoạt động — những đơn vị này nên được kiểm tra tải trước khi lắp đặt.
Thứ ba, nâng cấp bộ điều khiển — trong một số trường hợp, việc nâng cấp từ 0i-A lên bộ điều khiển 0i-F thế hệ hiện tại là khả thi về mặt kinh tế đối với các máy có tuổi thọ còn lại dài, đặc biệt nếu nhiều bo mạch 0i-A bị lỗi.
Lựa chọn thứ ba đòi hỏi việc tái cấu hình hoàn toàn các tham số servo và trục chính.
