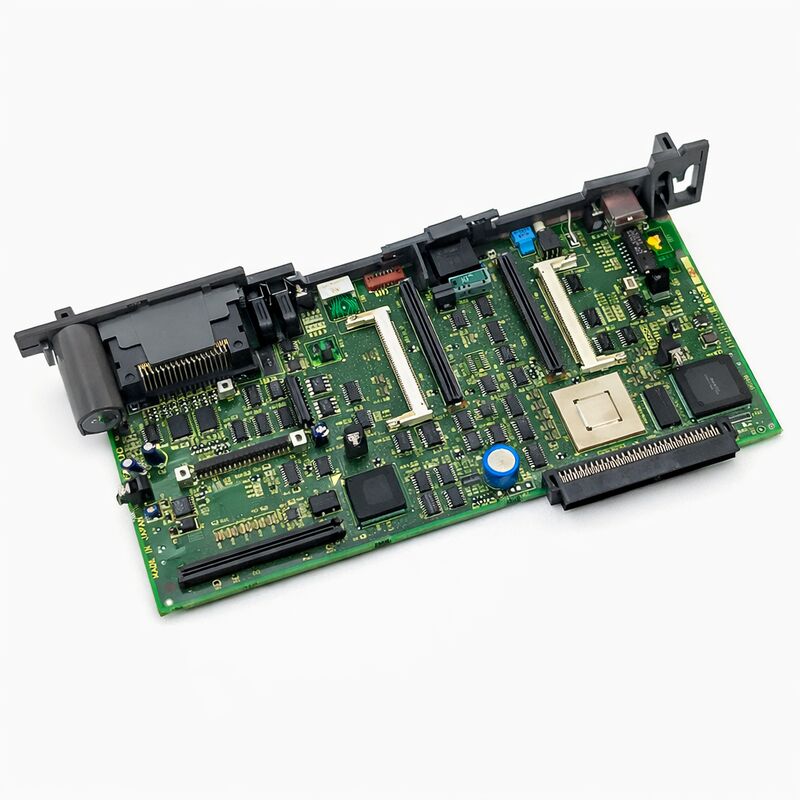

Mã sản phẩm: A16B-3200-0425
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Main CPU PCB (Rời / Độc lập)
Dòng bo mạch: A16B-3200
Mô tả: PCB — F21i-B DPL Main CPU Rời
Hệ thống tương thích: Bộ điều khiển CNC FANUC Series 21i-B
Ứng dụng: Bo mạch xử lý trung tâm cho CNC Series 21i-B

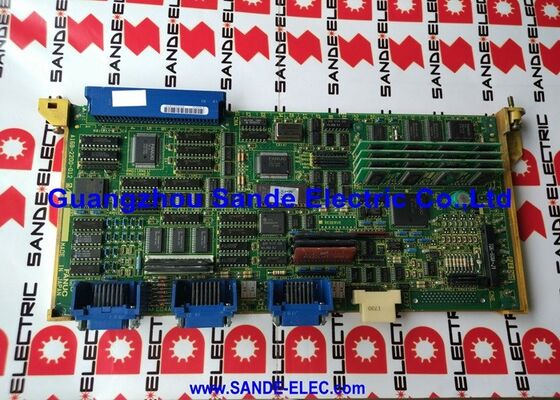

A16B-3200-0425 là bo mạch chủ CPU chính cho CNC Series 21i-B của FANUC — "F21i-B DPL Separate Main CPU" đóng vai trò là lõi xử lý trung tâm của bộ điều khiển 21i-B.
21i-B là nền tảng CNC dòng i nhỏ gọn, hiệu quả chi phí của FANUC, được định vị cho các máy công cụ cỡ nhỏ đến trung bình, nơi không yêu cầu toàn bộ khả năng của 16i hoặc 18i nhưng mong muốn độ tin cậy cao và hiệu suất gia công của kiến trúc dòng i.
Chỉ định "rời" trong mô tả bo mạch cho biết đây là bo mạch CPU chính độc lập — một thiết kế bo mạch khác biệt so với các phiên bản tích hợp màn hình, nơi CPU và các linh kiện điện tử hiển thị chia sẻ một PCB duy nhất.
Trong cấu hình rời DPL (Display), bo mạch chủ CPU xử lý tất cả các tác vụ điều khiển một cách độc lập, kết nối với bộ hiển thị thông qua các kết nối giao diện được xác định.
Việc tách biệt này giúp đơn giản hóa việc thay thế: bo mạch CPU có thể được thay đổi độc lập với phần cứng hiển thị.
Dòng A16B-3200 là dòng bo mạch chủ CPU chính của FANUC, bao gồm nhiều thế hệ bộ điều khiển CNC và robot dòng i.
Trong dòng này, A16B-3200-0425 dành riêng cho nền tảng 21i-B. Đây là bo mạch chạy phần mềm điều hành của CNC, thực thi logic thang đo PMC, quản lý bộ nhớ và giao diện I/O, đồng thời điều phối tất cả các chức năng của bộ điều khiển thông qua backplane.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-3200-0425 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Main CPU PCB (Rời) |
| Dòng bo mạch | A16B-3200 |
| Mô tả | F21i-B DPL Main CPU Rời |
| Hệ thống tương thích | FANUC Series 21i-B CNC |
| Ứng dụng | Xử lý điều khiển cốt lõi |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 45°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Series 21i-B của FANUC thuộc thế hệ dòng i-B — phiên bản thứ hai của kiến trúc dòng i, theo sau các mẫu i-A ban đầu.
Chỉ định 21i cho biết nền tảng CNC dòng i cỡ nhỏ của FANUC, được tối ưu hóa cho các máy công cụ yêu cầu chất lượng và độ tin cậy của dòng i nhưng có thể hoạt động với số lượng trục và bộ tính năng nhỏ hơn so với 16i và 18i.
21i-B phục vụ máy tiện, trung tâm gia công cỡ nhỏ đến trung bình và máy đa chức năng, nơi cấu hình điển hình bao gồm hai đến bốn trục được điều khiển.
Môi trường lập trình của bộ điều khiển — G-code tiêu chuẩn, macro B của FANUC và giao diện người vận hành quen thuộc — giống hệt với các nền tảng dòng i lớn hơn, đảm bảo rằng các chương trình bộ phận và quy trình vận hành được chuyển đổi giữa các loại máy mà không cần đào tạo lại.
Bo mạch chủ CPU là thành phần quan trọng nhất trong bộ điều khiển này.
Mọi thứ bộ điều khiển làm — nội suy động cơ, thực thi PMC, phản hồi bảng điều khiển, truy cập lưu trữ chương trình, giao tiếp với bộ khuếch đại servo — đều đi qua bo mạch này. Khi nó bị lỗi, bộ điều khiển sẽ không hoạt động và máy mà nó điều khiển sẽ dừng hoàn toàn.
Chỉ định "DPL Separate" cung cấp một sự khác biệt quan trọng về kiến trúc của bo mạch này. Trong các cấu hình bộ điều khiển cũ hơn và một số cấu hình khác, các linh kiện điện tử CPU và các linh kiện điện tử điều khiển hiển thị được kết hợp trên một bo mạch chủ duy nhất.
Bảng điều khiển hiển thị kết nối trực tiếp với bo mạch kết hợp này.
Thiết kế rời giữ cho việc xử lý CPU trên một bo mạch và giao diện hiển thị trên một bo mạch khác.
Điều này có những lợi thế bảo trì thực tế. Nếu các linh kiện điện tử hiển thị bị lỗi, bo mạch CPU không cần phải thay thế — và ngược lại.
Nếu bo mạch CPU bị lỗi trong khi màn hình vẫn hoạt động, việc thay thế sẽ chỉ nhắm vào bo mạch CPU.
Cách sửa chữa mục tiêu này làm giảm cả chi phí và thời gian chờ đợi để máy hoạt động trở lại.
Nó cũng cho phép các cấu hình hiển thị khác nhau với cùng một bo mạch CPU — 21i-B với các kích thước hoặc loại màn hình khác nhau có thể sử dụng cùng một bo mạch chủ CPU, chỉ khác nhau ở các thành phần giao diện hiển thị.
Việc thay thế A16B-3200-0425 yêu cầu một quy trình khôi phục dữ liệu sau khi thay đổi phần cứng. Bo mạch CPU mới khởi động với FROM của nó chứa phần mềm nhà máy — phiên bản hệ điều hành CNC phù hợp với 21i-B.
Nhưng dữ liệu dành riêng cho máy — tất cả các tham số xác định cách bộ điều khiển hoạt động cho máy cụ thể này, chương trình thang đo PMC thực hiện logic tự động hóa của máy và các chương trình bộ phận đã lưu trữ — phải được khôi phục từ bản sao lưu.
Trước khi tháo bo mạch CPU gốc, việc sao lưu toàn bộ dữ liệu máy là điều cần thiết. Bộ điều khiển FANUC cung cấp các chức năng sao lưu thông qua menu khởi động và thông qua các chức năng I/O dữ liệu của CNC.
Bản sao lưu nên bao gồm các tham số CNC, tham số PMC, dữ liệu thang đo PMC, dữ liệu bù sai số bước và bất kỳ chương trình đã lưu trữ nào.
Với bản sao lưu hoàn chỉnh, việc khôi phục dữ liệu sau khi thay thế bo mạch là một quy trình được xác định.
Nếu không có bản sao lưu, việc khôi phục máy về trạng thái ban đầu đòi hỏi phải xây dựng lại bộ tham số từ tài liệu — một quy trình tốn thời gian đòi hỏi kiến thức sâu sắc về cấu hình của máy.
Trước khi kết luận A16B-3200-0425 bị lỗi, một quy trình kiểm tra chẩn đoán có cấu trúc sẽ xác định xem lỗi có thực sự nằm ở bo mạch chủ CPU hay ở một thành phần được kết nối hay không. Điện áp nguồn cấp cho bo mạch phải nằm trong thông số kỹ thuật — một nguồn điện bị lỗi thường tạo ra các triệu chứng giống như bo mạch CPU.
Phải xác nhận việc lắp chặt đầu nối — một đầu nối backplane bị lỏng một phần có thể khiến giao tiếp bus của bo mạch CPU bị lỗi mà không có lỗi nào trong chính bo mạch. Các mô-đun bộ nhớ FROM/SRAM được gắn trên bo mạch nên được kiểm tra độ chắc chắn.
Nếu bộ điều khiển tạo ra cảnh báo khi bật nguồn, xác định một khu vực chức năng cụ thể, tài liệu mã cảnh báo sẽ ánh xạ chức năng đó với bo mạch liên quan.
Lỗi bo mạch CPU thường tạo ra các cảnh báo ngăn chặn mọi tiến trình khởi động — bộ điều khiển không thể hoàn thành quá trình tự kiểm tra và hiển thị mã lỗi giai đoạn đầu.
Q1: Bộ điều khiển 21i-B hiển thị cảnh báo lỗi RAM khi bật nguồn sau khi mất điện. A16B-3200-0425 có phải là nguyên nhân không?
Lỗi RAM sau khi mất điện thường chỉ ra mất dữ liệu SRAM do pin cạn kiệt — pin duy trì dữ liệu tham số trong khi tắt nguồn đã bị cạn kiệt. Đây là lỗi pin, không phải lỗi bo mạch CPU.
Kiểm tra điện áp pin và thay thế nếu dưới ngưỡng giữ. Khôi phục tham số từ bản sao lưu.
Chỉ khi cảnh báo vẫn còn sau khi thay pin và khôi phục tham số thì bo mạch CPU mới bị nghi ngờ.
Q2: Sau sự kiện sét đánh, bộ điều khiển 21i-B không bật nguồn. Không có đèn LED nào sáng trên bo mạch chủ CPU. Bo mạch có bị hỏng không?
Trước tiên, hãy kiểm tra bộ nguồn của bộ điều khiển. Các sự kiện sét đánh thường làm hỏng các thành phần nguồn thông qua quá áp tạm thời.
Nếu nguồn điện không cung cấp điện áp chính xác cho bo mạch CPU, bo mạch sẽ không có dấu hiệu hoạt động ngay cả khi bo mạch không bị hỏng.
Đo điện áp nguồn tại đầu vào nguồn của bo mạch trước khi kết luận bo mạch bị lỗi.
Q3: Một bo mạch A16B-3200-0425 thay thế đã được lắp đặt và bộ điều khiển hiện đã khởi động, nhưng một số chức năng máy hoạt động không chính xác. Các tham số đã được khôi phục từ bản sao lưu. Cần kiểm tra những gì?
Hành vi máy không chính xác sau khi khôi phục tham số cho thấy bản sao lưu không đầy đủ (một số nhóm tham số không được ghi lại) hoặc phiên bản phần mềm FROM trên bo mạch thay thế khác với phiên bản gốc.
Phiên bản FROM khác có thể có các giá trị mặc định của tham số ghi đè lên một số giá trị đã khôi phục hoặc có thể diễn giải một số giá trị tham số khác nhau.
So sánh phiên bản FROM trên bo mạch thay thế với phiên bản gốc. Nếu chúng khác nhau, việc tải phiên bản FROM chính xác là bước đầu tiên trước khi khắc phục sự cố tham số thêm.
Q4: Máy đang ở cơ sở từ xa mà không có hỗ trợ FANUC ngay lập tức. Làm thế nào để xác nhận lỗi bo mạch CPU trước khi đặt hàng thay thế?
Việc xác nhận lỗi bo mạch CPU mà không có bo mạch thay thế có sẵn là rất khó khăn. Ghi lại chính xác mã cảnh báo hiển thị và trình tự của chúng trong quá trình cố gắng khởi động. Kiểm tra các chỉ báo LED của bo mạch — hầu hết các bo mạch CPU FANUC đều có đèn LED chẩn đoán hiển thị giai đoạn khởi động bị lỗi.
Đối chiếu trạng thái LED và mã cảnh báo với hướng dẫn bảo trì của bộ điều khiển.
Các sơ đồ luồng chẩn đoán cho lỗi bo mạch CPU trong hướng dẫn bảo trì là hướng dẫn đáng tin cậy nhất để chẩn đoán từ xa. Liên hệ với bộ phận hỗ trợ kỹ thuật của FANUC với thông tin cảnh báo và LED đầy đủ.
Q5: A16B-3200-0425 có tương thích với bất kỳ bộ điều khiển Series 16i hoặc 18i nào không, hay nó chỉ dành riêng cho 21i-B?
A16B-3200-0425 được mô tả cụ thể là F21i-B DPL Separate Main CPU.
16i, 18i và 21i sử dụng thông số kỹ thuật bo mạch chủ CPU khác nhau trong dòng A16B-3200 — kiến trúc điện, giao diện phần mềm và kết nối ngoại vi khác nhau giữa các dòng bộ điều khiển này.
A16B-3200-0425 không tương thích với bộ điều khiển 16i hoặc 18i. Việc lắp đặt nó vào bộ điều khiển không phải 21i-B sẽ dẫn đến lỗi khởi động và xung đột phần cứng tiềm ẩn.
