| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-3200-0429 |
Số phần:A16B-3200-0429
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:PCB CPU chính độc lập
Dòng bảng:A16B-3200
Mô tả:i-B Điều khiển độc lập CPU chính PCB PCB CPU chính (# 18i/180i Mô hình B)

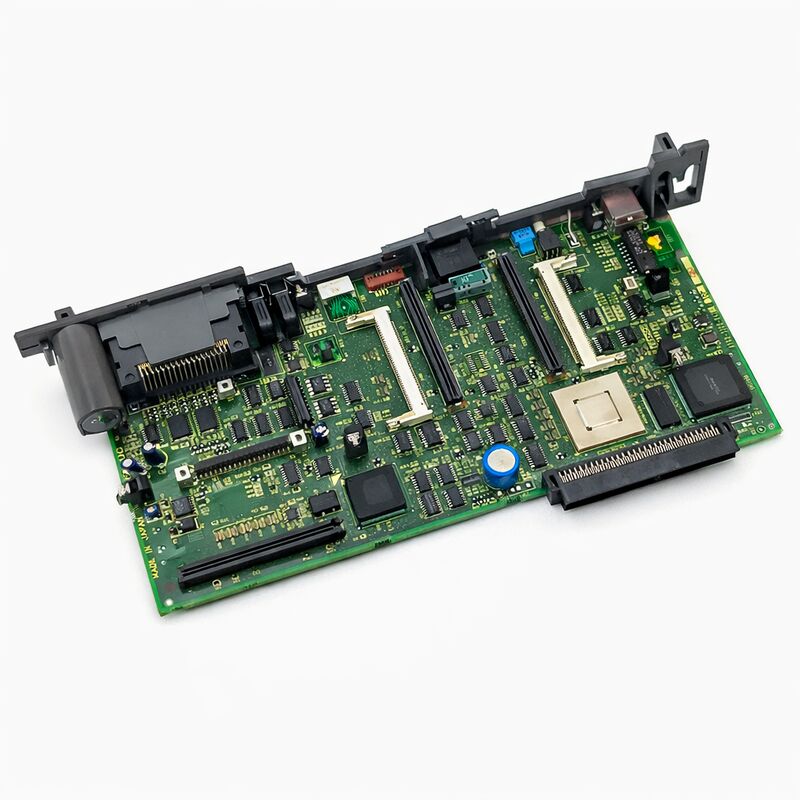

A16B-3200-0429 là PCB CPU chính độc lập cho bộ điều khiển CNC Model B của FANUC Series 18i và 180i.Đó là bảng ở trung tâm của bộ điều khiển i-B ¢ PCB duy nhất mang bộ xử lý chính, bộ điều khiển FSSB (Fiber-optic Servo Serial Bus) cho truyền thông ổ servo và bộ xử lý đồ họa cho màn hình người vận hành, tất cả được tích hợp trên một bảng với plug-in FROM, SRAM,và các mô-đun nhớ DRAM.
18i-B và 180i-B là một trong những nền tảng CNC hiệu suất cao được triển khai rộng rãi nhất trong thế hệ của họ.
18i-B phục vụ các trung tâm gia công và trung tâm quay đòi hỏi khả năng trục lớn hơn và xử lý nhanh hơn so với 21i được cung cấp,trong khi 180i-B mở rộng cùng một kiến trúc vào các trung tâm gia công định dạng lớn và các ứng dụng đa vít.
Cả hai nền tảng đều phụ thuộc vào bảng CPU chính này cho mọi chức năng điều khiển: can thiệp chương trình, thực hiện thang PMC, tạo lệnh servo, điều khiển trục,và quản lý giao diện người vận hành tất cả đều bắt nguồn từ đây.
Danh hiệu "độc lập" phân biệt bảng này với phiên bản gắn LCD của cùng một thế hệ. Trong cấu hình độc lập, bảng CPU được lắp đặt trong kệ riêng,tách biệt với đơn vị hiển thị.
Một cáp kết nối bảng đơn độc lập với tập hợp màn hình. Sự tách biệt này cung cấp tính linh hoạt bảo trì: bảng CPU và đơn vị màn hình có thể được phục vụ độc lập,và cùng một loại bảng CPU phục vụ các thiết bị có cấu hình hiển thị khác nhau.
| Parameter | Giá trị |
|---|---|
| Số phần | A16B-3200-0429 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | PCB CPU chính độc lập |
| Dòng bảng | A16B-3200 |
| Hệ thống tương thích | Dòng 18i-B, 18i-MB/TB, 180i-B, 180i-MB/TB |
| Kiến trúc | Tự lập (đơn vị tách biệt với màn hình) |
| Servo Interface | FSSB (Fiber-optic Servo Serial Bus) |
| Mô-đun bộ nhớ | FROM, SRAM, DRAM (loại cắm) |
| Nguồn gốc | Nhật Bản |
| Nhiệt độ hoạt động | 0 ️ 55°C |
| Nhiệt độ lưu trữ | -20 70°C |
| Độ ẩm | Không ngưng tụ, 20~80% RH |
| Tình trạng | Được ngừng bởi nhà sản xuất |
| Sau khi lắp đặt | Cần tải lại đầy đủ tham số và chương trình |
Dòng 18i-B đại diện cho thế hệ thứ hai của CNC i-series của FANUC.
Thế hệ B đã tinh chỉnh nền tảng - xử lý CPU nhanh hơn, mở rộng dung lượng bộ nhớ, tăng cường chức năng gia công tốc độ cao và cải thiện nano-interpolation cho công việc định dạng chính xác.
Đối với các máy công cụ sử dụng 18i-B, những cải tiến so với thế hệ A là cụ thể và có thể đo lường.Thời gian chu kỳ trên các bộ phận đường viền phức tạp được rút ngắn bởi vì bộ điều khiển có thể xử lý nhiều khối chương trình mỗi giây.
Độ chính xác của đường viền được cải thiện bởi vì tốc độ xử lý cao hơn làm giảm lỗi can thiệp trên các đường công cụ tròn và xoắn ốc.
18i-B trở thành bộ điều khiển được lựa chọn cho các trung tâm gia công cao cấp trong ô tô, hàng không vũ trụ,và các lĩnh vực khuôn đúc, nơi những khác biệt về hiệu suất ảnh hưởng trực tiếp đến chất lượng và tỷ lệ sản xuất.
Tất cả công việc tính toán của 18i-B, các thuật toán điều khiển servo, logic PMC, sự can thiệp chạy trên bảng này.Khi bảng điều khiển hoạt động chính xác, không có gì trong số này là hiển thị.
Máy chạy, các bộ phận chính xác, và sản xuất tiếp tục.
A16B-3200-0429 bao gồm bộ điều khiển FSSB quản lý giao tiếp servo giữa CNC và các mô-đun khuếch đại servo.FSSB (Fiber-optic Servo Serial Bus) truyền lệnh vị trí và nhận phản hồi bộ mã hóa qua sợi quang, phương pháp giao tiếp chống tiếng ồn thay thế các giao diện PWM tương tự của các thế hệ FANUC CNC trước đó.
Việc tích hợp bộ điều khiển FSSB vào bảng CPU chính có nghĩa là giao tiếp servo và can thiệp CNC được kết nối chặt chẽ trên cùng một bảng.Chu kỳ cập nhật servo được đồng bộ trực tiếp với chu kỳ xử lý CNC.
Sự tích hợp chặt chẽ này là một phần của những gì mang lại cho 18i-B các đặc điểm hiệu suất servo của nó.
Khi A16B-3200-0429 thất bại, báo động liên lạc FSSB thường xuất hiện trên tất cả các trục cùng một lúc vì bộ điều khiển FSSB cho tất cả các bộ khuếch đại servo được kết nối nằm trên bảng duy nhất này.
Mô hình này, nơi tất cả các trục mất liên lạc FSSB cùng một lúc thay vì một trục tại một thời điểm,là một trong những chỉ số cho thấy lỗi nằm trong bảng CPU chính chứ không phải trong một bộ khuếch đại servo hoặc cáp sợi riêng lẻ.
Thay thế A16B-3200-0429 đòi hỏi một quy trình khôi phục dữ liệu hoàn chỉnh. các mô-đun bộ nhớ của bảng mới bắt đầu trong trạng thái mặc định của nhà máy. phần mềm điều hành CNC trong FROM là chính xác,nhưng mỗi tham số cụ thể của máy trong SRAM là trống.
Các thông số phải được khôi phục bao gồm tất cả các khía cạnh của cấu hình máy ∼ giới hạn chuyển động trục, cài đặt tăng lực servo, thông số trục, bộ đếm thời gian PMC và các giá trị được đặt trước của bộ đếm,bảng bù đắp lỗi pitch, công cụ đăng ký offset, và chương trình thang PMC đầy đủ.
Nếu không có dữ liệu này, bộ điều khiển sẽ từ chối khởi động hoặc hoạt động theo cách không phù hợp với máy mà nó điều khiển.
Vì vậy, một bản sao lưu hệ thống hoàn chỉnh trước khi thay thế bảng là rất cần thiết.
Đối với máy mà không có bản sao lưu hiện tại, cố gắng thay thế bảng trước khi tạo một là một rủi ro đáng kể.là một quá trình dài và dễ mắc lỗi thường đòi hỏi hỗ trợ kỹ thuật của FANUC.
Q1: Tất cả các trục servo đồng thời hiển thị báo động truyền thông FSSB. Các cáp sợi và bộ khuếch đại servo đã được kiểm tra và không bị hư hại. Có phải lỗi của A16B-3200-0429 không?
Các báo động FSSB đồng thời trên tất cả các trục với các cáp và bộ khuếch đại tốt đã được xác nhận liên quan mạnh đến bộ điều khiển FSSB trên bảng CPU chính.Tất cả các kênh FSSB trục chia sẻ bộ điều khiển FSSB trên A16B-3200-0429.
Một lỗi trong mạch chung này ảnh hưởng đến tất cả các kênh cùng một lúc.
Nếu các báo động tiếp tục, thay thế bảng là hành động thích hợp.
Q2: Bộ điều khiển 18i-B không hoàn thành trình tự khởi động và hiển thị báo động hệ thống. Mã báo động cho thấy lỗi đọc FROM.
Một lỗi đọc FROM chỉ đến mô-đun FROM thẻ nhớ flash cắm vào chứa phần mềm điều hành CNC chứ không nhất thiết là chính bảng CPU.
Mô-đun FROM là một thành phần riêng biệt được chèn vào ổ cắm trên A16B-3200-0429.
Đầu tiên, tháo và đặt lại mô-đun FROM. Nếu lỗi vẫn tồn tại với mô-đun đặt đúng, mô-đun FROM có thể bị lỗi.
Chỉ khi một mô-đun FROM mới không giải quyết lỗi nên nghi ngờ bảng CPU chính.
Q3: Nhà chế tạo máy cần một phiên bản phần mềm CNC cụ thể. Một phiên bản A16B-3200-0429 được cải tạo có sẵn nhưng phiên bản FROM của nó không được biết. Làm thế nào để xử lý vấn đề này?
Phiên bản FROM xác định các tính năng phần mềm CNC, phạm vi tham số, và tương thích PMC. Trước khi cài đặt một bảng cải tạo,xác định phiên bản FROM trên bảng bằng cách đọc nhãn của nó hoặc kiểm tra màn hình thông tin hệ thống CNC trong khi khởi động.
Nếu phiên bản FROM không phù hợp với yêu cầu của máy, một mô-đun FROM với phiên bản chính xác nên được lấy và lắp đặt.
Các thành phần khác của bảng CPU chính là độc lập với phiên bản; chỉ có nội dung FROM cần phù hợp với yêu cầu phần mềm của máy.
Q4: Sau khi lắp đặt A16B-3200-0429 thay thế và khôi phục tất cả các tham số, một số tham số servo trục tạo ra báo động servo trong quá trình hoạt động.
Servo báo động sau khi phục hồi tham số với một bảng mới thường có nghĩa là một số giá trị tham số servo là không chính xác.
Nguyên nhân phổ biến nhất là phiên bản phần mềm servo trên FROM của bảng mới khác với bản gốc và một số số tham số hoặc phạm vi đã thay đổi giữa các phiên bản.
Xem lại mã báo động, xác định tham số servo cụ thể liên quan đến nó và xác minh giá trị của tham số đó so với tài liệu của nhà sản xuất máy hoặc bản sao lưu của bảng gốc.
Điều chỉnh các tham số bị ảnh hưởng đến các giá trị phù hợp với phiên bản phần mềm servo được cài đặt thường giải quyết vấn đề này.
Q5: Máy 18i-B đã 15 năm tuổi và A16B-3200-0429 đã ngừng sản xuất.
Kinh tế phụ thuộc vào giá trị sản xuất còn lại của máy và phạm vi của bất kỳ thành phần lão hóa nào khác.Một thay thế bảng CPU chính được nhắm mục tiêu và hiệu quả về chi phí nếu phần còn lại của bộ điều khiển, PSU, I/O đơn vị trong tình trạng tốt.
Một bộ điều chỉnh CNC hoàn chỉnh thay thế toàn bộ bộ điều khiển bằng một tương đương hiện đại, loại bỏ mối quan tâm về tính sẵn có của bảng cũ nhưng đòi hỏi đầu tư vào việc đưa vào hoạt động, nhập lại tham số,và phần cứng khuếch đại servo có khả năng được cập nhật.
Đối với một cỗ máy 15 năm tuổi có hiệu quả về mặt cơ khí với lý do kinh doanh tốt để tiếp tục sản xuất, việc thay thế bảng thường là lựa chọn đầu tiên tốt hơn.
Tùy chọn nâng cấp có ý nghĩa hơn khi nhiều thành phần điều khiển bị lão hóa đồng thời.
