| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-3200-0450 |

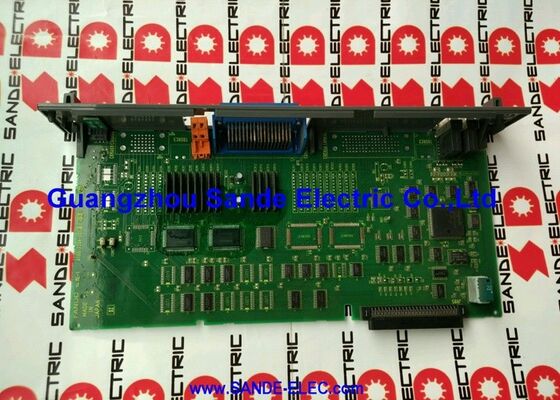

Mã sản phẩm: A16B-3200-0450
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch in CPU chính
Dòng bo mạch: A16B-3200
Ứng dụng: Bộ điều khiển CNC và bộ điều khiển robot FANUC (bao gồm cả LR-Mate)
Chức năng: Bo mạch xử lý lõi — tích hợp mô-đun CPU, thẻ trục, mô-đun FROM/SRAM
Giao diện: Bo mạch chủ F-BUS
Lưu ý về phiên bản: Không có bộ chuyển đổi DC
A16B-3200-0450 là bo mạch in CPU chính cho các nền tảng bộ điều khiển CNC và robot của FANUC. Trong dòng A16B-3200 — dòng bo mạch xử lý chính của FANUC bao gồm nhiều thế hệ bộ điều khiển CNC và robot — bo mạch này hoạt động như bộ xử lý trung tâm điều phối tất cả các hoạt động của bộ điều khiển. Việc thực thi chương trình, logic PMC, quản lý bộ nhớ, giao tiếp servo và trục chính, và giao diện người vận hành đều đi qua bo mạch CPU chính.
Trong các ứng dụng bộ điều khiển robot, A16B-3200-0450 đặc biệt liên quan đến dòng FANUC LR-Mate — các robot để bàn nhỏ gọn được sử dụng rộng rãi cho việc lắp ráp, xử lý vật liệu và gắp phôi chính xác trong môi trường sản xuất.
Bo mạch tích hợp mô-đun CPU, thẻ điều khiển trục và mô-đun bộ nhớ FROM/SRAM trong một cụm thống nhất, cung cấp lõi xử lý hoàn chỉnh cho bộ điều khiển.
Giao diện bo mạch chủ F-BUS kết nối bo mạch chính này với các bo mạch khác trong khung bộ điều khiển.
Các bo mạch tùy chọn nguồn, bo mạch I/O, thẻ trục bổ sung và bo mạch giao tiếp cắm vào bo mạch chủ và giao tiếp với CPU chính thông qua F-BUS.
Bo mạch chủ phân phối tín hiệu nguồn, địa chỉ và dữ liệu trên tất cả các bo mạch đã lắp đặt.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-3200-0450 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch in CPU chính |
| Dòng bo mạch | A16B-3200 |
| Ứng dụng | Bộ điều khiển CNC, bộ điều khiển robot FANUC (LR-Mate) |
| Giao diện bo mạch chủ | F-BUS |
| Các mô-đun tích hợp | Mô-đun CPU, thẻ trục, FROM/SRAM |
| Phiên bản | Không có bộ chuyển đổi DC |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 40°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Tình trạng có sẵn | Mới (dư thừa) / Đã tân trang / Đã sửa chữa |
Trong kiến trúc bộ điều khiển CNC và robot của FANUC, bo mạch CPU chính là thành phần xử lý cấp cao nhất. Đây là bo mạch chạy hệ điều hành CNC, logic thang máy PMC (Bộ điều khiển máy lập trình) và tất cả các chức năng cấp cao hơn làm cho bộ điều khiển hữu ích: diễn giải chương trình, nội suy, quản lý hiển thị người vận hành, giao tiếp với các hệ thống bên ngoài.
Bo mạch CPU chính không giao tiếp trực tiếp với bộ điều khiển servo hoặc dây nối đất của máy trong hầu hết các cấu hình.
Nó hoạt động ở cấp độ xử lý tín hiệu và logic. Các lệnh servo từ bo mạch CPU đi đến bộ khuếch đại servo thông qua các mạch điều khiển trục — trong trường hợp của A16B-3200-0450, thẻ trục được tích hợp vào cụm bo mạch.
I/O trường — đầu vào và đầu ra của máy — đi qua các bo mạch I/O chuyên dụng trong khung bộ điều khiển.
Sự tách biệt kiến trúc này có nghĩa là lỗi bo mạch CPU chính tạo ra các cảnh báo hệ thống cấp cao thay vì các cảnh báo ổ đĩa hoặc I/O cụ thể về phần cứng.
Một bo mạch CPU chính bị lỗi thường ngăn bộ điều khiển khởi động hoàn toàn, hoặc khiến trình tự khởi động dừng lại với lỗi CPU hoặc cảnh báo lỗi hệ thống.
Việc tích hợp mô-đun FROM/SRAM và thẻ trục vào cụm bo mạch chính của A16B-3200-0450 là một đặc điểm kiến trúc được chia sẻ với nhiều thế hệ bộ điều khiển FANUC được thiết kế cho các ứng dụng nhỏ gọn hoặc nhúng.
FROM (Flash ROM) lưu trữ phần mềm hoạt động của bộ điều khiển CNC hoặc robot — phần mềm hệ thống mà bộ điều khiển tải khi bật nguồn.
SRAM lưu trữ các tham số, dữ liệu chương trình và dữ liệu khác phải được duy trì khi tắt nguồn nhưng cần có thể ghi trong quá trình hoạt động.
SRAM này được hỗ trợ bằng pin; pin duy trì dữ liệu trong khi tắt nguồn. Thẻ trục cung cấp giao diện servo cho các trục được điều khiển của bộ điều khiển.
Trong bối cảnh robot LR-Mate, cụm tích hợp này mang lại cho bộ điều khiển nhỏ gọn khả năng xử lý đầy đủ trong một diện tích vật lý tối thiểu — phù hợp với mục đích thiết kế của LR-Mate như một robot nhỏ, tiết kiệm không gian cho môi trường sản xuất chật chội.
Robot LR-Mate của FANUC là một trong những robot công nghiệp nhỏ gọn được triển khai rộng rãi nhất trên thế giới.
Dòng LR-Mate được sử dụng rộng rãi cho việc gắp phôi, lắp ráp, kiểm tra và xử lý vật liệu trong ngành ô tô, điện tử, chế biến thực phẩm và sản xuất chính xác.
Bộ điều khiển điều khiển các robot này phụ thuộc vào bo mạch CPU chính để thực thi các chương trình chuyển động của robot, xử lý đầu vào cảm biến và quản lý sáu trục servo của robot.
Khi A16B-3200-0450 bị lỗi trong bộ điều khiển LR-Mate, robot sẽ dừng.
Tác động đến sản xuất phụ thuộc hoàn toàn vào những gì robot đang làm — đối với ứng dụng gắp phôi cho máy công cụ CNC, máy CNC cũng dừng do thiếu tải và dỡ phôi.
Việc thay thế bo mạch CPU chính nhanh chóng có liên quan trực tiếp đến việc giảm thiểu tác động sản xuất của lỗi.
Q1: Bộ điều khiển FANUC hiển thị cảnh báo khi bật nguồn cho biết lỗi CPU hoặc lỗi khởi tạo hệ thống. Bộ điều khiển không thể hoàn thành trình tự khởi động. Đây có phải là bo mạch CPU chính không?
Một cảnh báo lỗi CPU hoặc lỗi khởi tạo hệ thống khi khởi động phù hợp với lỗi bo mạch CPU chính, nhưng nó cũng có thể do mô-đun bộ nhớ bị lỗi (FROM hoặc SRAM), nguồn điện cung cấp điện áp không chính xác cho bo mạch, hoặc sự cố kết nối bo mạch chủ.
Trước khi kết luận bo mạch CPU chính bị lỗi, hãy xác minh điện áp nguồn cho bo mạch và kiểm tra tất cả các kết nối bo mạch chủ.
Nếu nguồn điện và kết nối được xác nhận là tốt, bo mạch CPU chính hoặc các mô-đun bộ nhớ tích hợp của nó là vị trí lỗi.
Q2: Dữ liệu SRAM của bộ điều khiển bị mất trong quá trình mất điện. Sau khi khôi phục nguồn, tất cả các tham số phải được tải lại. A16B-3200-0450 có bị lỗi không?
Mất dữ liệu trong quá trình mất điện là vấn đề lỗi pin, không phải lỗi bo mạch CPU chính.
Pin SRAM bảo vệ dữ liệu tham số của A16B-3200-0450 đã cạn kiệt. Thay pin, tải lại tất cả các tham số từ bản sao lưu và khôi phục hoạt động bình thường.
Bản thân bo mạch không bị lỗi. Thiết lập lịch trình thay pin định kỳ dựa trên tuổi thọ dịch vụ được đánh giá của pin để ngăn ngừa tái diễn.
Q3: Đã có một bo mạch A16B-3200-0450 thay thế. Sau khi lắp đặt, bộ điều khiển khởi động nhưng robot không di chuyển đúng cách — một số trục có vị trí sai. Chuyện gì đang xảy ra?
Vị trí trục sai sau khi thay bo mạch gần như chắc chắn là vấn đề tham số. Bo mạch thay thế có FROM và SRAM bắt đầu ở trạng thái mặc định của nhà máy.
Tất cả các tham số dành riêng cho robot — dữ liệu hiệu chuẩn trục, cấu hình mô hình robot, cài đặt tải trọng và tham số hệ thống — phải được tải trước khi robot có thể hoạt động bình thường. Khôi phục tất cả các tham số từ bản sao lưu.
Nếu không có bản sao lưu hoàn chỉnh, robot sẽ cần được hiệu chuẩn lại để thiết lập các vị trí gốc trục chính xác.
Q4: Bộ điều khiển robot LR-Mate đã 12 năm tuổi. Bo mạch CPU chính hiển thị lỗi giao tiếp không liên tục giữa bo mạch chính và bộ khuếch đại servo. Cần điều tra những gì?
Lỗi giao tiếp servo không liên tục trên bo mạch CPU chính cũ cho thấy sự suy giảm tụ điện phân trong phần nguồn của bo mạch hoặc các mạch điều kiện tín hiệu. Thời gian giao tiếp trở nên không ổn định khi điện áp nguồn có gợn sóng quá mức.
Kiểm tra các tiếp điểm kết nối bo mạch chủ — quá trình oxy hóa trên các tiếp điểm này cũng có thể gây ra lỗi giao tiếp không liên tục. Nếu việc làm sạch kết nối không giải quyết được vấn đề, việc tân trang bo mạch (thay thế tụ điện) hoặc thay thế bo mạch là phù hợp.
Q5: A16B-3200-0450 có thể được sử dụng trong bất kỳ bộ điều khiển CNC FANUC nào thuộc dòng A16B-3200 không, hay nó chỉ giới hạn ở các mẫu cụ thể?
Dòng A16B-3200 chứa các bo mạch CPU chính cho các thế hệ bộ điều khiển FANUC khác nhau, mỗi bo mạch được tối ưu hóa cho kiến trúc bộ xử lý, cấu hình bộ nhớ và giao thức bo mạch chủ cụ thể của nó.
A16B-3200-0450 phục vụ các mẫu bộ điều khiển mà nó được thiết kế — chủ yếu là bộ điều khiển robot LR-Mate và các ứng dụng CNC tương thích.
Nó không thể thay thế cho các bo mạch CPU chính có mã sản phẩm khác trong dòng, ngay cả khi kết nối vật lý có vẻ tương thích.
