| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-3200-0491 |

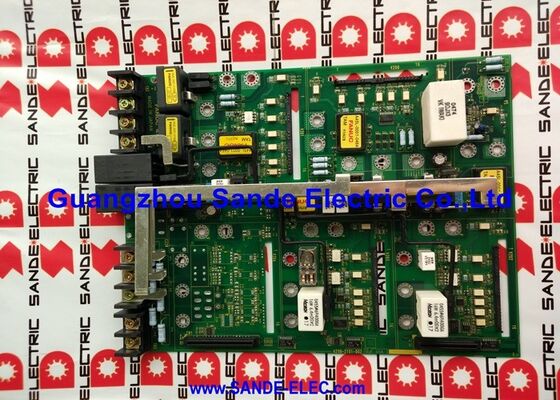

Số phần:A16B-3200-0491
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:PCB CPU chính (Master Board)
Động cơ PMC:PMC-SB7
Hệ thống tương thích:FANUC Series 0i-B (0i-TB, 0i-MB và tương thích)
Trục tối đa:6
A16B-3200-0491 là bảng CPU chính cho FANUC Series 0i-B cũng được gọi là thế hệ Zero i-B của bộ điều khiển CNC. Đây là bảng chính:PCB trung tâm xung quanh đó toàn bộ bộ điều khiển được xây dựng.
Nó lưu trữ bộ vi xử lý thực hiện phần mềm điều khiển chuyển động CNC, quản lý giao tiếp FSSB servo với bộ khuếch đại và điều phối chương trình thang PMC-SB7 xử lý I / O cấp máy.
Mỗi bảng khác trong ngăn điều khiển 0i-B hoặc được cắm trực tiếp vào bảng này hoặc giao tiếp với nó thông qua cấu trúc mặt sau của bộ điều khiển.
0i-B là thế hệ thứ hai của gia đình bộ điều khiển 0i của FANUC, người kế nhiệm 0i-A và tiền nhiệm của 0i-C.
Nó đã được áp dụng rộng rãi trong các trung tâm quay (0i-TB) và trung tâm gia công (0i-MB) trong thời gian sản xuất,phù hợp với phân khúc chi phí nhạy cảm của thị trường máy công cụ, nơi cấu hình đơn giản và độ tin cậy đã được chứng minh quan trọng hơn các tính năng tiên tiến.
Máy được xây dựng trên nền tảng 0i-B tiếp tục chạy sản xuất trên toàn thế giới.
Thẻ này được cung cấp mà không có các mô-đun con SMD (bề mặt gắn) Các mô-đun ¢ từ bộ nhớ, DRAM, SRAM, thẻ điều khiển servo,thẻ đồ họa được cấu hình riêng biệt dựa trên các tùy chọn phần mềm của máy cụ thể và số lượng trục.
Khi thay thế tấm này, các mô-đun SMD từ tấm ban đầu được chuyển sang tấm thay thế.
| Parameter | Giá trị |
|---|---|
| Số phần | A16B-3200-0491 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | PCB CPU chính (Master Board) |
| Nền tảng điều khiển | FANUC Series 0i-B (Zero i-B) |
| Động cơ PMC | PMC-SB7 |
| Số lượng trục tối đa | 6 |
| Hệ thống tương thích | 0i-TB, 0i-MB và tương thích |
| Các module SMD | Không bao gồm chuyển từ hội đồng quản trị hiện có |
| Xe buýt servo | FSSB (Fiber-optic Servo Serial Bus) |
| Nguồn gốc | Nhật Bản |
| Nhiệt độ hoạt động | 0 ️ 55°C |
| Nhiệt độ lưu trữ | -20 60°C |
| Điều kiện có sẵn | Mới / Sửa chữa / Sửa chữa |
PMC-SB7 là động cơ PMC (Programmable Machine Controller) tích hợp vào A16B-3200-0491.
Trên 0i-B, PMC-SB7 cung cấp một bước tiến đáng kể so với các thế hệ PMC trước đóvà bộ hướng dẫn mở rộng so với PMC-SA5 được sử dụng trên 0i-A.
Chương trình thang trên một trung tâm quay 0i-B hoặc trung tâm gia công là nơi mà mọi chức năng của máy được thực hiện.
Máy thay dụng cụ, hệ thống nước làm mát, chọn bánh răng trục, điều khiển chuck, khóa cửa,bộ đếm phần tất cả những phản ứng bởi vì chương trình thang PMC-SB7 xử lý các điều kiện đầu vào của họ và điều khiển các hành động đầu ra của họ.
Khi CNC thực hiện mã M, chính là PMC-SB7 giải thích mã M đó và kích hoạt phần cứng máy tương ứng.
Danh hiệu -SB7 phân biệt bảng này với A16B-3200-0490, có động cơ PMC-SA5.Cả hai bảng đều tương tự về mặt vật lý nhưng không thể thay thế nhau phần mềm PMC và phần mềm hệ thống được kết hợp với động cơ PMC cụ thể.
Máy được cấu hình cho PMC-SB7 yêu cầu bảng -0491.
A16B-3200-0491 là bảng cơ sở. Khả năng của nó được xác định bởi các mô-đun SMD được lắp vào nó. Mô-đun FROM xác định phần mềm và có thể lưu trữ bao nhiêu phần mềm tùy chọn.Mô-đun SRAM xác định dung lượng lưu trữ chương trình.
Mô-đun DRAM ảnh hưởng đến xử lý thời gian thực.
Khi bảng này được cung cấp mà không có các mô-đun như tiêu chuẩn cho các đơn vị thay thế các mô-đun từ bảng ban đầu của máy được tháo ra và lắp đặt lại.
Quá trình này đòi hỏi:
Sau khi chuyển mô-đun và thay thế bảng, phần mềm CNC, tham số và chương trình của máy đã có mặt trên các mô-đun FROM và SRAM được chuyển.Một phần mềm tải lại vẫn có thể được yêu cầu nếu nội dung FROM là lý do cho việc thay thế bảng.
A16B-3200-0491 giao tiếp với các bộ khuếch đại servo và trục thông qua FSSB FANUC's Servo Serial Bus.Đây là một liên kết hàng loạt quang học tốc độ cao thay thế các kết nối kỹ thuật số analog và dây ngắn cũ hơn của các thế hệ FANUC trước đó.
Tất cả các lệnh vị trí trục, tham chiếu tốc độ và dữ liệu phản hồi mã hóa đi qua FSSB.
Sợi quang được sử dụng trong FSSB miễn nhiễm với tiếng ồn điện được tạo ra bởi các bộ khuếch đại servo và chuyển mạch điện trong tủ máy.
Khả năng chống ồn này là một lợi ích thực tế đáng kể trong thế hệ 0i, đưa điều khiển CNC vào cùng không gian tủ như ổ servo công suất cao.
Thẻ hỗ trợ tối đa 6 trục trên FSSB. Trong thực tế, hầu hết các máy 0i-TB sử dụng 2-4 trục và hầu hết các máy 0i-MB sử dụng 3-5.
Công suất 6 trục cung cấp không gian cho các cấu hình máy phức hợp.
Q1: Máy 0i-B khởi động nhưng không hoàn thành trình tự khởi động. Màn hình hiển thị một lỗi sớm trong quá trình khởi động. Có phải lỗi là A16B-3200-0491 không?
Sự cố khởi động sớm có thể bắt nguồn từ bảng CPU chính, nguồn cung cấp điện, mô-đun FROM hoặc mô-đun DRAM.Lưu ý mã lỗi cụ thể hoặc mô hình LED chẩn đoán trên bảng chính tại điểm mà khởi động dừng lạiCác mã khác nhau chỉ ra các nguồn lỗi khác nhau.
Một mô hình LED dừng ngay lập tức mà không có hoạt động sau khi bật điện cho thấy lỗi nguồn hoặc CPU.
Một lỗi xảy ra giữa khi khởi động, sau khi tải FROM bắt đầu, chỉ ra nhiều hơn về nội dung FROM hoặc DRAM.
Q2: thang PMC của máy gần đây đã được sửa đổi. Sau khi sửa đổi, máy báo động khi khởi động với lỗi PMC. Có thể là lỗi của bảng?
Một báo động PMC sau một sửa đổi thang gần đây gần như chắc chắn là một vấn đề phần mềm, không phải là một lỗi bảng.
Thang mới có thể chứa lỗi, hoặc chương trình có thể đã được viết cho công suất động cơ PMC khác (số bước, kích thước bảng biểu tượng) so với hỗ trợ của PMC-SB7.
Kiểm tra thông báo lỗi PMC nó sẽ tham chiếu một loại lỗi cụ thể. Khôi phục thang trước từ sao lưu và xác nhận máy khởi động chính xác; nếu nó làm,vấn đề là trong thang sửa đổi.
Q3: Bảng đang được thay thế.
Nếu mô-đun SRAM mang theo pin lithium dự phòng, hãy kiểm tra điện áp của nó trước khi chuyển nó sang bảng mới.thay thế nó trong quá trình chuyển mô-đun.
Quá trình chuyển nhượng sẽ đưa SRAM ra khỏi mạch tạm thời nếu pin là cận biên, nội dung SRAM có thể bị mất trong quá trình chuyển nhượng.
Q4: Sau khi thay thế bảng với chuyển đổi mô-đun, máy khởi động nhưng bảng chuyển đổi công cụ trống. Tất cả các tham số trục là chính xác. Điều gì đã xảy ra?
Các chuyển hướng công cụ được lưu trữ trong SRAM. Nếu mô-đun SRAM được chuyển đúng, nội dung của nó nên còn nguyên vẹn. Tuy nhiên,nếu pin dự phòng SRAM bị giảm và xả trong quá trình chuyển giao mô-đun thậm chí ngắn nội dung SRAM có thể bị mấtChứng minh điện áp pin.
Khôi phục bảng chuyển đổi công cụ từ tệp thẻ nhớ sao lưu. Tình huống này củng cố tầm quan trọng của việc sao lưu dữ liệu đầy đủ trước khi thay thế bảng.
Q5: Máy 0i-B có -SA5 PMC trên bảng hiện tại của nó. A16B-3200-0491 (PMC-SB7) có thể được sử dụng thay thế không?
Không. Động cơ PMC trên bảng thay thế phải phù hợp với bản gốc. Phần mềm hệ thống CNC và thang PMC đều được viết cho một động cơ PMC cụ thể.
Một thang và hệ thống -SA5 không thể chạy trên một bảng -SB7 mà không chuyển đổi phần mềm đầy đủ.
Bảng thay thế phải là biến thể -0490 (PMC-SA5) để phù hợp với hệ thống -SA5 hiện có.
Xác minh động cơ PMC từ nhãn của bảng được cài đặt trước khi mua bất kỳ bộ thay thế nào.
