| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-3200-0500 |

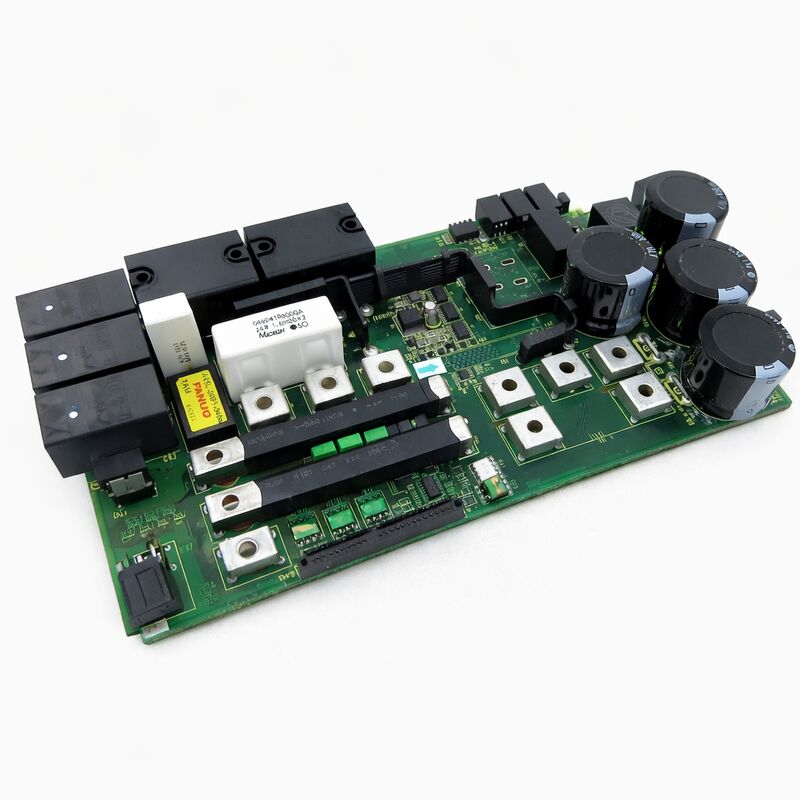

Mã sản phẩm: A16B-3200-0500
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch I/O
Dòng bo mạch: A16B-3200
Hệ thống tương thích: Bộ điều khiển CNC FANUC Dòng 0i-B
Ứng dụng: Giao diện I/O và truyền dữ liệu
A16B-3200-0500 là bo mạch in I/O thường được sử dụng trong bộ điều khiển CNC Dòng 0i-B của FANUC. Dòng 0i-B — thế hệ thứ hai của dòng CNC 0i nhỏ gọn của FANUC — đã được áp dụng rộng rãi trong các trung tâm tiện và trung tâm gia công trong suốt thời kỳ sản xuất của nó.
Bo mạch I/O là bo mạch chịu trách nhiệm về giao diện đầu vào và đầu ra kỹ thuật số giữa bộ điều khiển CNC và dây nối trường của máy công cụ.
Mọi tín hiệu cảm biến và mọi đầu ra rơ-le từ chương trình thang máy PMC đều đi qua bo mạch này trên đường đi giữa logic của bộ điều khiển và máy móc vật lý.
Dòng 0i-B được thiết kế cho hiệu suất CNC đầy đủ tính năng, hiệu quả về chi phí trong một gói nhỏ gọn.
Nó mang lại khả năng dòng i của FANUC cho các máy mà dòng 16i hoặc 18i cỡ lớn sẽ bị quá mức cần thiết.
Bo mạch I/O trong kiến trúc này thực hiện chức năng giao diện trường tương tự như các bo mạch I/O trong các hệ thống FANUC lớn hơn, được điều chỉnh theo yêu cầu I/O của 0i-B.
A16B-3200-0500 là bo mạch thực hiện chức năng này.
Trong cấu trúc mô-đun của bộ điều khiển 0i-B, bo mạch I/O nằm cạnh bo mạch CPU chính và nguồn điện.
Nó định tuyến các tín hiệu đầu vào kỹ thuật số từ máy — công tắc giới hạn, cảm biến tiệm cận, công tắc áp suất, nút bảng điều khiển — đến thanh ghi đầu vào của PMC.
Nó điều khiển các tín hiệu đầu ra từ PMC — van điện từ, cuộn dây rơ-le, kích hoạt trục chính, điều khiển bơm làm mát — ra phần cứng máy.
Giao diện trường hai chiều này là mục đích cốt lõi của bo mạch I/O.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-3200-0500 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch I/O |
| Dòng bo mạch | A16B-3200 |
| Hệ thống tương thích | FANUC Dòng 0i-B CNC (0i-TB, 0i-MB và tương thích) |
| Ứng dụng | Giao diện I/O kỹ thuật số cho dây nối trường máy công cụ |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Bộ điều khiển 0i-B sử dụng I/O Link — Giao thức truyền thông nối tiếp của FANUC để kết nối các thiết bị I/O với CNC.
Bo mạch I/O trong 0i-B tham gia vào mạng I/O Link. Các tín hiệu từ dây nối của máy đến các đầu nối của bo mạch I/O, được số hóa và sau đó truyền qua I/O Link đến PMC. Các lệnh đầu ra từ PMC đi ngược lại qua I/O Link đến bo mạch I/O, điều khiển mạch đầu ra tương ứng.
Kiến trúc liên kết nối tiếp này có nghĩa là khoảng cách vật lý giữa bộ điều khiển CNC và điểm lắp đặt bo mạch I/O không bị giới hạn bởi chiều dài của các dây tín hiệu riêng lẻ.
Cáp I/O Link mang tất cả dữ liệu kênh giữa bộ điều khiển và phần cứng I/O — một lợi thế thực tế đáng kể trong các cài đặt máy công cụ nơi tủ CNC và bảng điều khiển máy có thể cách nhau một khoảng cách sẽ làm cho việc chạy dây riêng lẻ trở nên không khả thi.
Bo mạch I/O xử lý các tín hiệu trường thô — loại bỏ tiếng vọng đầu vào, bảo vệ chống lại nhiễu tạm thời, quản lý các điều kiện ngắn mạch đầu ra.
Việc điều chỉnh tín hiệu này có nghĩa là PMC nhận được các biểu diễn kỹ thuật số sạch sẽ, đáng tin cậy về trạng thái thực tế của máy thay vì các tín hiệu thô chịu ảnh hưởng bởi nhiễu và quá độ chuyển mạch của môi trường công nghiệp đang hoạt động.
Thế hệ bộ điều khiển 0i-B — bao gồm 0i-TB cho tiện và 0i-MB cho phay — đã chiếm lĩnh thị trường máy công cụ chính trong suốt thời kỳ sản xuất của nó. FANUC trang bị cho nó bộ máy thang máy PMC-SB7 (trên biến thể bo mạch chính -0491), giao tiếp servo FSSB và giao diện trường I/O Link được cung cấp thông qua bo mạch này.
Cùng nhau, những điều này đã định nghĩa một hệ thống CNC hoàn chỉnh, hiện đại.
Các máy được xây dựng trên nền tảng 0i-B vẫn đang hoạt động trên toàn cầu. Các bộ phận bảo trì cho những máy này có nhu cầu ổn định.
Bo mạch I/O A16B-3200-0500, là một trong những bo mạch có thể thay thế tại hiện trường trong ngăn xếp 0i-B, được tìm nguồn cung ứng khi lỗi liên quan đến I/O được truy nguyên về bo mạch thay vì dây nối trường hoặc các thiết bị I/O được kết nối.
Lỗi I/O trong hệ thống CNC là một trong những vấn đề bảo trì phổ biến nhất, nhưng không phải tất cả các lỗi I/O đều truy nguyên về bo mạch I/O. Bước đầu tiên trong bất kỳ điều tra lỗi I/O nào là xác nhận yếu tố nào đã hỏng: thiết bị trường, dây nối, hay bo mạch.
Các màn hình chẩn đoán của PMC trên CNC hiển thị trạng thái trực tiếp của mọi kênh I/O. Nếu một kênh đọc sai, hãy theo dõi nó trong khi vật lý kích hoạt thiết bị trường hoặc đo tín hiệu dây nối.
Một kênh đọc sai khi tín hiệu dây nối được xác nhận là đúng tại các điểm nối của bo mạch cho thấy bo mạch bị lỗi.
Một kênh chỉ đọc đúng khi tín hiệu trường trên một ngưỡng nhất định có thể cho thấy mạch đầu vào bị suy giảm trên bo mạch.
Nhiều kênh I/O hỏng cùng lúc — đặc biệt là các kênh trong cùng một nhóm đầu nối — cho thấy lỗi bo mạch mạnh hơn là lỗi dây nối trường, thường chỉ ảnh hưởng đến một đường tín hiệu tại một thời điểm.
Q1: Một số đầu vào ngừng đọc đúng sau một đợt tăng điện trong phòng máy. Dây nối kiểm tra tốt. Có phải A16B-3200-0500 có khả năng bị hỏng không?
Các đợt tăng điện thường làm hỏng các mạch đầu vào của bo mạch I/O vì các đầu vào kết nối trực tiếp với dây nối trường nơi năng lượng tăng điện lan truyền.
Các thành phần bảo vệ trên bo mạch hấp thụ năng lượng tăng điện, nhưng các sự kiện lặp lại hoặc một đợt tăng điện nghiêm trọng có thể làm hỏng các mạch đầu vào vượt quá giai đoạn bảo vệ.
Với dây nối được xác nhận là tốt, bo mạch là yếu tố tiếp theo cần điều tra.
Kiểm tra xem các đầu vào bị ảnh hưởng có nằm trong cùng một nhóm đầu nối không — các lỗi theo nhóm thường xác nhận hư hỏng bo mạch.
Q2: PMC của máy 0i-B hiển thị cảnh báo nhưng tất cả dây nối trường đều kiểm tra bình thường. Bo mạch I/O không có hư hỏng rõ ràng. Liệu bo mạch có thể bị lỗi mà không có dấu hiệu rõ ràng không?
Có. Nhiều lỗi bo mạch I/O — bộ quang ghép nối bị suy giảm, IC điều khiển đầu ra bị lỗi, kết nối đất điện trở cao — không gây ra dấu hiệu vật lý rõ ràng.
Một bo mạch trông còn nguyên vẹn vẫn có thể có các thành phần bên trong bị lỗi.
Nếu dây nối và thiết bị trường được xác nhận là tốt, bo mạch I/O nên được thay thế như bước chẩn đoán tiếp theo. Lắp đặt bộ phận thay thế và xác nhận cảnh báo đã được xóa trước khi kết thúc chẩn đoán.
Q3: Có thể sử dụng A16B-3200-0500 từ máy 0i-TB trên máy 0i-MB không?
Phần cứng bo mạch I/O phục vụ cùng một chức năng trong cả cấu hình 0i-TB (tiện) và 0i-MB (phay).
Bản thân bo mạch không phân biệt giữa các loại máy — nó cung cấp kết nối I/O trường cho bất kỳ thang máy PMC nào được tải trong bộ điều khiển.
Xác nhận phiên bản bo mạch và cấu hình I/O Link tương thích.
Nếu mã sản phẩm và phiên bản khớp nhau, bo mạch có thể hoán đổi giữa các cài đặt 0i-TB và 0i-MB.
Q4: Sau khi thay thế bo mạch I/O, một số đầu ra hoạt động nhưng một số khác thì không. Chương trình PMC có vẻ đúng. Cần kiểm tra những gì?
Các đầu ra không hoạt động sau khi thay thế bo mạch với chương trình PMC đúng cho thấy vấn đề về gán địa chỉ đầu ra.
Xác nhận bản đồ địa chỉ Y của PMC khớp với gán đầu nối của bo mạch I/O cho các đầu ra bị ảnh hưởng.
Cũng xác minh rằng bất kỳ tham số cấu hình đầu ra nào trong CNC chỉ định gán kênh đầu ra đều được đặt đúng.
Nếu việc gán địa chỉ được xác nhận, hãy kiểm tra các kênh đầu ra không hoạt động trực tiếp bằng chức năng đầu ra cưỡng bức của PMC để xác nhận liệu phần cứng có phản hồi hay không.
Q5: Bo mạch I/O đã được thay thế. Bây giờ máy bật nguồn nhưng I/O Link không thiết lập được. Điều này cho thấy điều gì?
Lỗi I/O Link sau khi thay thế bo mạch cho thấy sự không khớp cấu hình I/O Link giữa bo mạch mới và bộ điều khiển, kết nối cáp I/O Link bị lỗi, hoặc bo mạch thay thế bị lỗi.
Kiểm tra cáp I/O Link giữa bo mạch CPU chính và bo mạch I/O — xác nhận cả hai đầu được kết nối chắc chắn.
Cũng xác nhận cấu hình khe cắm I/O Link trong các tham số CNC khớp với địa chỉ I/O Link của bo mạch mới.
Nếu cả hai đều được xác nhận là đúng, bo mạch thay thế có thể bị lỗi.
